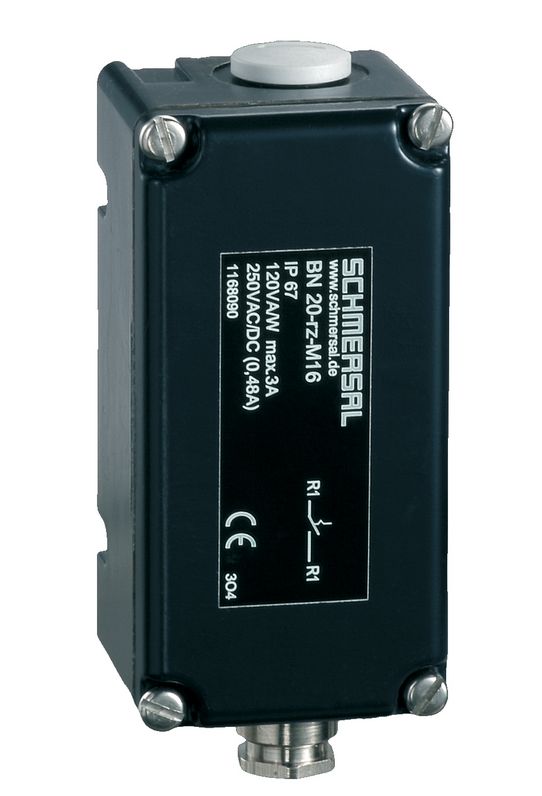

Schmersal BN 20-10Z Magnetschalter 101172882

Der BN 20-10Z-M16 von Schmersal ist ein rechteckiger Magnetsensor mit einem robusten Gehäuse aus Aluminium, der speziell für sicherheitskritische Anwendungen in der Industrie entwickelt wurde. Der Sensor arbeitet nach einem magnetischen Wirkprinzip und verfügt über eine seitliche Betätigungsebene sowie eine seitlich aktive Fläche.

Dank des integrierten Vorspannmagneten bietet der BN 20-10Z-M16 eine hohe Wiederholgenauigkeit von 0,3 mm und einen Schaltabstand von bis zu 45 mm, abhängig vom verwendeten Betätigungsmagneten. Der Sensor kann eine maximale Betätigungsgeschwindigkeit von 18 m/s erreichen und ist für eine mechanische Lebensdauer von mindestens 1 Milliarde Schaltspielen ausgelegt.

Der BN 20-10Z-M16 verfügt über einen Schließer (NO) als Schaltelement. Die maximale Schaltspannung beträgt 250 VAC, bei einem maximalen Schaltstrom von 3 A. Der Sensor ist für raue Umgebungen geeignet, mit einem Schutzgrad von IP67 und einer Betriebstemperatur von -25 °C bis +90 °C.

Wichtiger Hinweis: Der Betätiger ist nicht im Lieferumfang enthalten. Empfohlene Betätiger sind die Modelle BP 10, BP 20, BP 31 und weitere.
Technische Daten:

Produkt-Typbezeichnung:

BN 20-10Z-M16

Artikelnummer (Bestellnummer):

101172882

EAN (European Article Number):

4030661301761

eCl@ss Nummern:

Version 12.0: 27-27-43-02
Version 11.0: 27-27-01-05
Version 9.0: 27-27-01-05

ETIM Nummern:

Version 7.0: EC002544
Version 6.0: EC002544

Zulassungen - Vorschriften:

Zertifikate:

cULus

Vorschriften:

EN IEC 60947-5-1

Allgemeine Daten:

Wirkprinzip:

magnetisch

Gehäusebauform:

rechteckig

Werkstoff des Gehäuses:

Aluminium

Werkstoff der aktiven Flächen:

Metall

Bruttogewicht:

285 g

Vorspannmagnet:

Ja

Anzahl der Schließer:

1

Mechanische Daten:

Betätigungsebene:

seitlich

Aktive Fläche:

seitlich

Betätigungselement:

Magnet

Mechanische Lebensdauer, Minimum:

1.000.000.000 Schaltspiele

Betätigungsgeschwindigkeit, Maximum:

18 m/s

Mechanische Daten - Schaltabstände gemäß EN IEC 60947-5-3:

Schaltabstand Sn:

BP 11 = 15 mm
12 mm bis 45 mm
2x BP 10 = 12 mm
2x BP 15/2 = 12 mm
BP 20 = 15 mm
BP 31 = 15 mm
BP 12 = 25 mm
BP 21N = 20 ... 45 mm
BE 20 = 15 mm

Hinweis (Schaltabstand Sn):

Schaltabstand bis zu 45 mm, abhängig vom Betätigungsmagnet und der Ausführung

Wiederholgenauigkeit R:

0,3 mm

Mechanische Daten - Anschlusstechnik:

Anschlussart:

Schraubanschluss M20 x 1.5

Mechanische Daten - Abmessungen:

Länge des Sensors:

47 mm

Breite des Sensors:

104 mm

Höhe des Sensors:

52 mm

Umgebungsbedingungen:

Schutzart:

IP67

Umgebungstemperatur:

-25 ... +90 °C

Erschütterungsfestigkeit:

50 g, sinusförmige Schwingung

Elektrische Daten:

Schaltspannung, Maximum:

250 VAC

Schaltstrom, Maximum:

3 A

Schaltleistung, Maximum:

120 W / 120 VA

Schaltelement:

Schließer (NO)

Prelldauer, Minimum:

0,3 ms

Prelldauer, Maximum:

0,6 ms

Maximale Schalthäufigkeit:

1.080.000 /h

Elektrische Daten - Digitale Ausgänge:

Ausführung der Schaltelemente:

Reedkontakt

Lieferumfang:

Der Betätiger ist nicht im Lieferumfang enthalten.

Zubehör:

Empfohlene Betätiger:

2x BP 10
2x BP 15/2
BP 20
BP 31
BP 11
BP 12
BP 21 N
BE 20

Hinweis (Allgemein):

Die Öffner- oder Schließerfunktion ist abhängig von der Betätigungsrichtung, dem Betätigungsmagneten und der Polung des Betätigungsmagneten.
Bei der Gegenüberstellung von Schalter und Betätigungsmagnet muss die Zuordnung der Farben übereinstimmen: rot (S) auf rot (S) und grün (N) auf grün (N).
Typ: BN 20-10Z
