Schmersal BN 20-2RZ Magnetschalter 101172893

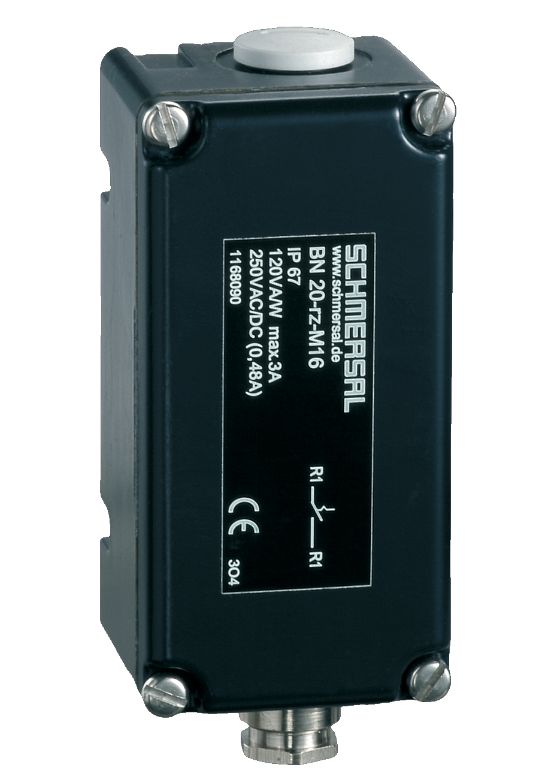

Der BN 20-2RZ-M16 von Schmersal ist ein rechteckiger Magnetsensor mit einem robusten Aluminiumgehäuse. Dieser Sensor arbeitet nach einem magnetischen Wirkprinzip und eignet sich besonders für sicherheitskritische Anwendungen in der Industrie. Der Sensor verfügt über zwei Rastkontakte, die eine präzise Positionsüberwachung ermöglichen.

Mit einer mechanischen Lebensdauer von mindestens 1 Milliarde Schaltspielen ist der BN 20-2RZ-M16 äußerst langlebig. Der Sensor verfügt über eine seitliche Betätigungsebene und eine seitlich aktive Fläche. Der Schaltabstand beträgt bis zu 50 mm, abhängig vom verwendeten Betätigungsmagneten. Der Sensor ist für eine maximale Betätigungsgeschwindigkeit von 18 m/s ausgelegt.

Der BN 20-2RZ-M16 hat eine Schutzart von IP67 und kann in einem Temperaturbereich von -25 °C bis +90 °C betrieben werden. Die maximale Schaltspannung beträgt 250 VAC bei einem Schaltstrom von bis zu 3 A.

Wichtiger Hinweis: Der Betätiger ist nicht im Lieferumfang enthalten. Empfohlene Betätiger sind Modelle wie BP 10 S, BP 20 S, BP 21 N und viele mehr.
Technische Daten:

Produkt-Typbezeichnung:

BN 20-2RZ-M16

Artikelnummer (Bestellnummer):

101172893

EAN (European Article Number):

4030661301778

eCl@ss Nummern:

Version 12.0: 27-27-43-02
Version 11.0: 27-27-01-05
Version 9.0: 27-27-01-05

ETIM Nummern:

Version 7.0: EC002544
Version 6.0: EC002544

Zulassungen - Vorschriften:

Zertifikate:

cULus

Vorschriften:

EN IEC 60947-5-1

Allgemeine Daten:

Wirkprinzip:

magnetisch

Gehäusebauform:

rechteckig

Werkstoff des Gehäuses:

Aluminium

Werkstoff der aktiven Flächen:

Metall

Bruttogewicht:

298 g

Vorspannmagnet:

Ja

Anzahl der Rastkontakte:

2

Mechanische Daten:

Betätigungsebene:

seitlich

Aktive Fläche:

seitlich

Betätigungselement:

Magnet

Mechanische Lebensdauer, Minimum:

1.000.000.000 Schaltspiele

Betätigungsgeschwindigkeit, Maximum:

18 m/s

Mechanische Daten - Schaltabstände gemäß EN IEC 60947-5-3:

Schaltabstand Sn:

5 mm bis 50 mm, abhängig vom Betätigungsmagneten

Beispiele:

BP 10S = 5 mm
2 x BP 10S = 10 mm
BP 34N = 10 ... 25 mm
BP 21N = 10 ... 35 mm
2 x BP 21N = 15 ... 50 mm

Wiederholgenauigkeit R:

0,3 mm

Mechanische Daten - Anschlusstechnik:

Anschlussart:

Schraubanschluss M20 x 1.5

Mechanische Daten - Abmessungen:

Länge des Sensors:

47 mm

Breite des Sensors:

104 mm

Höhe des Sensors:

52 mm

Umgebungsbedingungen:

Schutzart:

IP67

Umgebungstemperatur:

-25 ... +90 °C

Erschütterungsfestigkeit:

50 g, sinusförmige Schwingung

Elektrische Daten:

Schaltspannung, Maximum:

250 VAC

Schaltstrom, Maximum:

3 A

Schaltleistung, Maximum:

120 W / 120 VA

Schaltelement:

Raster

Prelldauer, Minimum:

0,3 ms

Prelldauer, Maximum:

0,6 ms

Maximale Schalthäufigkeit:

1.080.000 /h

Elektrische Daten - Digitale Ausgänge:

Ausführung der Schaltelemente:

Reedkontakt

Lieferumfang:

Der Betätiger ist nicht im Lieferumfang enthalten.

Zubehör:

Empfohlene Betätiger:

BP 10 S
BP 21 N
BE 20 S
2x BP 21 S

Hinweis (Allgemein):

Die Öffner- oder Schließerfunktion ist abhängig von der Betätigungsrichtung, dem Betätigungsmagneten und der Polung des Betätigungsmagneten.
Bei der Gegenüberstellung von Schalter und Betätigungsmagnet muss die Zuordnung der Farben übereinstimmen: rot (S) auf rot (S) und grün (N) auf grün (N).
Typ: BN 20-2RZ
