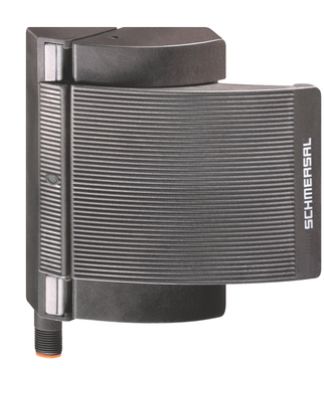

Schmersal BNS-B20-12ZG-ST-R Sicherheits-Sensor 101177734

Der BNS-B20-12ZG-ST-R ist ein magnetisch betätigter Sicherheitssensor, der sich ideal für den Einsatz in sicherheitsrelevanten Anwendungen eignet. Das robuste Gehäuse aus glasfaserverstärktem Thermoplast bietet eine lange Lebensdauer und Schutzart IP67 für den Betrieb in rauen Umgebungen. Mit zwei Sicherheitskontakten, einem zusätzlichen Schließer und einer integrierten LED-Statusanzeige ermöglicht der Sensor eine zuverlässige Zustandsüberwachung.

Technische Daten:

Produkt-Typbezeichnung:

• BNS-B20-12ZG-ST-R

Bestellnummer:

• 101177734

EAN:

• 4030661309194

eCl@ss Nummern:

• Version 12.0: 27-27-44-01
• Version 11.0: 27-27-24-02
• Version 9.0: 27-27-24-02

ETIM Nummern:

• Version 7.0: EC002544
• Version 6.0: EC002544

Zulassungen und Vorschriften:

• BG-GS-ET-14
• EN IEC 60947-5-3
• cULus

Allgemeine Eigenschaften:

• Wirkprinzip: Magnetisch
• Einbaubedingungen: Quasibündig
• Gehäusematerial: Kunststoff, glasfaserverstärkter Thermoplast
• Codierungsstufe: Gering
• Bruttogewicht: 115 g
• Anzahl der Sicherheitskontakte: 2
• Anzahl der Öffner (NC): 2
• Anzahl der Schließer (NO): 1
• Leitungsadern: 6

Mechanische Daten:

• Betätigungselement: Magnet
• Türanschlag: Rechts
• Rastkraft: 100 N
• Türmasse, Schiebetür: Maximal 3 kg
• Türmasse, Drehtür: Maximal 5 kg
• Gesicherter Schaltabstand:
- Sao (EIN): 0 mm
- Sar (AUS): 22 mm

• Anschlussart: Steckverbinder M12
• Abmessungen:
- Länge: 43,3 mm
- Breite: 119,5 mm
- Höhe: 140 mm


Umgebungsbedingungen:

• Schutzart: IP67
• Umgebungstemperatur: -25 ... +70 °C
• Lager- und Transporttemperatur: -25 ... +70 °C
• Schwingfestigkeit: 10 … 55 Hz, Amplitude 1 mm
• Schockfestigkeit: 30 g / 11 ms

Elektrische Daten:

• Maximale Schaltspannung: 24 VDC
• Maximale Schaltleistung: 0,24 W
• Maximale Schaltstrom: 0,01 A
• Maximale Schaltfrequenz: 5 Hz

Zustandsanzeige:

• LED leuchtet, wenn die Schutztür geschlossen ist.

Lieferumfang:

• Der Betätiger ist nicht im Lieferumfang enthalten.

Zubehör:

• Betätigerempfehlung: BNS-B20-B01
• Sicherheitsschaltgeräte:
- SRB-E-301ST
- SRB-E-201LC


Hinweise:

• Darstellung der Kontaktsymbole bei geschlossener Schutzeinrichtung.
• Identische Kontaktbelegungen bei Ausführungen mit oder ohne LED.
• Verbraucher mit hohen Schaltspitzen erfordern eine Schutzbeschaltung.

Schaltungsbeispiel:

• Der Kontakt S21-S22 muss in den Sicherheitskreis eingebunden werden.

Typ: BNS-B20-12ZG-ST-R
