Schmersal 101182138 BN 310-2RZ Magnetschalter content_copy

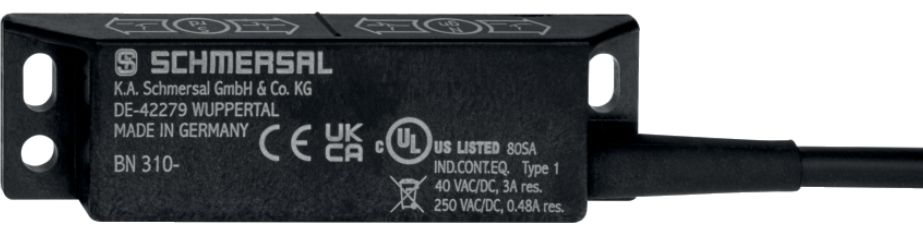

Der BN 310-2RZ ist ein magnetischer Näherungsschalter mit rechteckiger Bauform, der sich ideal für industrielle Anwendungen eignet, bei denen eine verschleißfreie Schaltfunktion erforderlich ist. Das Gehäuse besteht aus glasfaserverstärktem Thermoplast, wodurch der Schalter robust, langlebig und widerstandsfähig gegen Umwelteinflüsse ist.

Der Schalter arbeitet nach dem magnetischen Wirkprinzip und verfügt über eine Rastfunktion mit zwei Rastkontakten. Die mechanische Lebensdauer beträgt mindestens 1 Milliarde Schaltspiele, was ihn für Anwendungen mit hohen Schalthäufigkeiten prädestiniert.

Der Schaltabstand variiert je nach verwendetem Betätigungsmagnet und kann bis zu 60 mm betragen. Der BN 310-2RZ ist mit einer 1 Meter langen Anschlussleitung ausgestattet und bietet eine hohe Schutzart von IP67, wodurch er auch in staubigen oder feuchten Umgebungen zuverlässig funktioniert.

Der Schalter ist für Schaltströme bis 3 A und Schaltleistungen bis 30 W / 30 VA ausgelegt. Der Betätiger ist nicht im Lieferumfang enthalten und muss separat bestellt werden.
Technische Daten – BN 310-2RZ:

Bestelldaten:

Produkt-Typbezeichnung: BN 310-2RZ
Artikelnummer: 101182138
EAN: 4030661316970

Zulassungen:

Zertifikate: cULus

Allgemeine Daten:

Wirkprinzip: magnetisch
Gehäusebauform: rechteckig
Werkstoff des Gehäuses: Kunststoff, glasfaserverstärkter Thermoplast
Bruttogewicht: 50 g

Eigenschaften:

Rastung: Ja
Verwendbar für Aufzüge: Nein
Anzahl der Rastkontakte: 2

Mechanische Daten:

Betätigungselement: Magnet
Mechanische Lebensdauer, minimum: 1.000.000.000 Schaltspiele
Betätigungsgeschwindigkeit, max.: 18 m/s
Befestigung: Gehäuse mit Langlöchern

Schaltabstände gemäß EN IEC 60947-5-3:

Schaltabstand: bis zu 60 mm (abhängig vom Betätigungsmagnet)
Wiederholgenauigkeit R: 0,3 mm

Mechanische Daten – Anschlusstechnik:

Länge der Leitung: 1 m
Aderquerschnitt: 0,75 mm² / 18 AWG
Leitungsmantelmaterial: H03VV-F

Mechanische Daten – Abmessungen:

Länge des Sensors: 13 mm
Breite des Sensors: 88 mm
Höhe des Sensors: 25 mm

Umgebungsbedingungen:

Schutzart: IP67
Umgebungstemperatur: -25 °C bis +75 °C
Schwingfestigkeit: 10 … 55 Hz, Amplitude 1 mm
Schockfestigkeit: 30 g / 11 ms

Elektrische Daten:

Schaltstrom, max.: 3 A
Schaltleistung, max.: 30 W / 30 VA

Digitale Ausgänge:

Ausführung der Schaltelemente: Reedkontakt

Lieferumfang:

Der Betätiger ist nicht im Lieferumfang enthalten.

Empfohlene Betätiger:

BP 10 S, BP 20 S, BP 15 S, BP 31 S, BP 34 S, BP 21 S
BP 10 N, BP 20 N, BP 15 N, BP 31 N, BP 34 N, BP 21 N
2x BP 11 S, 2x BP 15/2 N, 2x BP 15/2 S, etc.

Hinweise:

Die Öffner- oder Schließerfunktion hängt von der Betätigungsrichtung, dem Betätigungsmagneten und der Polung des Magneten ab.
Bei der Gegenüberstellung von Schalter und Magnet müssen die Farben übereinstimmen: Rot (S) auf Rot (S) und Grün (N) auf Grün (N).
Der Schalter muss mit einer nicht magnetischen Zwischenlage von mindestens 20 mm auf Eisen montiert werden.
Typ: BN 310-2RZ
