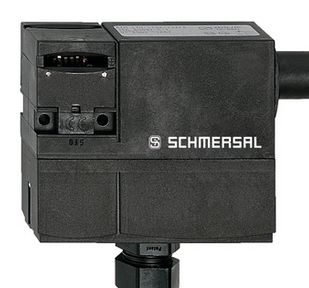

Schmersal AZM 170SK-11/02ZRK-2197 24VAC/DC Sicherheitszuhaltung 101183249

Verkaufseinheit: 1 ST.Schmersal Sicherheitsschalter AZM 170SK-11/02ZRK-2197 24VAC/DC

Bestelldaten:

• Produkt-Typbezeichnung: AZM 170SK-11/02ZRK-2197 24VAC/DC
• Artikelnummer (Bestellnummer): 101183249
• EAN (European Article Number): 4030661319049
• eCl@ss Nummer, Version 12.0: 27-27-26-03
• eCl@ss Nummer, Version 11.0: 27-27-26-03
• eCl@ss Nummer, Version 9.0: 27-27-26-03
• ETIM Nummer, Version 7.0: EC002593
• ETIM Nummer, Version 6.0: EC002593

Zulassungen - Vorschriften:

• Zertifikate: IFA, cULus, CCC
• Vorschriften: EN ISO 13849-1, EN ISO 14119, EN IEC 60947-5-1

Allgemeine Daten:

• Codierstufe gemäß EN ISO 14119: gering
• Wirkprinzip: elektromechanisch
• Werkstoff des Gehäuses: Kunststoff, glasfaserverstärkter Thermoplast, selbstverlöschend
• Bruttogewicht: 320 g

Allgemeine Daten - Eigenschaften:

• Ruhestromprinzip: Ja
• Hilfsentriegelung: Ja
• Anzahl der Anfahrrichtungen: 2
• Anzahl der Hilfskontakte: 1
• Anzahl der Sicherheitskontakte: 3

Sicherheitsbetrachtung:

• Performance Level: bis c
• Kategorie: 1
• B10D Öffner (NC): 2.000.000 Schaltspiele
• B10D Schließer (NO): 1.000.000 Schaltspiele (bei 10% Ie und ohmscher Last)
• Gebrauchsdauer: 20 Jahre

Mechanische Daten:

• Mechanische Lebensdauer, minimum: 1.000.000 Schaltspiele
• Zuhaltekraft FZh gemäß EN ISO 14119: 1.000 N
• Rastkraft: 30 N
• Zwangsöffnungsweg: 11 mm
• Betätigungsgeschwindigkeit, maximum: 2 m/s
• Befestigung: Schrauben (2x M5, Anzugsdrehmoment: 0,7 - 1 Nm, Torx T10)

Mechanische Daten - Anschlusstechnik:

• Leitungseinführung: 1 x M20 x 1,5
• Anschlussart: Schraubklemmen
• Anschlussquerschnitt: 0,25 - 1,5 mm²

Mechanische Daten - Abmessungen:

• Länge des Sensors: 30 mm
• Breite des Sensors: 108 mm
• Höhe des Sensors: 100,5 mm

Umgebungsbedingungen:

• Schutzart: IP67
• Umgebungstemperatur: -25 ... +60 °C
• Lager- und Transporttemperatur: -25 ... +85 °C
• Schutzklasse: II

Elektrische Daten:

• Bemessungssteuerspeisespannung: 24 VAC/DC
• Elektrische Leistungsaufnahme, maximum: 12 W
• Schaltelement: Magnet (1 Schließer (NO), 1 Öffner (NC)); Betätiger (2 Öffner (NC))
• Schaltprinzip: Schleichschaltung, zwangsöffnender Öffner
• Maximale Schalthäufigkeit: 1.000 /h

Sonstige Daten:

• Hinweis (Applikationsanwendungen): verschiebbare, abnehmbare und drehbare Schutzeinrichtung

Lieferumfang:

• Der Betätiger ist nicht im Lieferumfang enthalten.
• Schlitzverschluss
• Hinweis (Hilfsentriegelung): Rechts und unten; manuelle Entriegelung mit Dreikantschlüssel M5 (als Zubehör erhältlich) oder M3 (im Lieferumfang enthalten).

Typ: AZM 170SK-11/02ZRK-2197 24VAC/DC
