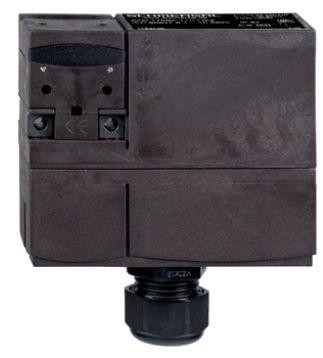

Schmersal AZM 170SK-11/02ZRKA 24VAC/DC Sicherheitszuhaltung 101183253

Der Sicherheitsschalter AZM 170SK-11/02ZRKA 24VAC/DC kombiniert robuste Sicherheit mit hoher Funktionalität. Dank des Arbeitsstromprinzips und seiner modularen Bauweise eignet er sich hervorragend für den Einsatz in verschiebbaren, abnehmbaren oder drehbaren Schutzeinrichtungen. Mit einer hohen Zuhaltekraft und einer langen Lebensdauer bietet er zuverlässigen Schutz in anspruchsvollen Umgebungen.

Technische Daten:

Produkt-Typbezeichnung:

• AZM 170SK-11/02ZRKA 24VAC/DC

Artikelnummer:

• 101183253

EAN:

• 4030661319070

eCl@ss Nummern:

• Version 12.0: 27-27-26-03
• Version 11.0: 27-27-26-03
• Version 9.0: 27-27-26-03

ETIM Nummern:

• Version 7.0: EC002593
• Version 6.0: EC002593

Zulassungen - Vorschriften:

• Zertifikate: IFA, cULus, CCC

Allgemeine Daten:

• Vorschriften: EN ISO 13849-1, EN ISO 14119, EN IEC 60947-5-1
• Codierstufe gemäß EN ISO 14119: gering
• Wirkprinzip: elektromechanisch
• Werkstoff des Gehäuses: Kunststoff, glasfaserverstärkter Thermoplast, selbstverlöschend
• Bruttogewicht: 345 g

Eigenschaften:

• Arbeitsstromprinzip: Ja
• Anzahl der Anfahrrichtungen: 2
• Anzahl der Hilfskontakte: 1
• Anzahl der Sicherheitskontakte: 3

Sicherheitsbetrachtung:

• Vorschriften: EN ISO 13849-1
• Performance Level, bis: c
• Kategorie: 1
• B10D Öffner (NC): 2.000.000 Schaltspiele
Hinweis: Elektrische Lebensdauer auf Anfrage.

• B10D Schließer (NO): 1.000.000 Schaltspiele
Hinweis: bei 10% Ie und ohmscher Last

• Gebrauchsdauer: 20 Jahre

Fehlerausschluss:

• Zulässig bei ausreichendem Manipulationsschutz und geeigneter Logik-Einheit (bei 2-kanaligem Einsatz)
• Performance Level, bis: d
• Kategorie: 3

Mechanische Daten:

• Mechanische Lebensdauer, Minimum: 1.000.000 Schaltspiele
• Zuhaltekraft FZh gemäß EN ISO 14119: 1.000 N
• Zuhaltekraft Fmax, Maximum: 1.300 N
• Rastkraft: 30 N
• Zwangsöffnungsweg: 11 mm
• Zwangsöffnungskraft je Öffnerkontakt, Minimum: 8,5 N
• Zwangsöffnungskraft, Minimum: 17 N
• Betätigungsgeschwindigkeit, Maximum: 2 m/s
• Befestigung: Schrauben (2x M5)
• Anzugsdrehmoment der Befestigungsschrauben für den Gehäusedeckel: 0,7 bis 1 Nm (Torx T10)

Anschlusstechnik:

• Leitungseinführung: 1 x M20 x 1,5
• Anschlussart: Schraubklemmen
• Anschlussquerschnitt: 0,25 - 1,5 mm² (inkl. Aderendhülsen)
• Zulässige Leitungen: Starr eindrähtig, starr mehrdrähtig, flexibel

Abmessungen:

• Länge: 30 mm
• Breite: 90 mm
• Höhe: 100,5 mm

Umgebungsbedingungen:

• Schutzart: IP67
• Umgebungstemperatur: -25 bis +60 °C
• Lager- und Transporttemperatur: -25 bis +85 °C
• Relative Feuchtigkeit: nicht kondensierend, nicht vereisend
• Schutzklasse: II
• Max. Aufstellhöhe: 2.000 m

Isolationskennwerte:

• Bemessungsisolationsspannung Ui: 250 VAC
• Bemessungsstoßspannungsfestigkeit Uimp: 4 kV
• Überspannungskategorie: III
• Verschmutzungsgrad: 3

Elektrische Daten:

Bemessungssteuerspeisespannung: 24 VAC/DC

Bedingter Bemessungskurzschlussstrom: 1.000 A

Elektrische Leistungsaufnahme, Maximum: 12 W

Schaltelement: Magnet: 1 Schließer (NO), 1 Öffner (NC) / Betätiger: 2 Öffner (NC)

Hinweis: Wechsler mit Doppelunterbrechung Zb oder 2 Öffner, galvanisch getrennte Kontaktbrücken

Schaltprinzip: Schleichschaltung, zwangsöffnender Öffner

Maximale Schalthäufigkeit: 1.000/h

Kontaktmaterial: Silber

Sicherheitskontakte:

Spannung, AC-15: 230 VAC

Spannung, DC-13: 24 VDC

Strom, DC-13: 4 A

Hilfskontakte:

Spannung, AC-15: 230 VAC

Strom, AC-15: 4 A

Spannung, DC-13: 24 VDC

Strom, DC-13: 4 A

Sonstige Daten:

Applikationen: verschiebbare, abnehmbare und drehbare Schutzeinrichtungen

Lieferumfang:

Schlitzverschluss

Hinweis: Der Betätiger ist nicht im Lieferumfang enthalten.

Zusätzliche Information (Hilfsentriegelung):

Position: Unten

Entriegelung mit Dreikantschlüssel M5 (separat erhältlich)

Typ: AZM 170SK-11/02ZRKA 24VAC/DC
