Schmersal 101184332 ZQ 900-13 Seilzug-Notschalter

Ihre Wertung:
Durchschnittsbewertung
Artikelbewertung für Schmersal 101184332 ZQ 900-13 Seilzug-Notschalter
( 4.2 / 5 ) 18 Wertungen

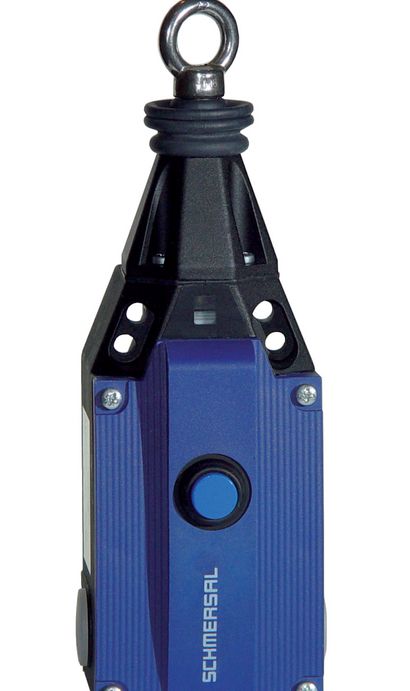

Schmersal 101184332
Abbildung kann vom Original abweichen !
172,62 EUR 180,12 EUR
( 205,42 EUR inkl. MwSt. )
zzgl. Versandkosten: 55,00 €
Auftragsbezogen · Lieferzeit ca. 20 Arbeitstageinfo_outline
1x Schmersal 101184332 ZQ 900-13 Seilzug-Notschalter
Lieske-Nr.:1311676
Hersteller-Nr.: 101184332
EAN-Code: 4030661332765
Gewicht:0.123 kg
Typ:ZQ 900-13

Produktinformationen zu Schmersal 101184332:



Der ZQ 900-13 Seilzug-Notschalter ist ein zuverlässiges Sicherheitsschaltgerät für den industriellen Einsatz, das eine Not-Halt-Funktion über eine maximale Seillänge von 75 Metern ermöglicht. Der Schalter erfüllt die Anforderungen gemäß EN ISO 13850, EN IEC 60947-5-1 und EN IEC 60947-5-5, wodurch er sich ideal für die Absicherung von langen Maschinenlinien eignet.

Das Gehäuse besteht aus Metall (Zink-Druckguss) mit einer lackierten Oberfläche, während der Deckel aus Thermoplast gefertigt ist. Der ZQ 900-13 verfügt über drei Sicherheitskontakte und einen Hilfskontakt. Die Schaltelemente sind als Sprungschalter ausgeführt und bieten eine mechanische Lebensdauer von mindestens 1 Million Schaltspielen.

Mit einer Schutzart von IP65 IP65 ist der Schalter gegen Staub und Wasser geschützt und kann in einem Temperaturbereich von -25 °C bis +70 °C eingesetzt werden. Der elektrische Anschluss erfolgt über einen Schraubanschluss M20 x 1.5 für Kabelquerschnitte von 0,75 mm² bis 2,5 mm².

Der Schalter ist für Wechselstrom- und Gleichstromanwendungen ausgelegt und unterstützt 230 VAC / 4 A bei AC-15 sowie 24 VDC / 1 A bei DC-13.

Technische Daten:

Produkt-Typbezeichnung:
  • ZQ 900-13

Artikelnummer (Bestellnummer):

  • 101184332

EAN:

  • 4030661332765

eCl@ss Nummern:
  • Version 12.0: 27-37-12-01
  • Version 11.0: 27-37-12-01
  • Version 9.0: 27-37-12-01

ETIM Nummern:

  • Version 7.0: EC002033
  • Version 6.0: EC002033

Zulassungen:

  • cULus
  • CCC

Vorschriften:

  • EN ISO 13850
  • EN IEC 60947-5-1
  • EN IEC 60947-5-5

Werkstoff des Gehäuses:

  • Metall, Zink-Druckguss

Werkstoff der Gehäusebeschichtung:

  • Lackiert

Werkstoff des Gehäusedeckels:

  • Kunststoff, Thermoplast

Seillänge, maximal:
  • 75 m

Bruttogewicht:

  • 1.340 g

Eigenschaften:

  • Meldeleuchte: Nein
  • Anzahl der Hilfskontakte: 1
  • Anzahl der Sicherheitskontakte: 3

Mechanische Daten:

  • Mechanische Lebensdauer, minimum: 1.000.000 Schaltspiele

Anschlusstechnik:

  • Anschlussart: Schraubanschluss M20 x 1.5
  • Anschlussquerschnitt, minimum: 0,75 mm²
  • Anschlussquerschnitt, maximum: 2,5 mm²

Abmessungen:

  • Länge: 69,7 mm
  • Breite: 71,5 mm
  • Höhe, minimum: 220,3 mm
  • Höhe, maximum: 236,3 mm

  • Umgebungsbedingungen:

  • Schutzart: IP65, IP65
  • Umgebungstemperatur: -25 ... +70 °C
  • Relative Feuchtigkeit, maximum: 95 %

  • Isolationskennwerte:

  • Bemessungsisolationsspannung Ui: 500 V
  • Bemessungsstoßspannungsfestigkeit Uimp: 6 kV

  • Elektrische Daten:

  • Thermischer Dauerstrom: 6 A
  • Spannung, Gebrauchskategorie AC-15: 230 VAC
  • Strom, Gebrauchskategorie AC-15: 4 A
  • Spannung, Gebrauchskategorie DC-13: 24 VDC
  • Strom, Gebrauchskategorie DC-13: 1 A

  • Schaltelement:

  • Schließer (NO), Öffner (NC)

  • Schaltprinzip:

  • Sprungschaltung

  • Werkstoff der Kontakte:

  • Silber

  • Hinweise:

  • Bei Seillängen über 10 m sind Seilunterstützungen alle 3 bis 5 m erforderlich.
  • Nach der Montage sollte das Seil mehrmals kräftig gezogen werden.
  • Eine Meldeleuchte (G24-M20) muss separat bestellt werden.



  • Fragen & Antworten

    Wie ist die Lieferzeit von Schmersal 101184332 ZQ 900-13 Seilzug-Notschalter ?

    Der Artikel Schmersal 101184332 ZQ 900-13 Seilzug-Notschalter ist derzeit nicht auf Lager und muss auftragsbezogen bestellt werden.

    Er ist erfahrungsgemäß innerhalb von 20 Arbeitstagen versandbereit. Die Lieferzeit bezieht sich in der Regel auf 1 Stück. Bei Bestellung von größeren Mengen, können wir die Lieferzeit unter Umständen verkürzen. Stellen Sie dazu einfach eine Anfrage über die gewünschte Menge von Schmersal 101184332 an unser Vertriebsteam, um eine genaue Lieferzeit zu erfahren.

    Wie kann ich den Artikel zu einem günstigeren Preis kaufen?

    Wir bieten Ihnen an Schmersal 101184332 ZQ 900-13 Seilzug-Notschalter bieten wir Ihnen immer zum bestmöglichen Preis an. Einen Rabatt von 2% auf Schmersal 101184332 ZQ 900-13 Seilzug-Notschalter können wir Ihnen gewähren, wenn Sie bei der Bestellung die Zahlungsart Vorkasse wählen.

    Wir bieten für Ihren Bedarf auch individuelle Preise an. Ein entsprechendes Angebot erhalten Sie über das Formular Anfragen.
