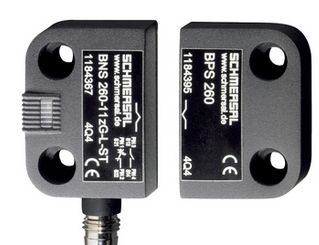

Schmersal BNS 260-02Z-ST-R Sicherheits-Sensor 101184361

Bestelldaten:

Produkt-Typbezeichnung:

BNS 260-02Z-ST-R

Artikelnummer (Bestellnummer):

101184361

EAN (European Article Number):

4030661321585

eCl@ss Nummer, Version 12.0:
27-27-44-01

eCl@ss Nummer, Version 11.0:
27-27-24-02

eCl@ss Nummer, Version 9.0:
27-27-24-02

ETIM Nummer, Version 7.0:
EC002544

ETIM Nummer, Version 6.0:
EC002544

Zulassungen - Vorschriften:

Zertifikate:

• cULus

Allgemeine Daten:

Vorschriften:

• BG-GS-ET-14
• EN IEC 60947-5-3

Codierstufe gemäß EN ISO 14119:

gering

Wirkprinzip:

magnetisch

Einbaubedingungen (mechanisch):

quasibündig

Werkstoff des Gehäuses:

Kunststoff, glasfaserverstärkter Thermoplast

Bruttogewicht:

33 g

Allgemeine Daten - Eigenschaften:

Codierung:
Ja

Anzahl der Öffner:

2

Anzahl der Sicherheitskontakte:

2

Sicherheitsbetrachtung:

Vorschriften:

• EN ISO 13849-1

Gebrauchsdauer:

20 Jahre

Sicherheitsbetrachtung - Sicherheitsausgänge:

B10D Öffner (NC):
25.000.000 Schaltspiele

B10D-Wert, Öffner/Schließer (NC/NO):
25.000.000 Schaltspiele

Mechanische Daten:

Betätigungselement:
Magnet

Türanschlag:

Rechts

Bewegungsrichtung:

Frontal zur aktiven Fläche

Mechanische Daten - Schaltabstände gemäß EN IEC 60947-5-3:

Hinweis (Schaltabstand Sn):
Axialer Versatz Sicherheits-Sensor und Betätiger tolerieren einen horizontalen und vertikalen Versatz zueinander. Der mögliche Versatz ist abhängig vom Abstand der aktiven Flächen von Sensor und Betätiger. Innerhalb des Toleranzbereiches ist der Sensor aktiv geschaltet.

Gesicherter Schaltabstand EIN Sao:

5 mm

Gesicherter Schaltabstand AUS Sar:

15 mm

Mechanische Daten - Anschlusstechnik:

Anschlussart:
Steckverbinder M8

Anzugsmoment des elektrischen Anschlusses:

0,3 Nm

Mechanische Daten - Abmessungen:

Länge des Sensors:
13 mm

Breite des Sensors:

26 mm

Höhe des Sensors:

36 mm

Umgebungsbedingungen:

Schutzart:
IP67

Umgebungstemperatur:

-25 ... +70 °C

Lager- und Transporttemperatur:

-25 ... +70 °C

Schwingfestigkeit:

10 … 55 Hz, Amplitude 1 mm

Schockfestigkeit:

30 g / 11 ms

Umgebungsbedingungen - Isolationskennwerte:

Bemessungsisolationsspannung Ui:
50 VAC

Bemessungsstoßspannungsfestigkeit Uimp:

0,8 kV

Elektrische Daten:

Bedingter Bemessungskurzschlussstrom:
100 A

Schaltspannung, maximum:
75 VDC

Schaltstrom, maximum:
0,4 A

Schaltleistung, maximum:
10 VA

Schaltelement:

2 Öffner (NC)

Schaltfrequenz, maximum:
5 Hz

Lieferumfang:

Lieferumfang:
Der Betätiger ist nicht im Lieferumfang enthalten.

Zubehör:

Empfehlung (Betätiger):
BPS 260

Empfehlung Sicherheitsschaltgerät:

• SRB-E-301ST
• SRB-E-201LC

Hinweis:

Hinweis (Allgemein):
Pinbelegung der Versionen mit integriertem Stecker in Klammern gekennzeichnet.

Schaltungsbeispiel:

Hinweis (Schaltungsbeispiel):
Die Kontakte S11-S12 und S21-S22 müssen in den Sicherheitskreis eingebunden werden.
Typ: BNS260-02Z-ST-R
