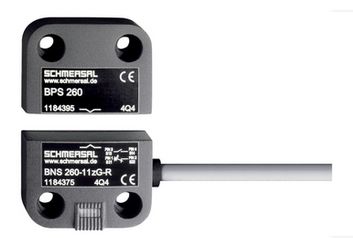

Schmersal BNS 260-11ZG-R Sicherheits-Sensor 101184375

Bestelldaten:

Produkt-Typbezeichnung:
BNS 260-11ZG-R

Artikelnummer (Bestellnummer):

101184375

EAN (European Article Number):

4030661321738

eCl@ss Nummer:

• Version 12.0: 27-27-44-01
• Version 11.0: 27-27-24-02
• Version 9.0: 27-27-24-02

ETIM Nummer:

• Version 7.0: EC002544
• Version 6.0: EC002544

Zulassungen - Vorschriften:

Zertifikate:

• cULus

Allgemeine Daten:

Vorschriften:

• BG-GS-ET-14
• EN IEC 60947-5-3

Codierstufe gemäß EN ISO 14119:

gering

Wirkprinzip:

magnetisch

Einbaubedingungen (mechanisch):

quasibündig

Werkstoff des Gehäuses:

Kunststoff, glasfaserverstärkter Thermoplast

Bruttogewicht:

60 g

Allgemeine Daten - Eigenschaften:

Codierung:
Ja

Integrierte Anzeige, Status:
Ja

Anzahl der Öffner:

1

Anzahl der Schließer:

1

Anzahl der Sicherheitskontakte:

2

Anzahl der Leitungsadern:

4

Sicherheitsbetrachtung:

Vorschriften:

• EN ISO 13849-1

Gebrauchsdauer:

20 Jahre

Sicherheitsbetrachtung - Sicherheitsausgänge:

B10D Öffner (NC):
25.000.000 Schaltspiele

B10D-Wert, Öffner/Schließer (NC/NO):
25.000.000 Schaltspiele

Mechanische Daten:

Betätigungselement:
Magnet

Türanschlag:

Rechts

Bewegungsrichtung:

Frontal zur aktiven Fläche

Mechanische Daten - Schaltabstände gemäß EN IEC 60947-5-3:

Hinweis (Schaltabstand Sn):
Axialer Versatz Sicherheits-Sensor und Betätiger tolerieren einen horizontalen und vertikalen Versatz zueinander. Der mögliche Versatz ist abhängig vom Abstand der aktiven Flächen von Sensor und Betätiger. Innerhalb des Toleranzbereiches ist der Sensor aktiv geschaltet.

Gesicherter Schaltabstand EIN Sao:

5 mm

Gesicherter Schaltabstand AUS Sar:

15 mm

Mechanische Daten - Anschlusstechnik:

Länge der Leitung:
1 m

Anschlussart:

Kabel

Aderquerschnitt:

0,25 mm²

Werkstoff des Leitungsmantels:

PVC

Mechanische Daten - Abmessungen:

Länge des Sensors:
13 mm

Breite des Sensors:

26 mm

Höhe des Sensors:

36 mm

Umgebungsbedingungen:

Schutzart:
IP67

Umgebungstemperatur:

-25 ... +70 °C

Lager- und Transporttemperatur:

-25 ... +70 °C

Schwingfestigkeit:

10 … 55 Hz, Amplitude 1 mm

Schockfestigkeit:

30 g / 11 ms

Umgebungsbedingungen - Isolationskennwerte:

Bemessungsisolationsspannung Ui:
75 VDC

Bemessungsstoßspannungsfestigkeit Uimp:

0,8 kV

Elektrische Daten:

Bedingter Bemessungskurzschlussstrom:
100 A

Schaltspannung, maximum:
24 VDC

Schaltstrom, maximum:
0,01 A

Schaltleistung, maximum:
0,24 W

Schaltelement:

1 Schließer (NO), 1 Öffner (NC)

Schaltfrequenz, maximum:
5 Hz

Zustandsanzeige:

Hinweis (Integrierte Anzeige, Status):
LED leuchtet, wenn die Schutztür geschlossen ist.

Lieferumfang:

Der Betätiger ist nicht im Lieferumfang enthalten.

Zubehör:

Empfehlung (Betätiger):
BPS 260

Empfehlung Sicherheitsschaltgerät:

• SRB-E-301ST
• SRB-E-201LC

Hinweis:

Hinweis (Allgemein):
Darstellung der Kontaktsymbole bei geschlossener Schutzeinrichtung.

Die Kontaktbelegungen bei den Ausführungen mit oder ohne LED sind identisch.

Schaltungsbeispiel:

Hinweis (Schaltungsbeispiel):
Die Kontakte S13-S14 und S21-S22 müssen in den Sicherheitskreis eingebunden werden.
Typ: BNS 260-11ZG-R
