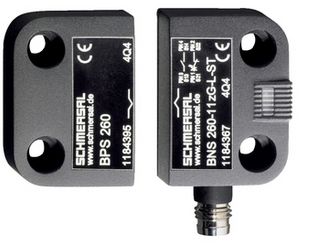

Schmersal 101184384 BNS 260-11/01ZG-ST-L Sicherheits-Sensor content_copy

Produkt-Typbezeichnung:
BNS 260-11/01ZG-ST-L

Artikelnummer (Bestellnummer):

101184384

EAN (European Article Number):

4030661321844

eCl@ss Nummer:

• Version 12.0: 27-27-44-01
• Version 11.0: 27-27-24-02
• Version 9.0: 27-27-24-02

ETIM Nummer:

• Version 7.0: EC002544
• Version 6.0: EC002544

Zulassungen - Vorschriften:

Zertifikate:

• cULus

Allgemeine Daten:

Vorschriften:

• BG-GS-ET-14
• EN IEC 60947-5-3

Codierstufe gemäß EN ISO 14119:

gering

Wirkprinzip:

magnetisch

Einbaubedingungen (mechanisch):

quasibündig

Werkstoff des Gehäuses:

Kunststoff, glasfaserverstärkter Thermoplast

Bruttogewicht:

32 g

Allgemeine Daten - Eigenschaften:

Codierung:
Ja

Integrierte Anzeige, Status:
Ja

Anzahl der Öffner:

2

Anzahl der Sicherheitskontakte:

2

Sicherheitsbetrachtung:

Vorschriften:

• EN ISO 13849-1

Gebrauchsdauer:

20 Jahre

Sicherheitsbetrachtung - Sicherheitsausgänge:

B10D Öffner (NC):
25.000.000 Schaltspiele

B10D-Wert, Öffner/Schließer (NC/NO):
25.000.000 Schaltspiele

Mechanische Daten:

Betätigungselement:
Magnet

Türanschlag:

Links

Bewegungsrichtung:

Frontal zur aktiven Fläche

Mechanische Daten - Schaltabstände gemäß EN IEC 60947-5-3:

Hinweis (Schaltabstand Sn):
Axialer Versatz zwischen Sicherheits-Sensor und Betätiger wird toleriert. Der mögliche Versatz ist abhängig vom Abstand der aktiven Flächen. Innerhalb des Toleranzbereiches bleibt der Sensor aktiv.

Gesicherter Schaltabstand EIN Sao:

5 mm

Gesicherter Schaltabstand AUS Sar:

15 mm

Mechanische Daten - Anschlusstechnik:

Anschlussart:
Steckverbinder 8 mm, 6-polig, Rastverriegelung

Mechanische Daten - Abmessungen:

Länge des Sensors:
13 mm

Breite des Sensors:

26 mm

Höhe des Sensors:

36 mm

Umgebungsbedingungen:

Schutzart:
IP67

Umgebungstemperatur:

-25 ... +70 °C

Lager- und Transporttemperatur:

-25 ... +70 °C

Schwingfestigkeit:

10 … 55 Hz, Amplitude 1 mm

Schockfestigkeit:

30 g / 11 ms

Umgebungsbedingungen - Isolationskennwerte:

Bemessungsisolationsspannung Ui:
75 VDC

Bemessungsstoßspannungsfestigkeit Uimp:

0,8 kV

Elektrische Daten:

Bedingter Bemessungskurzschlussstrom:
100 A

Schaltspannung, maximum:
24 VDC

Schaltstrom, maximum:
0,01 A

Schaltleistung, maximum:
0,24 W

Schaltelement:

1 Schließer (NO), 2 Öffner (NC)

Schaltfrequenz, maximum:
5 Hz

Zustandsanzeige:

Hinweis (Integrierte Anzeige, Status):
LED leuchtet, wenn die Schutztür geschlossen ist.

Lieferumfang:

Der Betätiger ist nicht im Lieferumfang enthalten.

Zubehör:

Empfehlung (Betätiger):
BPS 260

Empfehlung Sicherheitsschaltgerät:

• SRB-E-301ST
• SRB-E-201LC

Hinweis:

Allgemeiner Hinweis:
Pinbelegung der Versionen mit integriertem Stecker ist in Klammern angegeben.
