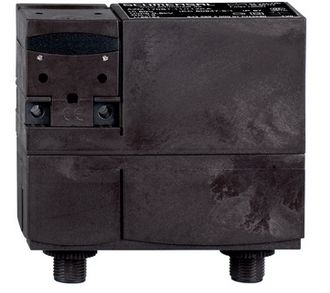

Schmersal AZM 170ST-12/02ZRKA 24VAC/DC Sicherheitszuhaltung 101186194

Der Sicherheitsschalter AZM 170ST-12/02ZRKA 24VAC/DC bietet eine vielseitige Lösung für anspruchsvolle Anwendungen. Mit vier Sicherheitskontakten und einer zuverlässigen Zuhaltekraft eignet er sich hervorragend für den Einsatz in verschiebbaren, abnehmbaren oder drehbaren Schutzeinrichtungen. Sein robustes Design und die hochwertigen Materialien gewährleisten eine lange Lebensdauer und zuverlässigen Schutz.

Technische Daten:

Produkt-Typbezeichnung:

• AZM 170ST-12/02ZRKA 24VAC/DC

Artikelnummer:

• 101186194

EAN:

• 4030661333434

eCl@ss Nummern:

• Version 12.0: 27-27-26-03
• Version 11.0: 27-27-26-03
• Version 9.0: 27-27-26-03

ETIM Nummern:

• Version 7.0: EC002593
• Version 6.0: EC002593

Zulassungen - Vorschriften:

• Zertifikate: IFA, cULus, CCC

Allgemeine Daten:

• Vorschriften: EN ISO 13849-1, EN ISO 14119, EN IEC 60947-5-1
• Codierstufe gemäß EN ISO 14119: gering
• Wirkprinzip: elektromechanisch
• Werkstoff des Gehäuses: Kunststoff, glasfaserverstärkter Thermoplast, selbstverlöschend
• Bruttogewicht: 303 g

Eigenschaften:

• Arbeitsstromprinzip: Ja
• Anzahl der Anfahrrichtungen: 2
• Anzahl der Hilfskontakte: 1
• Anzahl der Sicherheitskontakte: 4

Sicherheitsbetrachtung:

• Vorschriften: EN ISO 13849-1
• Performance Level, bis: c
• Kategorie: 1
• B10D Öffner (NC): 2.000.000 Schaltspiele
Hinweis: Elektrische Lebensdauer auf Anfrage.

• B10D Schließer (NO): 1.000.000 Schaltspiele
Hinweis: bei 10% Ie und ohmscher Last

• Gebrauchsdauer: 20 Jahre

Fehlerausschluss:

• Zulässig bei ausreichendem Manipulationsschutz und geeigneter Logik-Einheit (bei 2-kanaligem Einsatz)
• Performance Level, bis: d
• Kategorie: 3

Mechanische Daten:

• Mechanische Lebensdauer, Minimum: 1.000.000 Schaltspiele
• Zuhaltekraft FZh gemäß EN ISO 14119: 1.000 N
• Zuhaltekraft Fmax, Maximum: 1.300 N
• Rastkraft: 30 N
• Zwangsöffnungsweg: 11 mm
• Zwangsöffnungskraft je Öffnerkontakt, Minimum: 8,5 N
• Zwangsöffnungskraft, Minimum: 17 N
• Betätigungsgeschwindigkeit, Maximum: 2 m/s
• Befestigung: Schrauben (2x M5)
• Anzugsdrehmoment der Befestigungsschrauben für den Gehäusedeckel: 0,7 bis 1 Nm (Torx T10)

Anschlusstechnik:

• Anschlussart:
- Einbaustecker M12, 4-polig, A-Codierung
- Einbaustecker M12, 8-polig, A-Codierung
- Einbaustecker M12, 4-polig, B-Codierung


Abmessungen:

• Länge: 30 mm
• Breite: 90 mm
• Höhe: 92,5 mm

Umgebungsbedingungen:

• Schutzart: IP67
• Umgebungstemperatur: -25 bis +60 °C
• Lager- und Transporttemperatur: -25 bis +85 °C
• Relative Feuchtigkeit: nicht kondensierend, nicht vereisend
• Schutzklasse: II
• Max. Aufstellhöhe: 2.000 m

Isolationskennwerte:

• Bemessungsisolationsspannung Ui: 60 V
• Bemessungsstoßspannungsfestigkeit Uimp: 0,8 kV
• Überspannungskategorie: III
• Verschmutzungsgrad: 3

Elektrische Daten:

• Bemessungssteuerspeisespannung: 24 VAC/DC
• Bedingter Bemessungskurzschlussstrom: 1.000 A
• Max. Leistungsaufnahme: 12 W
• Schaltelement: Wechsler mit Doppelunterbrechung Zb oder 2 Öffner, galvanisch voneinander getrennte Kontaktbrücken
• Schaltprinzip: Schleichschaltung, zwangsöffnender Öffner
• Max. Schalthäufigkeit: 1.000/h
• Kontaktmaterial: Silber

Sicherheitskontakte:

Spannung, DC-13: 24 VDC

Strom, DC-13: 2 A

Hilfskontakte:

Spannung, AC-15: 230 VAC

Strom, AC-15: 4 A

Spannung, DC-13: 24 VDC

Strom, DC-13: 2 A

Sonstige Daten:

Applikationen: verschiebbare, abnehmbare und drehbare Schutzeinrichtungen

Lieferumfang:

Schlitzverschluss

Hinweis: Der Betätiger ist nicht im Lieferumfang enthalten.

Zusätzliche Information (Hilfsentriegelung):

Entriegelung mit Dreikantschlüssel M5 (als Zubehör erhältlich)

Typ: AZM 170ST-12/02ZRKA 24VAC/DC
