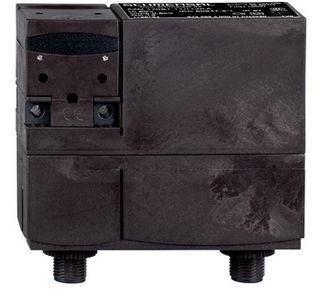

Schmersal AZM 170ST-12/11ZRKA 24VAC/DC Sicherheitszuhaltung 101186198

Der Sicherheitsschalter AZM 170ST-12/11ZRKA 24VAC/DC bietet eine zuverlässige und vielseitige Lösung für Sicherheitsanwendungen. Mit seiner hohen Zuhaltekraft und mehreren Sicherheits- sowie Hilfskontakten eignet er sich ideal für verschiebbare, abnehmbare oder drehbare Schutzeinrichtungen. Das robuste Design aus glasfaserverstärktem Kunststoff gewährleistet eine lange Lebensdauer und sicheren Betrieb.

Technische Daten:

Produkt-Typbezeichnung:

• AZM 170ST-12/11ZRKA 24VAC/DC

Artikelnummer:

• 101186198

EAN:

• 4030661333465

eCl@ss Nummern:

• Version 12.0: 27-27-26-03
• Version 11.0: 27-27-26-03
• Version 9.0: 27-27-26-03

ETIM Nummern:

• Version 7.0: EC002593
• Version 6.0: EC002593

Zulassungen - Vorschriften:

• Zertifikate: IFA, cULus, CCC

Allgemeine Daten:

• Vorschriften: EN ISO 13849-1, EN ISO 14119, EN IEC 60947-5-1
• Codierstufe gemäß EN ISO 14119: gering
• Wirkprinzip: elektromechanisch
• Werkstoff des Gehäuses: Kunststoff, glasfaserverstärkter Thermoplast, selbstverlöschend
• Bruttogewicht: 301 g

Eigenschaften:

• Arbeitsstromprinzip: Ja
• Anzahl der Anfahrrichtungen: 2
• Anzahl der Hilfskontakte: 2
• Anzahl der Sicherheitskontakte: 3

Sicherheitsbetrachtung:

• Vorschriften: EN ISO 13849-1
• Performance Level, bis: c
• Kategorie: 1
• B10D Öffner (NC): 2.000.000 Schaltspiele
Hinweis: Elektrische Lebensdauer auf Anfrage.

• B10D Schließer (NO): 1.000.000 Schaltspiele
Hinweis: bei 10% Ie und ohmscher Last

• Gebrauchsdauer: 20 Jahre

Fehlerausschluss:

• Zulässig bei ausreichendem Manipulationsschutz und geeigneter Logik-Einheit (bei 2-kanaligem Einsatz)
• Performance Level, bis: d
• Kategorie: 3

Mechanische Daten:

• Mechanische Lebensdauer, Minimum: 1.000.000 Schaltspiele
• Zuhaltekraft FZh gemäß EN ISO 14119: 1.000 N
• Zuhaltekraft Fmax, Maximum: 1.300 N
• Rastkraft: 30 N
• Zwangsöffnungsweg: 11 mm
• Zwangsöffnungskraft je Öffnerkontakt, Minimum: 8,5 N
• Zwangsöffnungskraft, Minimum: 17 N
• Betätigungsgeschwindigkeit, Maximum: 2 m/s
• Befestigung: Schrauben (2x M5)
• Anzugsdrehmoment der Befestigungsschrauben für den Gehäusedeckel: 0,7 bis 1 Nm (Torx T10)

Anschlusstechnik:

• Anschlussart:
- Einbaustecker M12, 4-polig, A-Codierung
- Einbaustecker M12, 8-polig, A-Codierung


Abmessungen:

• Länge: 30 mm
• Breite: 90 mm
• Höhe: 92,5 mm

Umgebungsbedingungen:

• Schutzart: IP67
• Umgebungstemperatur: -25 bis +60 °C
• Lager- und Transporttemperatur: -25 bis +85 °C
• Relative Feuchtigkeit: nicht kondensierend, nicht vereisend
• Schutzklasse: II
• Max. Aufstellhöhe: 2.000 m

Isolationskennwerte:

• Bemessungsisolationsspannung Ui: 60 V
• Bemessungsstoßspannungsfestigkeit Uimp: 0,8 kV
• Überspannungskategorie: III
• Verschmutzungsgrad: 3

Elektrische Daten:

• Thermischer Dauerstrom: 2 A
• Bemessungssteuerspeisespannung: 24 VAC/DC
• Bedingter Bemessungskurzschlussstrom: 1.000 A
• Max. Leistungsaufnahme: 12 W
• Schaltelement: Magnet: 1 Schließer (NO), 2 Öffner (NC) / Betätiger: 1 Schließer (NO), 1 Öffner (NC)
• Hinweis: Wechsler mit Doppelunterbrechung Zb oder 2 Öffner, galvanisch voneinander getrennte Kontaktbrücken
• Schaltprinzip: Schleichschaltung, zwangsöffnender Öffner
• Max. Schalthäufigkeit: 1.000/h
• Kontaktmaterial: Silber

Sicherheitskontakte:

Spannung, DC-13: 24 VDC

Strom, DC-13: 2 A

Hilfskontakte:

Spannung, AC-15: 230 VAC

Strom, AC-15: 4 A

Spannung, DC-13: 24 VDC

Strom, DC-13: 2 A

Sonstige Daten:

Applikationen: Verschiebbare, abnehmbare und drehbare Schutzeinrichtungen

Lieferumfang:

Schlitzverschluss

Hinweis: Der Betätiger ist nicht im Lieferumfang enthalten.

Zusätzliche Information (Hilfsentriegelung):

Entriegelung mit Dreikantschlüssel M5 (als Zubehör erhältlich)

Typ: AZM 170ST-12/11ZRKA 24VAC/DC
