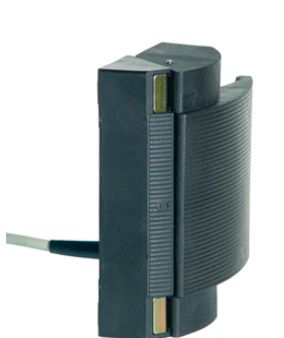

Schmersal BNS-B20-12Z-H Sicherheits-Sensor 101186262

Der BNS-B20-12Z-H ist ein magnetischer Sicherheitssensor, der für den Einsatz in anspruchsvollen industriellen Anwendungen konzipiert wurde. Dank seiner robusten Bauweise aus glasfaserverstärktem Thermoplast und der Schutzart IP67 bietet er Zuverlässigkeit auch in rauen Umgebungen. Der Sensor ermöglicht eine sichere Überwachung von Türen und Schutzeinrichtungen mit geringem Codierungsgrad gemäß EN ISO 14119.

Mit 2 Sicherheitskontakten (Öffner) und 1 Schließer bietet der Sensor eine flexible Integration in Sicherheitskreise. Der Sensor ist mit einer Rastkraft von 100 N ausgestattet und eignet sich für Türen mit einem maximalen Gewicht von 3 kg (Schiebetür) oder 5 kg (Drehtür).

Technische Daten:

Bestelldaten:

• Produkt-Typbezeichnung: BNS-B20-12Z-H
• Artikelnummer: 101186262
• EAN: 4030661326825
• eCl@ss Nummer: 27-27-44-01
• ETIM Nummer: EC002544

Zulassungen und Vorschriften:

• Zertifikate: cULus
• Vorschriften: BG-GS-ET-14, EN IEC 60947-5-3

Allgemeine Daten:

• Codierstufe: Gering (gemäß EN ISO 14119)
• Werkstoff: Kunststoff, glasfaserverstärkter Thermoplast
• Bruttogewicht: 120 g

Mechanische Daten:

• Betätigungselement: Magnet
• Türanschlag: Rechts
• Rastkraft: 100 N
• Max. Türmasse: 3 kg (Schiebetür), 5 kg (Drehtür)
• Abmessungen: Länge 43,3 mm, Breite 119,5 mm, Höhe 140 mm

Schaltabstände (gemäß EN IEC 60947-5-3):

• Gesicherter Schaltabstand EIN (Sao): 0 mm
• Gesicherter Schaltabstand AUS (Sar): 22 mm

Elektrische Daten:

• Max. Schaltspannung: 100 VAC / 100 VDC
• Max. Schaltstrom: 0,25 A
• Max. Schaltleistung: 3 W
• Max. Schaltfrequenz: 5 Hz

Anschlusstechnik:

• Leitungslänge: 1 m
• Leitungseinführung: Rückseitig
• Anschlussart: Kabel
• Aderquerschnitt: 0,25 mm²
• Leitungsmantel: PVC

Umgebungsbedingungen:

• Schutzart: IP67
• Umgebungstemperatur: -25 bis +70 °C
• Schwingfestigkeit: 10 … 55 Hz, Amplitude 1 mm
• Schockfestigkeit: 30 g / 11 ms

Lieferumfang:

• Der Betätiger ist nicht im Lieferumfang enthalten.

Zubehör:

• Empfohlener Betätiger: BNS-B20-B01
• Empfohlene Sicherheitsschaltgeräte: SRB-E-301ST, SRB-E-201LC

Hinweise:

• Verbraucher mit hohen Schaltspitzen sollten mit einer geeigneten Schutzbeschaltung versehen werden.
• Darstellung der Kontaktsymbole erfolgt bei geschlossener Schutzeinrichtung.

Schaltungsbeispiel:

• Der Kontakt S21-S22 muss in den Sicherheitskreis eingebunden werden.

Typ: BNS-B20-12Z-H
