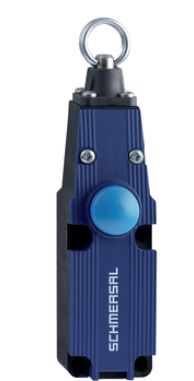

Schmersal ZQ 700-02 Seilzug-Notschalter 101192478

Der ZQ 700-02 ist ein kompakter Seilzug-Notschalter, der als Sicherheitsabschaltung an Maschinen und Anlagen eingesetzt wird. Er besteht aus robustem Thermoplast, was ihn besonders widerstandsfähig gegen Umwelteinflüsse macht. Der Schalter ermöglicht eine maximale Seillänge von 10 Metern und bietet eine zuverlässige Sicherheitslösung zur Maschinenabschaltung im Notfall. Mit zwei Sicherheitskontakten und einer hohen mechanischen Lebensdauer von 1.000.000 Schaltspielen ist dieser Notschalter für langjährige, zuverlässige Einsätze konzipiert.

Der ZQ 700-02 entspricht den aktuellen Sicherheitsnormen wie EN ISO 13850, EN IEC 60947-5-1 und EN IEC 60947-5-5, wodurch er höchsten Anforderungen im industriellen Umfeld gerecht wird. Die hohe Schutzart von IP67 sorgt dafür, dass der Schalter auch in anspruchsvollen Umgebungen eingesetzt werden kann.

Technische Daten:

Produkt-Typbezeichnung:

• ZQ 700-02

Artikelnummer (Bestellnummer):

• 101192478

EAN:

• 4030661352671

eCl@ss Nummern:

• Version 12.0: 27-37-12-01
• Version 11.0: 27-37-12-01
• Version 9.0: 27-37-12-01

ETIM Nummern:

• Version 7.0: EC002033
• Version 6.0: EC002033

Zulassungen:

• cULus
• CCC

Allgemeine Daten:

• Werkstoff des Gehäuses: Kunststoff, Thermoplast
• Werkstoff des Gehäusedeckels: Kunststoff, Thermoplast
• Maximale Seillänge: 10 m
• Bruttogewicht: 217 g

Allgemeine Daten - Eigenschaften:

• Anzahl der Sicherheitskontakte: 2

Sicherheitsbetrachtung:

• Vorschriften: EN ISO 13849-1
• Gebrauchsdauer: 20 Jahre

Sicherheitsbetrachtung - Sicherheitsausgänge:

• B10D Öffner (NC): 100.000 Schaltspiele

Mechanische Daten:

• Mechanische Lebensdauer, minimum: 1.000.000 Schaltspiele

Mechanische Daten - Anschlusstechnik:

• Anschlussart: Schraubanschluss M20 x 1.5
• Anschlussquerschnitt, minimum: 0,75 mm²
• Anschlussquerschnitt, maximum: 2,5 mm²

Mechanische Daten - Abmessungen:

• Breite: 40,5 mm
• Höhe: 160 mm
• Tiefe: 50,9 mm

Umgebungsbedingungen:

• Schutzart: IP67
• Umgebungstemperatur: -25 ... +70 °C
• Relative Feuchtigkeit, maximum: 95 %

Umgebungsbedingungen - Isolationskennwerte:

• Bemessungsisolationsspannung Ui: 500 V
• Bemessungsstoßspannungsfestigkeit Uimp: 6 kV

Elektrische Daten:

Thermischer Dauerstrom: 10 A

Spannung, Gebrauchskategorie AC-15: 230 VAC

Strom, Gebrauchskategorie AC-15: 4 A

Spannung, Gebrauchskategorie DC-13: 24 VDC

Strom, Gebrauchskategorie DC-13: 4 A

Schaltelement:

Öffner (NC)

Schaltprinzip:

Sprungschaltung

Werkstoff der Kontakte, elektrisch:

Silber

Hinweis:

Empfohlene Seillänge bei Seilzug-Notschaltern in Abhängigkeit von der Umgebungstemperatur.

Nach der Montage sollte das Seil mehrmals kräftig gezogen werden, um die Seilkauschen zu verformen. Anschließend ist das Seil über die Augenschraube oder ein Spannschloss nachzuspannen.

In Abständen von 2 bis 5 Metern wird jeweils eine Seilunterstützung empfohlen (siehe Zubehör).

K.A. Schmersal GmbH & Co. KG, Möddinghofe 30, 42279 Wuppertal
Typ: ZQ 700-02
