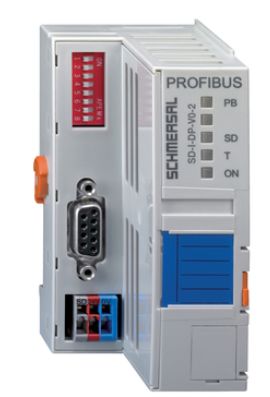

Schmersal SD-I-DP-V0-2 Gateway 101192805

Produktbeschreibung (Deutsch):

Das SD-I-DP-V0-2 PROFIBUS-Gateway von K.A. Schmersal GmbH & Co. KG ermöglicht die Integration von Sicherheits-Sensoren und Schutzeinrichtungen in PROFIBUS-Netzwerke. Es bietet eine sichere und zuverlässige Schnittstelle zur seriellen Diagnose (SD) in der Reihenschaltung von Sicherheitskomponenten. Dieses Gateway ist speziell für industrielle Anwendungen entwickelt und erleichtert die Überwachung und Steuerung von Sicherheitssystemen in komplexen Anlagen.

Das Gateway ist mit einer integrierten Statusanzeige ausgestattet, die über vier LEDs den Zustand des Geräts und des PROFIBUS-Netzwerks anzeigt. Die LEDs informieren über die Stromversorgung, die Initialisierung sowie über mögliche Fehlerzustände. Das SD-I-DP-V0-2 wird über Federkraftklemmen angeschlossen und lässt sich dank der Schnellbefestigung einfach auf einer Normschiene nach DIN EN 60715 montieren.

Das kompakte Gehäuse mit den Abmessungen von 50 mm Breite, 72 mm Höhe und 97 mm Tiefe bietet eine Schutzart von IP10. Es arbeitet zuverlässig in einem Temperaturbereich von -5 °C bis +55 °C und hält Transport- und Lagertemperaturen von -25 °C bis +85 °C stand. Das Gateway ist vibrations- und stoßfest und erfüllt die Anforderungen der Überspannungskategorie II.

Mit einer Betriebsspannung von 24 VDC und einem maximalen Betriebsstrom von 250 mA eignet sich das SD-I-DP-V0-2 für den Einsatz in PELV-Stromversorgungssystemen. Das Gateway ermöglicht eine detaillierte Diagnose in Sicherheitskreisen mit Geräten wie AZ 200, AZM 200, CSS 30S, CSS 34 und MZM 100.

Technische Daten (Deutsch):

Produkt-Typbezeichnung:

• SD-I-DP-V0-2 PROFIBUS-GATEWAY

Artikelnummer (Bestellnummer):

• 101192805

EAN (European Article Number):

• 4030661353951

eCl@ss Nummer:

• Version 12.0: 27-23-02-06
• Version 11.0: 27-23-02-06
• Version 9.0: 27-23-02-08

ETIM Nummer:

• Version 7.0: EC001099
• Version 6.0: EC001099

Allgemeine Daten:

• Bruttogewicht: 120 g

Allgemeine Daten – Eigenschaften:

• Integrierte Anzeige, Status: Ja
• Anzahl der LEDs: 4

Mechanische Daten:

• Befestigung: Schnellbefestigung für Normschiene nach DIN EN 60715

Mechanische Daten – Anschlusstechnik:

• Anschlussart: Federkraftklemmen

Mechanische Daten – Abmessungen:

• Breite: 50 mm
• Höhe: 72 mm
• Tiefe: 97 mm

Umgebungsbedingungen:

• Schutzart des Gehäuses: IP10
• Umgebungstemperatur: -5 ... +55 °C
• Lager- und Transporttemperatur: -25 ... +85 °C
• Schwingfestigkeit:
- 5 ... 9 Hz, Amplitude 3,5 mm
- 9 ... 150 Hz, mit 1 g

• Schockfestigkeit: 15 g / 11 ms

Umgebungsbedingungen – Isolationskennwerte:

• Bemessungsisolationsspannung Ui: 32 V
• Bemessungsstoßspannungsfestigkeit Uimp: 0,5 kV
• Überspannungskategorie: II
• Verschmutzungsgrad: 2

Elektrische Daten:

• Betriebsspannung: 24 VDC -15 % / +20 % (stabilisiertes PELV-Netzteil)
• Bemessungsbetriebsspannung: 24 VDC
• Bemessungsbetriebsstrom: 250 mA

Zustandsanzeige:

• Hinweis (LED-Zustandsanzeige):
- ON Dauerlicht Grün: Versorgungsspannung liegt an
- PB Blinksignal: Initialisierung PROFIBUS
- PB Dauerlicht Rot: Fehler PROFIBUS
- SD Blinksignal: Initialisierung SD-Gateway
- SD Dauerlicht Rot: Fehler SD-Gateway


Sonstige Daten:

• Hinweis (Applikationsanwendungen):
- Sicherheits-Sensor
- Schutzeinrichtung


Hinweis:

• Detailfunktionen siehe Programmier- und Konfigurationsanleitung zum SD-Gateway

Schaltungsbeispiel:

• Hinweis (Schaltungsbeispiel):
- Serielle Diagnose in der Reihenschaltung von Sicherheits-Sensoren / Zuhaltungen
- Geräte mit der Option zur seriellen Diagnose:
- AZ 200
- AZM 200
- CSS 30S
- CSS 34
- MZM 100
Typ: SD-I-DP-V0-2 PROFIBUS-GATEWAY
