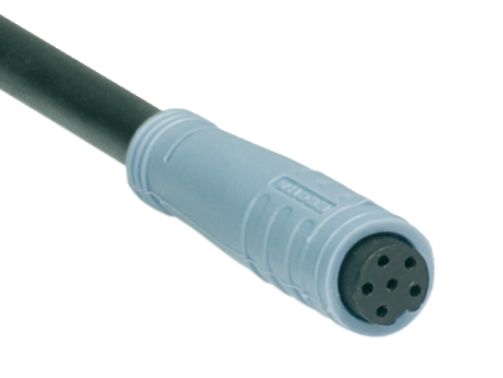

Schmersal 101206011 A-K6P-M8-R-G-5M-GY-1-X-A-4 Steckverbinder M8 6pol content_copy

Der A-K6P-M8-R-G-5M-GY-1-X-A-4 Steckverbinder mit Leitung ist eine robuste, industrietaugliche Verbindungslösung für die sichere Signal- und Stromübertragung. Ausgestattet mit einer Kupplung vom Typ M8 auf Seite A, bietet dieser Steckverbinder eine Rastverriegelung, die eine zuverlässige Verbindung gewährleistet. Die Leitungslänge beträgt 5 Meter, wobei der graue PVC-Leitungsmantel sowohl in festen als auch in bewegten Anwendungen hohe Flexibilität bietet.

Dank der Schutzarten IP65, IP65 und IP69 eignet sich der Steckverbinder auch für raue Umgebungen. Die Temperaturbeständigkeit reicht von -40 °C bis +90 °C, abhängig vom Einsatzbereich. Der Steckverbinder ist mit 6 Polen ausgestattet und unterstützt sowohl AC- als auch DC-Spannungen bis 30 V bei einem thermischen Dauerstrom von 1,5 A.

Technische Daten:

Produkt-Typbezeichnung:

• A-K6P-M8-R-G-5M-GY-1-X-A-4

Artikelnummer (Bestellnummer):

• 101206011

EAN:

• 4030661372259

eCl@ss Nummern:

• Version 12.0: 27-06-03-11
• Version 11.0: 27-06-03-11
• Version 9.0: 27-06-03-11

ETIM Nummern:

• Version 7.0: EC001855
• Version 6.0: EC001855

Zulassungen:

• cULus

Bruttogewicht:

• 175 g

Eigenschaften:

• Anzahl der Pole: 6
• Anzahl der Leitungsadern: 6

Mechanische Daten – Anschlusstechnik:

• Länge der Leitung: 5 m
• Aderquerschnitt: 0,14 mm²
• Durchmesser der Leitung: 4,9 mm
• Biegeradius (fest): 5 x Ø-Leitung
• Biegeradius (bewegt): 10 x Ø-Leitung
• Farbe des Leitungsmantels: grau
• Werkstoff des Leitungsmantels: PVC

Mechanische Daten – Steckverbinder Seite A:

• Steckverbindertyp: Kupplung, M8
• Bauform: gerade
• Verriegelung des Steckers: Rastverriegelung
• Werkstoff der Verschraubung: Kunststoff, TPU
• Werkstoff des Griffkörpers: Kunststoff, TPU
• Farbe des Griffkörpers: schwarz

Umgebungsbedingungen:

• Schutzart: IP65, IP65, IP69
• Umgebungstemperatur (Steckverbinder): -30 ... +90 °C
• Umgebungstemperatur (fest): -40 ... +80 °C
• Umgebungstemperatur (bewegt): -5 ... +80 °C

Elektrische Daten:

• Thermischer Dauerstrom: 1,5 A
• Bemessungsbetriebsspannung: 30 VAC / 30 VDC
• Bemessungsbetriebsstrom: 1.500 mA

Kontaktbelegung:

• PIN 1: grün
• PIN 2: gelb
• PIN 3: grau
• PIN 4: rosa
• PIN 5: weiß
• PIN 6: braun

K.A. Schmersal GmbH & Co. KG, Möddinghofe 30, 42279 Wuppertal

Die genannten Daten und Angaben wurden sorgfältig geprüft. Abbildungen können vom Original abweichen. Weitere technische Daten finden Sie in der Betriebsanleitung. Technische Änderungen und Irrtümer vorbehalten.
Typ: A-K6P-M8-R-G-5M-GY-1-X-A-4
