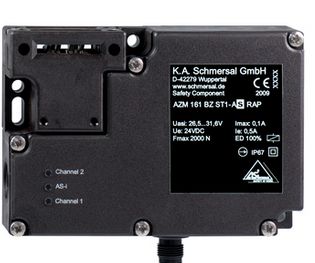

Schmersal AZM 161 Z ST1-AS RA AS-i Sicherheitszuhaltung 101209104

Der AZM 161 Z ST1-AS RA von K.A. Schmersal GmbH & Co. KG ist eine elektromechanische Sicherheitszuhaltung mit AS-Interface (AS-i) Safety-Anbindung. Sie wird zur sicheren Überwachung und Verriegelung von verschiebbaren, abnehmbaren oder drehbaren Schutzeinrichtungen eingesetzt und verhindert den Zugang zu gefährlichen Maschinenbereichen.

Die Zuhaltung arbeitet nach dem Arbeitsstromprinzip und bietet eine maximale Zuhaltekraft von 2.600 N. Das Gehäuse besteht aus glasfaserverstärktem Thermoplast, was es besonders robust und langlebig macht. Eine Hilfsentriegelung ermöglicht das manuelle Öffnen der Zuhaltung bei Wartung oder Einrichtung. Der Schalter unterstützt AS-Interface Safety-at-Work (ASi-SaW) und verfügt über eine dynamische Codeübertragung für eine sichere Kommunikation mit Steuerungssystemen.

Das Gerät erfüllt internationale Sicherheitsstandards wie EN ISO 13849-1 und EN IEC 61508 und erreicht verschiedene Performance Levels (PL c, d, e) sowie Safety Integrity Levels (SIL). Eine integrierte LED-Zustandsanzeige erleichtert die visuelle Überwachung des Betriebszustands.

Der Betätiger ist nicht im Lieferumfang enthalten und muss separat bestellt werden.

Technische Daten (Deutsch):

Produkt-Typbezeichnung:

• AZM 161 Z ST1-AS RA

Artikelnummer (Bestellnummer):

• 101209104

EAN (European Article Number):

• 4030661396477

eCl@ss Nummer:

• Version 12.0: 27-27-26-03
• Version 11.0: 27-27-26-03
• Version 9.0: 27-27-26-03

ETIM Nummer:

• Version 7.0: EC002593
• Version 6.0: EC002593

Zulassungen:

• TÜV
• cULus
• ASi-SaW

Allgemeine Daten:

• Wirkprinzip: Elektromechanisch
• Codierstufe gemäß EN ISO 14119: Gering
• Werkstoff des Gehäuses: Kunststoff, glasfaserverstärkter Thermoplast
• Reaktionszeit, maximal: 100 ms
• Bruttogewicht: 465 g

Eigenschaften:

• Arbeitsstromprinzip
• Zuhaltungs-Überwachung
• Hilfsentriegelung
• Integrierte Anzeige, Status
• Anfahrrichtungen: 3

Sicherheitsbetrachtung:

• Performance Level: PL c bis PL e
• Kategorie: 1, 3
• PFH-Wert: 1,14 x 10⁻⁶ /h (PL c), 1,01 x 10⁻⁷ /h (PL d)
• Gebrauchsdauer: 20 Jahre
• SIL: 1, 2

Mechanische Daten:

• Mechanische Lebensdauer: 1.000.000 Schaltspiele
• Betätigerspiel: 5,5 mm
• Zuhaltekraft: 2.000 N (nach EN ISO 14119), max. 2.600 N
• Rastkraft: 30 N
• Betätigungsgeschwindigkeit, max.: 2 m/s
• Befestigung: 3x M6-Schrauben

Anschlusstechnik:

• Anschlussart: Einbaustecker M12, 4-polig, A-Codierung

Abmessungen:

• Länge: 30 mm
• Breite: 130 mm
• Höhe: 90 mm

Umgebungsbedingungen:

• Schutzart: IP67
• Umgebungstemperatur: -25 ... +60 °C
• Lager- und Transporttemperatur: -25 ... +85 °C
• Relative Feuchtigkeit: 30 % bis 95 %, nicht kondensierend
• Schwingfestigkeit: 10 ... 150 Hz, Amplitude 0,35 mm
• Schockfestigkeit: 30 g / 11 ms
• Schutzklasse: II
• Max. Aufstellhöhe: 2.000 m

Elektrische Daten:

• Max. Schalthäufigkeit: 1.000 /h

AS-Interface:

• Bemessungsbetriebsspannung: 26,5 ... 31,6 VDC
• AS-i Stromaufnahme: 250 mA
• AS-i Version: V 2.1
• AS-i Profil: S-7.B.F.E
• IO-Code: 0x7
• ID-Code: 0xB
• ID-Code1: 0xF
• ID-Code2: 0xE

AS-i Ein- und Ausgänge:

Eingang, Kanal 1: DI 0/DI 1 = Dynamische Codeübertragung

Eingang, Kanal 2: DI 2/DI 3 = Dynamische Codeübertragung

Ausgang DO 0: Magnetansteuerung

Zustandsanzeige:

LED 1 (gelb): Kanal 2

LED 2 (grün/rot): Versorgungsspannung / Kommunikationsfehler

LED 3 (gelb): Kanal 1

Lieferumfang:

Betätiger nicht im Lieferumfang enthalten

Hinweise:

Sicherheitszuhaltungen mit Arbeitsstromprinzip nur in Sonderfällen nach strenger Bewertung des Unfallrisikos verwenden

Hilfsentriegelung mit Dreikantschlüssel M5 (separat erhältlich)

Typ: AZM 161 Z ST1-AS RA
