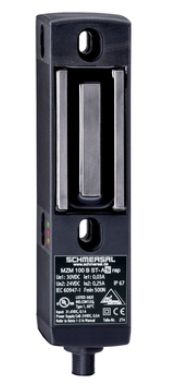

Schmersal MZM 100 ST-AS REMAP AS-i Sicherheitszuhaltung 101209553

Der MZM 100 ST-AS REMAP ist ein induktiver Sicherheitszuhaltungsschalter mit universeller Codierung und integriertem AS-Interface (AS-i) Safety-System. Der Schalter bietet eine zuverlässige Verriegelung von Schutzeinrichtungen in industriellen Anwendungen und eignet sich für den Einsatz in sicherheitskritischen Bereichen. Er verfügt über eine Rastkraftregelung, integrierte LED-Zustandsanzeigen und zahlreiche Diagnosefunktionen über AS-i.

Dank seiner kompakten Bauweise und seines robusten Gehäuses aus glasfaserverstärktem Thermoplast ist der MZM 100 für den Einsatz in rauen Umgebungen geeignet. Die integrierte AS-i-Schnittstelle ermöglicht eine einfache Einbindung in bestehende Sicherheitsnetzwerke.

Technische Daten:

Produkt-Typbezeichnung:

• MZM 100 ST-AS REMAP

Artikelnummer (Bestellnummer):

• 101209553

EAN:

• 4030661383217

eCl@ss Nummern:

• Version 12.0: 27-27-26-03
• Version 11.0: 27-27-26-03
• Version 9.0: 27-27-26-03

ETIM Nummern:

• Version 7.0: EC002593
• Version 6.0: EC002593

Zulassungen - Vorschriften:

• TÜV
• cULus
• ASi-SaW
• UKCA

Allgemeine Daten:

• Codierung: Universelle Codierung
• Wirkprinzip: Induktiv
• Werkstoff des Gehäuses: Kunststoff, glasfaserverstärkter Thermoplast
• Reaktionszeit, max.: 150 ms
• Risikozeit, max.: 150 ms
• Bruttogewicht: 628 g

Eigenschaften:

• Arbeitsstromprinzip: Ja
• Zuhaltungsüberwachung: Ja
• Rastung: Ja
• Sicherheitsfunktionen: Ja
• Integrierte Anzeige, Status: Ja

Sicherheitsbetrachtung:

• Performance Level: e
• Kategorie: 4
• PFH-Wert: 5,00 x 10⁻⁹ /h
• Safety Integrity Level (SIL): 3
• Gebrauchsdauer: 20 Jahre

Mechanische Daten:

• Mechanische Lebensdauer: min. 1.000.000 Schaltspiele
• Zuhaltekraft: typisch 750 N, garantiert 500 N
• Rastkraft: min. 30 N, max. 100 N

Anschlusstechnik:

• Anschlussart: Einbaustecker M12, 4-polig, A-Codierung

Abmessungen:

• Länge: 40 mm
• Breite: 40 mm
• Höhe: 179 mm

Umgebungsbedingungen:

• Schutzart: IP67
• Umgebungstemperatur: -25 ... +55 °C
• Relative Feuchtigkeit: 30 % bis 95 % (nicht kondensierend, nicht vereisend)

Elektrische Daten - AS-Interface:

• Bemessungsbetriebsspannung: 26,5 ... 31,6 VDC (Verpolungsschutz)
• AS-i Stromaufnahme, max.: 100 mA

AS-Interface Spezifikation:

• AS-i Version: V 2.1
• AS-i Profil: S-7.B.F.E
• AS-i IO-Code: 0x7
• AS-i ID-Code: 0xB
• AS-i ID-Code1: 0xF
• AS-i ID-Code2: 0xE

Hilfsspannung (Aux):

Betriebsspannung: 24 VDC -15 % / +10 %

Stromaufnahme: 600 mA

Zustandsanzeige (LEDs):

Grün/Rot (AS-i Duo LED): Versorgungsspannung, Kommunikationsfehler

Gelb: Gerätestatus

Rot: Gerätefehler

Kontaktbelegung:

PIN 1: AS-i +

PIN 2: Aux - (P)

PIN 3: AS-Interface -

PIN 4: Aux + (P)

Lieferumfang:

Der Betätiger ist nicht im Lieferumfang enthalten.

Zubehör:

Empfohlener Betätiger: MZM 100-B1.1

Hinweise:

Sicherheitszuhaltungen mit Arbeitsstromprinzip sollten nur nach strenger Risikobewertung eingesetzt werden.

Die entsperrte Schutzeinrichtung kann wieder gesperrt werden, solange die Betätigereinheit in der Sicherheitszuhaltung bleibt.

Typ: MZM 100 ST-AS REMAP
