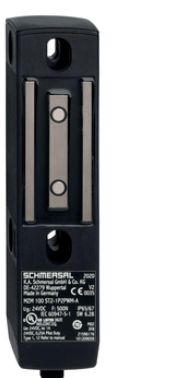

Schmersal MZM 100B-ST2-1P2PW2REM-A Sicherheitszuhaltung 101211071

Der MZM 100 B ST2-1P2PW2REM-A ist ein moderner Sicherheitszuhaltungsschalter mit induktivem Wirkprinzip und universeller Codierung. Dieses Gerät ist optimal geeignet für die sichere Überwachung und Verriegelung von Schutzeinrichtungen, um höchste Sicherheitsstandards in industriellen Anwendungen zu gewährleisten. Mit robustem glasfaserverstärktem Kunststoffgehäuse und Schutzarten IP65 und IP65 ist das Produkt langlebig und zuverlässig selbst unter schwierigen Bedingungen. Die integrierte Diagnosefunktion und der flexible Einsatz in Reihenschaltungen machen es zu einer idealen Wahl für komplexe Sicherheitssysteme.

Technische Daten:

Produkt-Typbezeichnung:

• MZM 100 B ST2-1P2PW2REM-A

Bestellnummer:

• 101211071

EAN:

• 4030661389097

Zertifikate:

• TÜV
• cULus
• UKCA

Materialangaben:

• Gehäusematerial: Kunststoff, glasfaserverstärkter Thermoplast, selbstverlöschend

Allgemeine Eigenschaften:

• Codierungsart: Universelle Codierung
• Codierstufe: Gering gemäß EN ISO 14119
• Funktionsprinzip: Induktiv
• Sicherheitskontakte: 2
• Rastkraft: 45-115 N
• Integrierte Anzeige: Ja

Sicherheitsbetrachtung:

• Standards: EN ISO 13849-1, EN IEC 61508
• Performance Level: Bis PL e
• Kategorie: Bis Kat. 4
• SIL: Geeignet für SIL 3-Anwendungen
• Mechanische Lebensdauer: ≥ 1.000.000 Schaltspiele
• Gebrauchsdauer: 20 Jahre

Mechanische Daten:

• Typische Zuhaltekraft: 750 N
• Maximale Zuhaltekraft: 500 N (garantiert)
• Abmessungen (L x B x H): 40 mm x 40 mm x 177,5 mm
• Befestigung: 2 x M6 Schrauben

Elektrische Daten:

• Betriebsspannung: 24 VDC (-15 % / +10 %)
• Stromaufnahme Magnet (Spitze): 550 mA
• Sicherheitsausgänge: P-schaltend, kurzschlussfest
• Maximale Schaltfrequenz: 1 Hz
• Anschluss: Steckverbinder M12, 8-polig

Umgebungsbedingungen:

• Schutzart: IP65 IP65
• Umgebungstemperatur: -25 °C bis +55 °C
• Maximale relative Feuchtigkeit: 95 % (nicht kondensierend)

Besonderheiten:

• Reihenschaltung von bis zu 31 Geräten mit serieller Diagnose möglich
• LEDs für Statusanzeige (Betriebszustand, Fehler, Versorgungsspannung)
• Geeignet für verschiebbare, abnehmbare oder drehbare Schutzeinrichtungen

Lieferumfang:

• Der Betätiger ist nicht im Lieferumfang enthalten

Zubehör:

• Empfohlener Betätiger: MZM 100-B1.1

Hinweise:

• Die Schutzeinrichtung kann bei anliegender Betätigereinheit wieder gesperrt werden, ohne die Sicherheitsausgänge zu deaktivieren.

Typ: MZM 100 B ST2-1P2PW2REM-A
