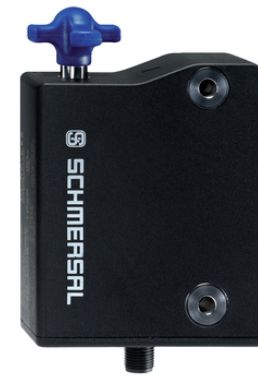

Schmersal 103001435 AZM 300Z-ST-1P2P Sicherheitszuhaltung content_copy

Der Sicherheitszuhalter AZM300Z-ST-1P2P ist eine hochentwickelte Lösung zur Sicherung von Schutztüren und Maschinenzugängen in sicherheitskritischen Anwendungen. Mit seiner RFID-Technologie bietet der Zuhalter eine universelle Codierung und ein hohes Maß an Manipulationsschutz. Das robuste Gehäuse aus glasfaserverstärktem Kunststoff ist gemäß IP66, IP66 und IP69 zertifiziert und eignet sich ideal für anspruchsvolle industrielle Umgebungen.

Das Gerät unterstützt eine Vielzahl von Sicherheitsfunktionen, darunter Ruhestromprinzip, Zuhaltungsüberwachung, Querschlusserkennung und Reihenschaltung. Die integrierte LED-Anzeige liefert präzise Informationen über den Betriebszustand, Fehler und die Spannungsversorgung. Die Sicherheitsausgänge des Zuhalters sind kurzschlussfest und für hohe Sicherheitsanforderungen nach EN ISO 13849-1 und EN IEC 61508 zertifiziert. Mit seiner kompakten Bauweise, flexiblen Befestigungsmöglichkeiten und universellen Anwendung ist der AZM300Z-ST-1P2P die optimale Wahl für moderne Sicherheitssysteme.

Technische Daten:

Bestelldaten:

• Produkt-Typbezeichnung: AZM300Z-ST-1P2P
• Artikelnummer: 103001435
• EAN: 4030661426051
• eCl@ss Nummer: 27-27-26-03
• ETIM Nummer: EC002593

Zulassungen:

• Zertifikate: TÜV, cULus, ECOLAB, FCC, IC, UKCA, ANATEL

Allgemeine Daten:

• Vorschriften: EN ISO 13849-1, EN ISO 14119, EN IEC 60947-5-3, EN IEC 61508
• Codierung: Universelle Codierung
• Frequenzband RFID: 125 kHz
• Gehäusematerial: Kunststoff, glasfaserverstärkt
• Bruttogewicht: 610 g

Mechanische Eigenschaften:

• Mechanische Lebensdauer: ≥ 1.000.000 Schaltspiele
• Zuhaltekraft: 1.150 N (FZh nach EN ISO 14119)
• Rastkraft: Einstellbar auf 25 N oder 50 N
• Abmessungen: 120 x 87,5 x 35 mm

Elektrische Eigenschaften:

• Betriebsspannung: 24 VDC -15 % / +10 %
• Sicherheitsausgänge: 2 (kurzschlussfest, p-schaltend)
• Sicherheitskategorie: bis PL e, SIL 3
• Maximale Schaltfrequenz: 0,5 Hz

Umgebungsbedingungen:

• Schutzart: IP66, IP66, IP69
• Betriebstemperatur: 0 °C bis +60 °C
• Relative Luftfeuchtigkeit: Max. 93 % (nicht kondensierend)

Zubehör:

• Empfohlener Betätiger: AZ/AZM300-B1
• Optionales Zubehör: Montageplatte MP-AZ/AZM300-1, Montagesatz MS-AZ/AZM300-B1-1

Lieferumfang:

• Sicherheitsschalter (ohne Betätiger)

Hinweise:

• Für bündige Türen ist die Montageplatte MP-AZ/AZM300-1 geeignet.
• Optionaler Montagesatz für Glas- und Makrolontüren verfügbar.
• Die Sicherheitsausgänge können erneut aktiviert werden, ohne die Schutzeinrichtung öffnen zu müssen.

Typ: AZM 300Z-ST-1P2P
