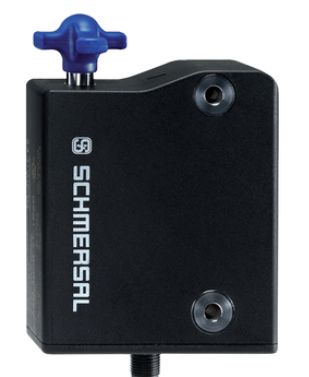

Schmersal AZM 300Z-I1-ST-1P2P Sicherheitszuhaltung 103001437

Der Sicherheitszuhaltungsschalter AZM300Z-I1-ST-1P2P mit individueller Codierung bietet höchsten Schutz für industrielle Anwendungen. Dank RFID-Technologie und einer hohen Codierstufe gemäß EN ISO 14119 gewährleistet dieser Schalter manipulationssicheren Betrieb. Die Kombination aus Überwachungsfunktion der Zuhaltung, einstellbarer Rastkraft (25 N/50 N) und der Möglichkeit zur Reihenschaltung von bis zu 31 Geräten macht ihn zur optimalen Wahl für komplexe Sicherheitssysteme.

Der Schalter erreicht Sicherheitsstandards bis Performance Level e (Verriegelungsfunktion) und d (Zuhaltefunktion) sowie SIL 3. Durch den robusten glasfaserverstärkten Kunststoff ist er ideal für anspruchsvolle Umgebungen geeignet. Mit einer Schutzart von IP66, IP66 und IP69 erfüllt er auch hygienische Anforderungen und ist vielseitig einsetzbar.

Technische Daten:

Produkt-Typbezeichnung:

• AZM300Z-I1-ST-1P2P

Bestellnummer:

• 103001437

EAN:

• 4030661425979

eCl@ss Nummern:

• Version 12.0: 27-27-26-03
• Version 11.0: 27-27-26-03
• Version 9.0: 27-27-26-03

ETIM Nummern:

• Version 7.0: EC002593
• Version 6.0: EC002593

Zulassungen:

• TÜV, cULus, ECOLAB, FCC, IC, UKCA, ANATEL

Allgemeine Daten:

• Vorschriften: EN ISO 13849-1, EN ISO 14119, EN IEC 60947-5-3, EN IEC 61508
• Codierung: Individuelle Codierung
• Frequenzband RFID: 125 kHz
• Gehäusematerial: Kunststoff, glasfaserverstärkter Thermoplast
• Bruttogewicht: 550 g

Sicherheitsbetrachtung:

• Verriegelungsfunktion: PL e, Kategorie 4, SIL 3
• Zuhaltefunktion: PL d, Kategorie 2, SIL 2
• Gebrauchsdauer: 20 Jahre

Mechanische Daten:

• Zuhaltekraft: 1.150 N (FZh), max. 1.500 N (Fmax)
• Rastkraft: einstellbar (25 N / 50 N)
• Abmessungen: 120 mm x 87,5 mm x 35 mm

Elektrische Daten:

• Betriebsspannung: 24 VDC -15 % / +10 %
• Sichere digitale Ausgänge: 2, kurzschlussfest, p-schaltend
• Diagnoseausgang: Ja
• Bemessungsbetriebsstrom: 800 mA

Umgebungsbedingungen:

• Schutzart: IP66, IP66, IP69
• Umgebungstemperatur: +0 ... +60 °C
• Relative Feuchtigkeit: Max. 93 %, nicht kondensierend

Lieferumfang:

• Der Betätiger ist nicht im Lieferumfang enthalten.

Zubehör:

• Empfohlener Betätiger: AZ/AZM300-B1

Hinweise:

• Optionale Montageplatte MP-AZ/AZM300-1 für bündige Türen erhältlich.
• Geeignet für Glas- und Makrolontüren mit Montagesatz MS-AZ/AZM300-B1-1.

Typ: AZM 300Z-I1-ST-1P2P
