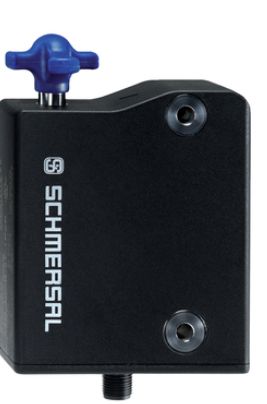

Schmersal AZM 300Z-I2-ST-1P2P-A Sicherheitszuhaltung 103001454

Der Sicherheitszuhaltungsschalter AZM300Z-I2-ST-1P2P-A bietet eine individuell anlernbare Codierung, basierend auf RFID-Technologie, und gewährleistet so einen hohen Manipulationsschutz. Er eignet sich ideal für Anwendungen mit höchsten Sicherheitsanforderungen und ist kompatibel mit Sicherheitsstandards bis zu Performance Level e (Verriegelungsfunktion) und d (Zuhaltefunktion). Dank seiner robusten Bauweise aus glasfaserverstärktem Thermoplast und seiner IP66, IP66 und IP69 Schutzklassen ist der Schalter für den Einsatz in anspruchsvollen und hygienischen Umgebungen geeignet.

Mit Funktionen wie Zuhaltungsüberwachung, einstellbarer Rastkraft (25 N / 50 N), integrierter Diagnose und der Möglichkeit, mehrere Geräte in Reihe zu schalten, ist dieser Schalter eine vielseitige und zuverlässige Sicherheitslösung.

Technische Daten:

Produkt-Typbezeichnung:

• AZM300Z-I2-ST-1P2P-A

Bestellnummer:

• 103001454

EAN:

• 4030661426020

eCl@ss Nummern:

• Version 12.0: 27-27-26-03
• Version 11.0: 27-27-26-03
• Version 9.0: 27-27-26-03

ETIM Nummern:

• Version 7.0: EC002593
• Version 6.0: EC002593

Zulassungen:

• TÜV, cULus, ECOLAB, FCC, IC, UKCA, ANATEL

Allgemeine Daten:

• Vorschriften: EN ISO 13849-1, EN ISO 14119, EN IEC 60947-5-3, EN IEC 61508
• Codierung: Individuelle Codierung, mehrfach anlernbar
• Frequenzband RFID: 125 kHz
• Gehäusematerial: Kunststoff, glasfaserverstärkter Thermoplast
• Bruttogewicht: 550 g

Sicherheitsbetrachtung:

• Verriegelungsfunktion: PL e, Kategorie 4, SIL 3
• Zuhaltefunktion: PL d, Kategorie 2, SIL 2
• Gebrauchsdauer: 20 Jahre

Mechanische Daten:

• Mechanische Lebensdauer: 1.000.000 Schaltspiele
• Zuhaltekraft: 1.150 N (FZh), max. 1.500 N (Fmax)
• Rastkraft: einstellbar (25 N / 50 N)
• Abmessungen: 120 mm x 87,5 mm x 35 mm

Elektrische Daten:

• Betriebsspannung: 24 VDC -15 % / +10 %
• Sichere digitale Ausgänge: 2, kurzschlussfest, p-schaltend
• Bemessungsbetriebsstrom: 800 mA

Umgebungsbedingungen:

• Schutzart: IP66, IP66, IP69
• Umgebungstemperatur: +0 ... +60 °C
• Relative Feuchtigkeit: Max. 93 %, nicht kondensierend

Lieferumfang:

• Der Betätiger ist nicht im Lieferumfang enthalten.

Zubehör:

• Empfohlener Betätiger: AZ/AZM300-B1

Hinweise:

• Optionale Montageplatte MP-AZ/AZM300-1 für bündige Türen erhältlich.
• Geeignet für Glas- und Makrolontüren mit Montagesatz MS-AZ/AZM300-B1-1.

Typ: AZM 300Z-I2-ST-1P2P-A
