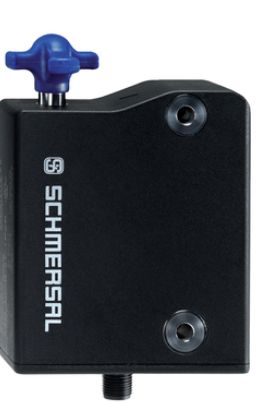

Schmersal AZM 300Z-I2-ST-SD2P-A Sicherheitszuhaltung 103001455

Der Sicherheitszuhaltungsschalter AZM300Z-I2-ST-SD2P-A kombiniert modernste RFID-Technologie mit individueller, mehrfach anlernbarer Codierung, um höchste Manipulationssicherheit und Flexibilität zu gewährleisten. Dank der integrierten seriellen Diagnosefunktion (SD) bietet das Gerät fortschrittliche Kommunikations- und Überwachungsmöglichkeiten, die speziell für sicherheitskritische Anwendungen in industriellen Umgebungen entwickelt wurden.

Mit robustem glasfaserverstärktem Thermoplast-Gehäuse und Schutzklassen IP66, IP66 und IP69 ist dieser Schalter extrem widerstandsfähig gegenüber rauen Umgebungsbedingungen, einschließlich hygienekritischer Bereiche. Er eignet sich für Anwendungen mit höchsten Sicherheitsanforderungen bis Performance Level e (Verriegelungsfunktion) und d (Zuhaltefunktion).

Technische Daten:

Produkt-Typbezeichnung:

• AZM300Z-I2-ST-SD2P-A

Bestellnummer:

• 103001455

EAN:

• 4030661426044

eCl@ss Nummern:

• Version 12.0: 27-27-26-03
• Version 11.0: 27-27-26-03
• Version 9.0: 27-27-26-03

ETIM Nummern:

• Version 7.0: EC002593
• Version 6.0: EC002593

Zulassungen:

• TÜV, cULus, ECOLAB, FCC, IC, UKCA, ANATEL

Allgemeine Daten:

• Vorschriften: EN ISO 13849-1, EN ISO 14119, EN IEC 60947-5-3, EN IEC 61508
• Codierung: Individuelle Codierung, mehrfach anlernbar
• Frequenzband RFID: 125 kHz
• Gehäusematerial: Kunststoff, glasfaserverstärkter Thermoplast
• Bruttogewicht: 585 g

Sicherheitsbetrachtung:

• Verriegelungsfunktion: PL e, Kategorie 4, SIL 3
• Zuhaltefunktion: PL d, Kategorie 2, SIL 2
• Gebrauchsdauer: 20 Jahre

Mechanische Daten:

• Mechanische Lebensdauer: 1.000.000 Schaltspiele
• Zuhaltekraft: 1.150 N (FZh), max. 1.500 N (Fmax)
• Rastkraft: einstellbar (25 N / 50 N)
• Abmessungen: 120 mm x 87,5 mm x 35 mm

Elektrische Daten:

• Betriebsspannung: 24 VDC -15 % / +10 %
• Sichere digitale Ausgänge: 2, kurzschlussfest, p-schaltend
• Magnetansteuerung: -3 V bis 5 V (Low), 15 V bis 30 V (High)

Umgebungsbedingungen:

• Schutzart: IP66, IP66, IP69
• Umgebungstemperatur: +0 ... +60 °C
• Relative Feuchtigkeit: Max. 93 %, nicht kondensierend

Lieferumfang:

• Der Betätiger ist nicht im Lieferumfang enthalten.

Zubehör:

• Empfohlener Betätiger: AZ/AZM300-B1

Hinweise:

• Optionale Montageplatte MP-AZ/AZM300-1 für bündige Türen erhältlich.
• Geeignet für Glas- und Makrolontüren mit Montagesatz MS-AZ/AZM300-B1-1.

Typ: AZM 300Z-I2-ST-SD2P-A
