Schmersal 103001571 AZM 170SK-11/11ZRI-B1-2197 24VAC/DC Sicherheitszuhaltung

Ihre Wertung:
Durchschnittsbewertung
Artikelbewertung für Schmersal 103001571 AZM 170SK-11/11ZRI-B1-2197 24VAC/DC Sicherheitszuhaltung
( 4.3 / 5 ) 9 Wertungen

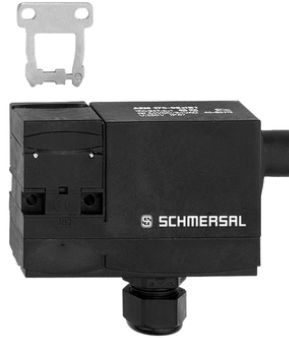

Schmersal 103001571
Abbildung kann vom Original abweichen !
288,74 EUR 301,30 EUR
( 343,60 EUR inkl. MwSt. )
zzgl. Versandkosten: 55,00 €
Auftragsbezogen · Lieferzeit ca. 20 Arbeitstageinfo_outline
1x Schmersal 103001571 AZM 170SK-11/11ZRI-B1-2197 24VAC/DC Sicherheitszuhaltung
Lieske-Nr.:1134662
Hersteller-Nr.: 103001571
Gewicht:0.123 kg
Typ:AZM 170SK-11/11ZRI-B1-2197 24VAC/DC

Produktinformationen zu Schmersal 103001571:

Schmersal Sicherheitsschalter AZM 170SK-11/11ZRI-B1-2197 24VAC/DC

Bestelldaten:

  • Produkt-Typbezeichnung: AZM 170SK-11/11ZRI-B1-2197 24VAC/DC
  • Artikelnummer (Bestellnummer): 103001571
  • EAN (European Article Number): 4030661422947
  • eCl@ss Nummer, Version 12.0: 27-27-26-03
  • eCl@ss Nummer, Version 11.0: 27-27-26-03
  • eCl@ss Nummer, Version 9.0: 27-27-26-03
  • ETIM Nummer, Version 7.0: EC002593
  • ETIM Nummer, Version 6.0: EC002593

Zulassungen - Vorschriften:

  • Zertifikate: IFA, cULus, CCC
  • Vorschriften: BG-GS-ET-19, EN ISO 13849-1, EN ISO 14119, EN IEC 60947-5-1

Allgemeine Daten:

  • Codierung: Individuelle Codierung
  • Codierstufe gemäß EN ISO 14119: hoch
  • Wirkprinzip: elektromechanisch
  • Werkstoff des Gehäuses: Kunststoff, glasfaserverstärkter Thermoplast, selbstverlöschend
  • Werkstoff des Betätigers: Nichtrostender Stahl
  • Bruttogewicht: 369 g

Allgemeine Daten - Eigenschaften:

  • Ruhestromprinzip: Ja
  • Hilfsentriegelung: Ja
  • Anzahl der Anfahrrichtungen: 2
  • Anzahl der Hilfskontakte: 2
  • Anzahl der Sicherheitskontakte: 2

Sicherheitsbetrachtung:

  • Performance Level: bis c
  • Kategorie: 1
  • B10D Öffner (NC): 2.000.000 Schaltspiele
  • Gebrauchsdauer: 20 Jahre
  • Hinweis: Einsetzbar bei 1-kanaliger Mechanik und ausreichendem Manipulationsschutz.
  • Performance Level bei 2-kanaligem Einsatz: bis d
  • Kategorie: 3

Mechanische Daten:

  • Betätigungsradius, minimum: 140 mm
  • Mechanische Lebensdauer, minimum: 1.000.000 Schaltspiele
  • Zuhaltekraft FZh gemäß EN ISO 14119: 1.000 N
  • Zuhaltekraft Fmax, maximum: 1.300 N
  • Rastkraft: 30 N
  • Zwangsöffnungsweg: 11 mm
  • Zwangsöffnungskraft je Öffnerkontakt, minimum: 8,5 N
  • Zwangsöffnungskraft, minimum: 17 N
  • Betätigungsgeschwindigkeit, maximum: 2 m/s
  • Befestigung: Schrauben (2x M5, Anzugsdrehmoment: 0,7 - 1 Nm, Torx T10)

Mechanische Daten - Anschlusstechnik:

  • Leitungseinführung: 1 x M20 x 1,5
  • Anschlussart: Schraubklemmen
  • Anschlussquerschnitt: 0,25 - 1,5 mm²
  • Zulässige Art der Leitung: Starr eindrähtig, starr mehrdrähtig, flexibel

Mechanische Daten - Abmessungen:

  • Länge des Sensors: 30 mm
  • Breite des Sensors: 108 mm
  • Höhe des Sensors: 84 mm

Umgebungsbedingungen:

  • Schutzart: IP67
  • Umgebungstemperatur: -25 ... +60 °C
  • Lager- und Transporttemperatur: +25 ... +85 °C
  • Schutzklasse: II

Elektrische Daten:

  • Thermischer Dauerstrom: 6 A
  • Bemessungssteuerspeisespannung: 24 VAC/DC
  • Elektrische Leistungsaufnahme, maximum: 12 W
  • Schaltelement: Magnet: 1 Schließer (NO), 1 Öffner (NC); Betätiger: 1 Schließer (NO), 1 Öffner (NC)
  • Schaltprinzip: Schleichschaltung, zwangsöffnender Öffner
  • Maximale Schalthäufigkeit: 1.000 /h

Lieferumfang:

  • Betätiger kann nicht nachbestellt werden!
  • Schlitzverschluss
  • Der Betätiger ist im Lieferumfang enthalten.
  • Hinweis: Zusätzliche seitliche Hilfsentriegelung, manuelle Entriegelung mit Dreikantschlüssel M3 (im Lieferumfang enthalten).



Fragen & Antworten

Wie ist die Lieferzeit von Schmersal 103001571 AZM 170SK-11/11ZRI-B1-2197 24VAC/DC Sicherheitszuhaltung ?

Der Artikel Schmersal 103001571 AZM 170SK-11/11ZRI-B1-2197 24VAC/DC Sicherheitszuhaltung ist derzeit nicht auf Lager und muss auftragsbezogen bestellt werden.

Er ist erfahrungsgemäß innerhalb von 20 Arbeitstagen versandbereit. Die Lieferzeit bezieht sich in der Regel auf 1 Stück. Bei Bestellung von größeren Mengen, können wir die Lieferzeit unter Umständen verkürzen. Stellen Sie dazu einfach eine Anfrage über die gewünschte Menge von Schmersal 103001571 an unser Vertriebsteam, um eine genaue Lieferzeit zu erfahren.

Wie kann ich den Artikel zu einem günstigeren Preis kaufen?

Wir bieten Ihnen an Schmersal 103001571 AZM 170SK-11/11ZRI-B1-2197 24VAC/DC Sicherheitszuhaltung bieten wir Ihnen immer zum bestmöglichen Preis an. Einen Rabatt von 2% auf Schmersal 103001571 AZM 170SK-11/11ZRI-B1-2197 24VAC/DC Sicherheitszuhaltung können wir Ihnen gewähren, wenn Sie bei der Bestellung die Zahlungsart Vorkasse wählen.

Wir bieten für Ihren Bedarf auch individuelle Preise an. Ein entsprechendes Angebot erhalten Sie über das Formular Anfragen.
