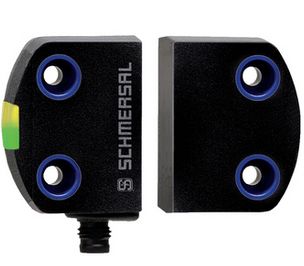

Schmersal RSS 260-I2-SD-ST Sicherheits-Sensor 103003603

Bestelldaten:

• Produkt-Typbezeichnung: RSS260-I2-SD-ST
• Artikelnummer (Bestellnummer): 103003603
• EAN (European Article Number): 4030661436463

• Version 12.0: 27-27-46-01
• Version 11.0: 27-27-24-03
• Version 9.0: 27-27-24-03

ETIM Nummer:

• Version 7.0: EC001829
• Version 6.0: EC001829

Zulassungen - Vorschriften:

• Zertifikate: TÜV, cULus, FCC, IC, UKCA, ANATEL

Allgemeine Daten:

• Vorschriften: EN ISO 13849-1, EN IEC 60947-5-3, EN IEC 61508
• Codierung: Individuelle Codierung, mehrfach anlernbar
• Codierstufe gemäß EN ISO 14119: hoch
• Wirkprinzip: RFID
• Frequenzband RFID: 125 kHz
• Sendeleistung RFID, maximum: -6 dB/m
• Gehäusebauform: Quader
• Einbaubedingungen (mechanisch): nicht bündig
• Topologie des Sensors: Reihenschaltungsgerät
• Werkstoff des Gehäuses: Kunststoff, Thermoplast, selbstverlöschend
• Werkstoff der aktiven Flächen: Kunststoff, Thermoplast
• Reaktionszeit, maximum: 100 ms
• Risikozeit, maximum: 200 ms
• Reaktionszeit der Sicherheitsausgänge bei Abschaltung durch Betätiger, maximum: 100 ms
• Bruttogewicht: 60 g

Allgemeine Daten - Eigenschaften:

• Serielle Diagnose: Ja
• Kurzschlusserkennung: Ja
• Querschlusserkennung: Ja
• Reihenschaltung: Ja
• Sicherheitsfunktionen: Ja
• Kaskadierbar: Ja
• Integrierte Anzeige, Status: Ja
• Anzahl der LEDs: 3
• Anzahl der Pole: 8
• Anzahl der sicheren digitalen Ausgänge: 2
• Anzahl der Reihenschaltung von Sensoren: 31

Sicherheitsbetrachtung:

• Vorschriften: EN ISO 13849-1, EN IEC 61508
• Performance Level, bis: e
• Kategorie: 4
• PFH-Wert: 6,80 x 10⁻¹⁰ /h
• PFD-Wert: 1,20 x 10⁻⁴
• Safety Integrity Level (SIL), geeignet für Anwendungen in: 3
• Gebrauchsdauer: 20 Jahre

Mechanische Daten:

• Betätigungsebene: seitlich, vorderseitig
• Aktive Fläche: seitlich, vorne
• Befestigung: Zur Montage der Sensoren reichen üblicherweise 20 mm Schraubenlänge. Bei Verwendung der Montageplatten werden 25 mm lange Schrauben empfohlen.
• Ausführung der Befestigungsschrauben: 2x M4
• Anzugsdrehmoment der Befestigungsschrauben, maximum: 0,8 Nm

Mechanische Daten - Schaltabstände gemäß EN IEC 60947-5-3:

• Typischer Schaltabstand, frontal: 12 mm
• Typischer Schaltabstand, seitlich: 9 mm
• Gesicherter Schaltabstand EIN Sao, frontal: 10 mm
• Gesicherter Schaltabstand AUS Sar, frontal: 18 mm
• Gesicherter Schaltabstand EIN Sao, seitlich: 6 mm
• Gesicherter Schaltabstand AUS Sar, seitlich: 15 mm
• Hinweis (Sao): Die Angaben des gesicherten Schaltabstands beziehen sich auf einen Temperaturbereich von −10 °C bis +60 °C. Bei einem Temperaturbereich von −28 °C bis +65 °C reduziert sich Sao um 2 mm.

Mechanische Daten - Anschlusstechnik:

• Hinweis (Länge der Sensorkette): Leitungslänge und Leitungsquerschnitt verändern den Spannungsfall in Abhängigkeit vom Ausgangsstrom.
• Anschlussart: Steckverbinder M8, 8-polig

Mechanische Daten - Abmessungen:

• Länge des Sensors: 29,5 mm
• Breite des Sensors: 39,2 mm
• Höhe des Sensors: 18 mm

Umgebungsbedingungen:

• Schutzart: IP65, IP65
• Umgebungstemperatur: -28 ... +65 °C
• Lager- und Transporttemperatur: -28 ... +85 °C
• Relative Feuchtigkeit, maximum: 93 %
• Hinweis (Relative Feuchtigkeit): nicht kondensierend, nicht vereisend
• Schwingfestigkeit: 10 ... 55 Hz, Amplitude 1 mm
• Schockfestigkeit: 30 g / 11 ms
• Zulässige Aufstellhöhe über NN, maximum: 2.000 m

Elektrische Daten:

• Betriebsspannung: 24 VDC -15 % / +10 % (stabilisiertes PELV-Netzteil)
• Betriebsstrom, minimum: 0,5 mA
• Leerlaufstrom I0, typisch: 35 mA
• Bemessungsbetriebsspannung: 24 VDC
• Bemessungsbetriebsstrom: 600 mA
• Bedingter Bemessungskurzschlussstrom: 100 A
• Bereitschaftsverzögerung, maximum: 2.000 ms
• Schaltfrequenz, maximum: 1 Hz
• Elektrische Absicherung, maximum: 2 A

Elektrische Daten - Sichere digitale Eingänge:

• Bezeichnung, Sicherheitseingänge: X1 und X2
• Stromaufnahme der Sicherheitseingänge: 5 mA

Elektrische Daten - Serielle Diagnose SD:

• Bezeichnung, Serielle Diagnose SD: OUT
• Betriebsstrom: 150 mA
• Leitungskapazität: 50 nF

Kontaktbelegung:
