Schmersal 103007358 A-K8P-M12-S-G-5M-BK-2-X-A-2 Steckverbinder M12 8pol content_copy

Das A-K8P-M12-S-G-5M-BK-2-X-A-4-69 ist ein hochwertiges M12-Verbindungskabel mit 8-poliger Kupplung und einer Leitungslänge von 5 Metern. Das Kabel ist für den industriellen Einsatz in anspruchsvollen Umgebungen konzipiert und erfüllt die Anforderungen nach EN IEC 61076-2-101. Mit einem robusten PUR-Mantel ist das Kabel halogenfrei, schleppkettentauglich und bietet hohe Flexibilität bei gleichzeitig hervorragender Widerstandsfähigkeit gegenüber mechanischer Beanspruchung.

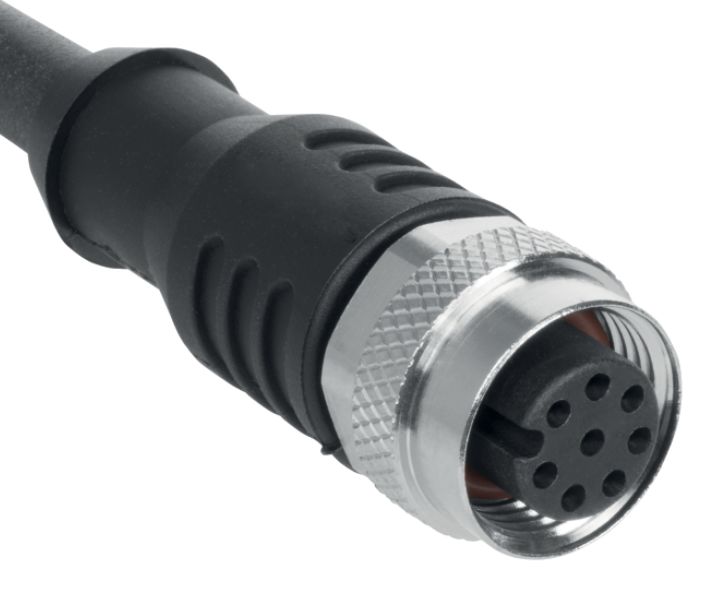

Der gerade M12-Steckverbinder ist mit einer A-Codierung und einer zuverlässigen Schraubverriegelung ausgestattet, die sicheren Halt bei Vibrationen garantiert. Das Gehäuse des Steckverbinders besteht aus vernickeltem Metall (CuZn), während der Griffkörper aus widerstandsfähigem TPU gefertigt ist. Das Kabel bietet Schutzarten bis IP69, was bedeutet, dass es gegen Staub, Wasser und Hochdruckreinigung beständig ist.

Das Kabel ist für einen Temperaturbereich von -30 °C bis +90 °C im bewegten Zustand geeignet und hält Belastungen in Schleppketten bei Temperaturen von -25 °C bis +60 °C stand. Es verfügt über 8 Adern mit einem Querschnitt von 0,25 mm² und ist für eine maximale Betriebsspannung von 30 VAC / 30 VDC sowie einen Betriebsstrom von 2 A ausgelegt.

Dank der präzisen PIN-Belegung eignet sich das Kabel ideal für den Anschluss von Sensoren, Aktoren und weiteren industriellen Komponenten.
Technische Daten – A-K8P-M12-S-G-5M-BK-2-X-A-4-69:

Bestelldaten:

Produkt-Typbezeichnung: A-K8P-M12-S-G-5M-BK-2-X-A-4-69
Artikelnummer: 103007358
EAN: 4030661445373

Zulassungen und Vorschriften:

Zertifikate: cULus
Vorschriften: EN IEC 61076-2-101

Allgemeine Daten:

Ausführung: Gerade
Bruttogewicht: 244 g
Halogenfrei: Ja
Schleppkettentauglich: Ja
Anzahl der Leitungsadern: 8

Mechanische Daten:

Drehmoment, max.: 1 Nm

Mechanische Daten – Anschlusstechnik:

Leitungslänge: 5 m
Aderquerschnitt: 0,25 mm²
Leitungsdurchmesser: 5,9 mm
Biegeradius (fest): 5 x Leitungsdurchmesser
Biegeradius (bewegt): 10 x Leitungsdurchmesser
Farbe des Leitungsmantels: Schwarz
Werkstoff des Leitungsmantels: PUR

Mechanische Daten – Steckverbinder Seite A:

Steckverbindertyp: Kupplung, M12
Bauform: Gerade
Codierung des Steckers: A
Verriegelung des Steckers: Schraubverriegelung
Werkstoff der Verschraubung: Metall, CuZn, vernickelt
Werkstoff des Griffkörpers: Kunststoff, TPU
Farbe des Griffkörpers: Schwarz

Mechanische Daten – Steckverbinder Seite B:

Codierung des Steckers: A
Farbe des Griffkörpers: Schwarz

Umgebungsbedingungen:

Schutzart: IP65 / IP65 / IP69
Umgebungstemperatur (Steckverbinder): -30 °C bis +90 °C
Umgebungstemperatur (fest): -50 °C bis +90 °C
Umgebungstemperatur (bewegt): -30 °C bis +90 °C
Umgebungstemperatur (Schleppkette): -25 °C bis +60 °C

Elektrische Daten:

Thermischer Dauerstrom: 2 A
Bemessungsbetriebsspannung: 30 VAC / 30 VDC
Bemessungsbetriebsstrom: 2.000 mA

Kontaktbelegung:

PIN 1: Weiß
PIN 2: Braun
PIN 3: Grün
PIN 4: Gelb
PIN 5: Grau
PIN 6: Rosa
PIN 7: Blau
PIN 8: Rot
Typ: A-K8P-M12-S-G-5M-BK-2-X-A-2-69
