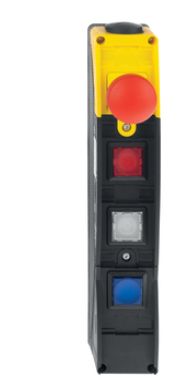

Schmersal BDF 200-NH-20-LT-LT-LT-2875 Bedienfeld 103007783

Das BDF200-NH-20-LT-LT-LT-2875 ist ein vielseitig einsetzbares Befehls- und Meldegerät, das speziell für die Installation an Maschinen und industriellen Anlagen entwickelt wurde. Das Gerät kombiniert mehrere Bedien- und Sicherheitselemente in einem kompakten Aufbaugehäuse. Die Hauptkomponente des Gerätes ist ein NOT-HALT-Schlagtaster, der für die sichere Abschaltung von Maschinen gemäß EN ISO 13850 und EN IEC 60947-5-5 ausgelegt ist. Ergänzt wird der NOT-HALT-Taster durch drei beleuchtbare Drucktaster, deren Farben individuell austauschbar sind.

Das Gehäuse besteht aus robustem, glasfaserverstärktem Thermoplast, der selbstverlöschend ist und sich durch hohe Widerstandsfähigkeit auszeichnet. Das Gerät ist gegen Staub und Wasser geschützt (Schutzart IP65) und eignet sich daher auch für anspruchsvolle Umgebungen.

Das BDF200 verfügt über eine hohe mechanische Lebensdauer von bis zu 1 Million Schaltspielen für die Drucktaster und 100.000 Schaltspielen für den NOT-HALT-Taster. Die elektrische Verbindung erfolgt über abnehmbare Schraubklemmen, wodurch die Installation einfach und flexibel ist. Die integrierten Kabelverschraubungen ermöglichen eine sichere Leitungsführung mit einem Klemmbereich von 6 bis 13 mm.

Dank der kompakten Bauweise mit einer Höhe von 249 mm und einer Breite von 40 mm eignet sich das Gerät ideal für die Montage an 40 mm Profilen.
Technische Daten – BDF200-NH-20-LT-LT-LT-2875:

Bestelldaten:

Produkt-Typbezeichnung: BDF200-NH-20-LT-LT-LT-2875
Artikelnummer: 103007783
EAN: 4030661451794

Zulassungen und Zertifikate:

cULus

Vorschriften:

EN ISO 13850
EN IEC 60947-5-1
EN IEC 60947-5-5
EN IEC 60947-1

Material und Gewicht:

Ausführung: Aufbaugehäuse
Gehäusematerial: Kunststoff, glasfaserverstärkter Thermoplast, selbstverlöschend
Bruttogewicht: 280 g

Belegte Positionen:

Position 1: NOT-HALT Schlagtaster
Position 2: Leuchtdrucktaster (Farbe austauschbar)
Position 3: Leuchtdrucktaster (Farbe austauschbar)
Position 4: Leuchtdrucktaster (Farbe austauschbar)

Eigenschaften:

NOT-HALT-Taster: Ja
Sicherheitsfunktionen: Ja
Abnehmbare Klemmen: Ja
Anzahl der Leitungsadern: 16

Sicherheitsbetrachtung:

Vorschriften: EN ISO 13849-1
Gebrauchsdauer: 20 Jahre

Mechanische Daten:

Mechanische Lebensdauer, NOT-HALT-Taster: 100.000 Schaltspiele
Mechanische Lebensdauer, Befehlsgeräte: 1.000.000 Schaltspiele
Betätigungshub: 3 mm
Betätigungskraft, max.: 8 N
Kontaktkraft, typisch: 1 N

Mechanische Daten – Anschlusstechnik:

Leitungseinführung: Kabelverschraubung M20
Klemmbereich der Kabelverschraubung: 6 mm bis 13 mm
Aderquerschnitt: 0,5 mm²

Mechanische Daten – Abmessungen:

Breite: 40 mm
Höhe: 69 mm
Tiefe: 249 mm

Umgebungsbedingungen:

Schutzart: IP65
Umgebungstemperatur: -25 bis +65 °C
Schwingfestigkeit: 10 bis 100 Hz, mit 20 g
Schockfestigkeit: 100 g / 6 ms

Isolationskennwerte:

Bemessungsisolationsspannung Ui: 250 VAC
Bemessungsstoßspannungsfestigkeit Uimp: 2,5 kV
Überspannungskategorie: III
Verschmutzungsgrad: 3

Elektrische Daten:

Thermischer Dauerstrom: 2 A / 2,5 A
LED Stromaufnahme (Bedienelemente): 16 mA
Bemessungsbetriebsspannung: 24 VDC
Spannung, Gebrauchskategorie AC-15: 24 VAC
Strom, Gebrauchskategorie AC-15: 2 A
Spannung, Gebrauchskategorie DC-13: 24 VDC
Strom, Gebrauchskategorie DC-13: 1 A
Externe Leitungs- und Geräteabsicherung: 2,5 A T

Zustandsanzeige:

Farbe der Meldeleuchte: ohne (Blindstopfen, schwarz)

Sonstiges:

Applikationsanwendung: Geeignet für 40 mm Profile
Typ: BDF200-NH-20-LT-LT-LT-2875
