Schmersal BDF 200-NHK-20-LT-LT-LT-2875 Bedienfeld 103007786

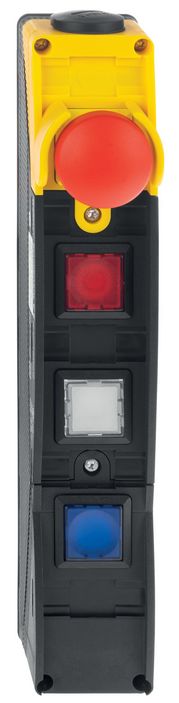

Das BDF200-NHK-20-LT-LT-LT-2875 ist ein kompaktes und robustes Befehls- und Meldegerät, das speziell für die Montage an Maschinen und industriellen Anlagen entwickelt wurde. Es zeichnet sich durch einen NOT-HALT-Schlagtaster mit Schutzkragen aus, der unbeabsichtigtes Betätigen verhindert und somit die Sicherheit erhöht. Das Gerät bietet zudem drei beleuchtbare Drucktaster, deren Farben austauschbar sind, um flexible Steuerungs- und Anzeigeoptionen zu ermöglichen.

Das Gehäuse besteht aus selbstverlöschendem, glasfaserverstärktem Thermoplast, das sowohl mechanisch als auch elektrisch belastbar ist. Dank der Schutzart IP65 ist das Gerät gegen Staub und Strahlwasser geschützt, was es ideal für raue Industrieumgebungen macht. Die elektrische Verbindung erfolgt über abnehmbare Schraubklemmen, was eine einfache Installation ermöglicht.

Das NOT-HALT-System des Geräts entspricht den Vorschriften gemäß EN ISO 13850 und EN IEC 60947-5-5. Der Schutzkragen um den NOT-HALT-Taster gewährleistet, dass der Schalter nur bei bewusster Betätigung ausgelöst wird, was ungewollte Stillstände der Anlage verhindert.

Mit einer mechanischen Lebensdauer von bis zu 1 Million Schaltspielen ist das Gerät äußerst langlebig und wartungsarm. Das BDF200-NHK eignet sich für den Einbau auf 40 mm Profile, was eine flexible Integration in bestehende Maschinenkonzepte ermöglicht.
Technische Daten – BDF200-NHK-20-LT-LT-LT-2875:

Bestelldaten:

Produkt-Typbezeichnung: BDF200-NHK-20-LT-LT-LT-2875
Artikelnummer: 103007786
EAN: 4030661451824

Zulassungen und Zertifikate:

cULus

Vorschriften:

EN ISO 13850
EN IEC 60947-5-1
EN IEC 60947-5-5
EN IEC 60947-1

Material und Gewicht:

Ausführung: Aufbaugehäuse
Gehäusematerial: Kunststoff, glasfaserverstärkter Thermoplast, selbstverlöschend
Bruttogewicht: 280 g

Belegte Positionen:

Position 1: NOT-HALT Schlagtaster mit Schutzkragen
Position 2: Leuchtdrucktaster (Farbe austauschbar)
Position 3: Leuchtdrucktaster (Farbe austauschbar)
Position 4: Leuchtdrucktaster (Farbe austauschbar)

Eigenschaften:

NOT-HALT-Taster: Ja
Schutzkragen im Gehäusedeckel: Ja
Sicherheitsfunktionen: Ja
Abnehmbare Klemmen: Ja
Anzahl der Leitungsadern: 16

Sicherheitsbetrachtung:

Vorschriften: EN ISO 13849-1
Gebrauchsdauer: 20 Jahre
B10D Öffner (NC): 100.000 Schaltspiele

Mechanische Daten:

Position der Kabeldurchführung: Unten
Mechanische Lebensdauer, NOT-HALT-Taster: 100.000 Schaltspiele
Mechanische Lebensdauer, Befehlsgeräte: 1.000.000 Schaltspiele
Betätigungshub: 3 mm
Betätigungskraft, max.: 8 N (pro Kontakt)
Kontaktkraft, typisch: 1 N

Mechanische Daten – Anschlusstechnik:

Leitungseinführung: Kabelverschraubung M20
Klemmbereich der Kabelverschraubung: 6 mm bis 13 mm
Aderquerschnitt: 0,5 mm²
Anschluss (mechanisch): Abnehmbare Schraubklemmen

Mechanische Daten – Abmessungen:

Breite: 40 mm
Höhe: 69 mm
Tiefe: 249 mm

Umgebungsbedingungen:

Schutzart: IP65
Umgebungstemperatur: -25 bis +65 °C
Schwingfestigkeit: 10 bis 100 Hz, mit 20 g
Schockfestigkeit: 100 g / 6 ms

Isolationskennwerte:

Bemessungsisolationsspannung Ui: 250 VAC
Bemessungsstoßspannungsfestigkeit Uimp: 2,5 kV
Überspannungskategorie: III
Verschmutzungsgrad: 3

Elektrische Daten:

Thermischer Dauerstrom: 2 A / 2,5 A
LED-Stromaufnahme (Bedienelemente): 16 mA
Bemessungsbetriebsspannung: 24 VDC
Spannung, Gebrauchskategorie AC-15: 24 VAC
Strom, Gebrauchskategorie AC-15: 2 A
Spannung, Gebrauchskategorie DC-13: 24 VDC
Strom, Gebrauchskategorie DC-13: 1 A
Externe Leitungs- und Geräteabsicherung: 2,5 A T

Zustandsanzeige:

Farbe der Meldeleuchte: Ohne (Blindstopfen, schwarz)

Sonstiges:

Applikationsanwendung: Geeignet für 40 mm Profile
Typ: BDF200-NHK-20-LT-LT-LT-2875
