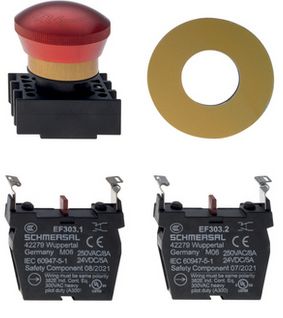

Schmersal 103008214 EDRR40RT/2x303/GB NOT-HALT Schlagtaster rot content_copy

Der EDRR40RT/2x303/GB ist ein vielseitiger Drucktaster mit Dreh-Zug-Entriegelung, der für Sicherheitsfunktionen gemäß EN ISO 13850 geeignet ist. Er verfügt über eine robuste Aluminiumkonstruktion, eine rote Druckkappe und bietet zuverlässige Funktionalität in anspruchsvollen Umgebungen.

Technische Daten:

Produkt-Typbezeichnung:

• EDRR40RT/2x303/GB

Artikelnummer:

• 103008214

EAN:

• 4030661452838

eCl@ss Nummern:

• Version 12.0: 27-37-12-12
• Version 11.0: 27-37-12-12
• Version 9.0: 27-37-12-12

ETIM Nummern:

• Version 7.0: EC001038
• Version 6.0: EC001038

Zulassungen - Vorschriften:

• Zertifikate: cULus
• Vorschriften: EN ISO 13850, EN IEC 60947-5-1, EN IEC 60947-1

Allgemeine Daten:

• Werkstoff des Bedienteils: Aluminium
• Farbe des Bedienteils: Rot
• Bruttogewicht: 80 g

Allgemeine Daten - Eigenschaften:

• Sicherheitsfunktionen: Ja
• Verrastend vorhanden: Ja
• Vollisolation: Ja
• Anzahl der Öffner: 2
• Anzahl der Schließer: 2

Mechanische Daten:

• Entriegelung: Dreh-Zug-Entriegelung
• Mechanische Lebensdauer, minimum: 100.000 Schaltspiele
• Betätigungshub: 5 mm
• Zwangsöffnungsweg: 2 mm
• Kontaktöffnungsweite: 3 mm (Schließer NO), 3 mm (Öffner NC)
• Befestigung: Montageflansch ELM
• Anzugsdrehmoment der Schraube: 0,6 Nm
• Montageflansch-Position: 1, 3

Mechanische Daten - Anschlusstechnik:

• Anschlussart: Schraubanschluss M20 x 1.5
• Anschlussquerschnitt:
- Minimum: 0,5 mm² (starr/flexibel)
- Maximum: 2,5 mm² (starr), 1,5 mm² (flexibel)

• Hinweis: Alle Angaben einschließlich Aderendhülsen

Mechanische Daten - Abmessungen:

• Länge: 46 mm
• Höhe: 29 mm
• Tiefe: 65 mm
• Durchmesser der Kappe: 38,5 mm
• Einbaudurchmesser: 22,3 mm
• Dicke der Frontplatte: 1,5 - 6 mm

Umgebungsbedingungen:

• Schutzart: IP65
• Schutzart des Schaltraumes: IP65
• Schutzart der Klemmen/Anschlüsse: IP65
• Umgebungstemperatur: -25 ... +80 °C
• Schockfestigkeit: 70 g / 4 ms
• Erschütterungsfestigkeit: 20 g / 10 … 200 Hz

Umgebungsbedingungen - Isolationskennwerte:

• Bemessungsisolationsspannung Ui: 400 V

Elektrische Daten:

• Thermischer Dauerstrom: 10 A
• Spannung, Gebrauchskategorie AC-15: 230 VAC
• Strom, Gebrauchskategorie AC-15: 8 A
• Spannung, Gebrauchskategorie DC-13: 24 VDC
• Strom, Gebrauchskategorie DC-13: 5 A
• Schaltelement: Öffner (NC), Schließer (NO)
• Schaltprinzip: Schleichschaltung
• Prelldauer, maximum: 5 ms
• Maximale Schalthäufigkeit: 600 /h
• Kontaktbezeichnung: 11-12, 23-24

Lieferumfang:

• Hinweis: Lieferung mit Montageflansch ELM
