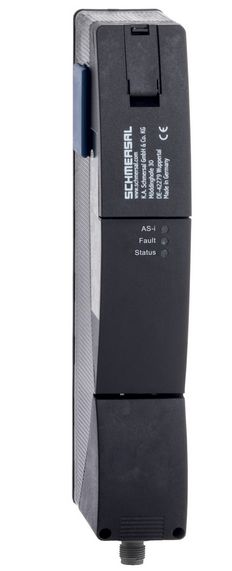

Schmersal AZM201B-ST-T-AS-P Sicherheitszuhaltung 103025859

Der AZM201B-ST-T-AS-P ist ein RFID-gesteuerter Sicherheitsschalter mit integrierter AS-Interface (AS-i) Safety-Slave Funktion, der speziell für die Absicherung von Schutzeinrichtungen wie Türen, Klappen oder Hauben entwickelt wurde. Der Schalter arbeitet nach dem Ruhestromprinzip und bietet manipulationssicheren Schutz durch die Verwendung von universeller Codierung.

Dank seiner Zertifizierungen durch TÜV, cULus und ASi-SaW erfüllt der AZM201B-ST-T-AS-P höchste Sicherheitsstandards bis Performance Level e (PL e) und Kategorie 4 gemäß EN ISO 13849-1. Der Schalter erreicht ein Safety Integrity Level (SIL) 3 und wird zur Überwachung von sicherheitskritischen Maschinenbewegungen eingesetzt.

Der Schalter verwendet ein RFID-System im Frequenzbereich von 125 kHz, um den Betätiger zuverlässig zu erkennen. Die integrierte Statusanzeige mit LEDs gibt Informationen über den aktuellen Betriebszustand, Kommunikationsfehler und Manipulationsversuche.

Der Sicherheitsschalter besitzt eine hohe Zuhaltekraft von bis zu 2.600 N und eine Hilfsentriegelung, die im Notfall von innen mit einem Dreikantschlüssel betätigt werden kann (im Lieferumfang enthalten). Die elektrische Verbindung erfolgt über einen 4-poligen M12-Stecker mit A-Codierung, und das Gerät ist für den Betrieb mit AS-i Version 3.0 konzipiert.

Der AZM201B-ST-T-AS-P eignet sich für den Einsatz in rauen Umgebungen mit Schutzarten IP66 und IP66.
Technische Daten – AZM201B-ST-T-AS-P:

Bestelldaten:

Produkt-Typbezeichnung: AZM201B-ST-T-AS-P
Artikelnummer: 103025859
EAN: 4030661524191

Zulassungen und Vorschriften:

TÜV
cULus
ASi-SaW
FCC
IC
ANATEL

Vorschriften:

EN IEC 62026-2
EN ISO 13849-1
EN ISO 14119
EN IEC 60947-5-3
EN IEC 61508

Material und Gewicht:

Gehäusematerial: Kunststoff, glasfaserverstärkter Thermoplast
Bruttogewicht: 537 g

Eigenschaften:

Codierung: Universelle Codierung
Wirkprinzip: RFID
Frequenzband RFID: 125 kHz
Sendeleistung RFID, max.: -6 dB/m
Reaktionszeit, max.: 100 ms
Risikozeit, max.: 200 ms

Sicherheitsfunktionen:

Ruhestromprinzip: Ja
Betätiger-Überwachung: Ja
Rastung: Ja
Hilfsentriegelung: Ja

Sicherheitsbetrachtung:

Performance Level (PL), bis: e
Kategorie: 4
PFH-Wert: 1,81 x 10⁻⁹ /h
PFD-Wert: 1,59 x 10⁻⁴
SIL: Geeignet für Anwendungen in SIL 3
Gebrauchsdauer: 20 Jahre

Mechanische Daten:

Mechanische Lebensdauer, min.: 1.000.000 Schaltspiele
Zuhaltekraft (FZh): 2.000 N
Hinweis: 1.000 N mit Betätiger AZ/AZM201-B30 für Innenanbau
Max. Zuhaltekraft (Fmax): 2.600 N
Hinweis: 1.300 N mit Betätiger AZ/AZM201-B30 für Innenanbau
Rastkraft: 30 N
Max. Betätigungsgeschwindigkeit: 0,2 m/s
Befestigungsschrauben: 2x M6
Anzugsdrehmoment, max.: 8 Nm
Anzugsdrehmoment für Gehäusedeckel: 0,7 bis 1 Nm (Torx T10)

Mechanische Daten – Anschlusstechnik:

Anschlussart: Einbaustecker M12, 4-polig, A-Codierung

Mechanische Daten – Abmessungen:

Länge: 50 mm
Breite: 40 mm
Höhe: 235,5 mm

Umgebungsbedingungen:

Schutzart: IP66 / IP66
Umgebungstemperatur: -25 °C bis +60 °C
Lager- und Transporttemperatur: -25 °C bis +85 °C
Max. relative Feuchtigkeit: 93 % (nicht kondensierend, nicht vereisend)
Schwingfestigkeit: 10 bis 150 Hz, Amplitude 0,35 mm
Schockfestigkeit: 30 g / 11 ms
Schutzklasse: III
Max. Aufstellhöhe: 2.000 m über NN

Isolationskennwerte:

Bemessungsisolationsspannung (Ui): 32 VDC
Bemessungsstoßspannungsfestigkeit (Uimp): 0,8 kV
Überspannungskategorie: III
Verschmutzungsgrad: 3

Elektrische Daten:

Bereitschaftsverzögerung, max.: 4.000 ms
Max. Schaltfrequenz: 1 Hz

AS-Interface Daten:

Betriebsspannung: 26,5 bis 31,6 VDC (Verpolungsschutz)
Max. AS-i Stromaufnahme: 100 mA
AS-i Version: V 3.0
Profil: S-7.B.F.E
Typ: AZM201B-ST-T-AS-P
