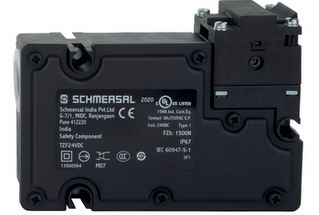

Schmersal TZFS24VDC Sicherheitszuhaltung 131017671

Der TZFS24VDC ist ein kompakter elektromechanischer Sicherheitsschalter mit Zuhaltefunktion, der speziell für die Absicherung von verschiebbaren, abnehmbaren und drehbaren Schutzeinrichtungen konzipiert ist. Der Schalter arbeitet nach dem Ruhestromprinzip, sodass die Zuhaltung bei einem Stromausfall gelöst wird, was eine wichtige Sicherheitsmaßnahme darstellt.

Das Gehäuse besteht aus robustem glasfaserverstärktem Kunststoff, was dem Gerät eine hohe mechanische Stabilität verleiht. Die Zuhaltekraft von 1.500 N gemäß EN ISO 14119 sorgt dafür, dass die Schutzeinrichtung sicher geschlossen bleibt, selbst bei starken äußeren Einwirkungen. Der Sicherheitsschalter bietet Schutzarten IP65 und IP65, wodurch er gegen Staub, Wasser und andere Umwelteinflüsse bestens geschützt ist.

Der TZFS24VDC verfügt über zwei Sicherheitskontakte und einen Hilfskontakt, die zwangsöffnend und somit besonders zuverlässig sind. Mit einer Hilfsentriegelung, die mit einem Dreikantschlüssel M3 manuell betätigt werden kann (im Lieferumfang enthalten), ist der Schalter ideal für Wartungsarbeiten oder Notfälle.

Das Gerät hat eine Bemessungssteuerspeisespannung von 24 VDC und unterstützt sowohl AC- als auch DC-Schaltkategorien. Der Anschluss erfolgt über Schraubklemmen, die eine einfache und sichere Installation ermöglichen.

Der Sicherheitsschalter erfüllt die Anforderungen gemäß EN ISO 13849-1 und erreicht je nach Anwendung einen Performance Level bis zu e.
Technische Daten – TZFS24VDC:

Bestelldaten:

Produkt-Typbezeichnung: TZFS24VDC
Artikelnummer: 131017671
EAN: 8905236105999

Zulassungen und Zertifikate:

cULus
CCC

Vorschriften:

BG-GS-ET-19
EN IEC 60947-5-1

Material und Gewicht:

Gehäusematerial: Kunststoff, glasfaserverstärkter Thermoplast
Bruttogewicht: 480 g

Eigenschaften:

Ruhestromprinzip: Ja
Hilfsentriegelung: Ja (Dreikantschlüssel M3 im Lieferumfang enthalten)
Anzahl der Anfahrrichtungen: 4
Anzahl der Sicherheitskontakte: 2
Anzahl der Hilfskontakte: 1

Sicherheitsbetrachtung:

Vorschriften: EN ISO 13849-1
Performance Level, bis: c (bei 1-kanaligem Einsatz)
Performance Level, bis: d (bei 2-kanaligem Einsatz)
Performance Level, bis: e (Zuhaltefunktion)
Kategorie: 1 / 3
B10D Öffner (NC): 2.000.000 Schaltspiele
B10D Schließer (NO): 1.000.000 Schaltspiele
Gebrauchsdauer: 20 Jahre

Mechanische Daten:

Mechanische Lebensdauer: 1.000.000 Schaltspiele
Zuhaltekraft (FZh): 1.500 N
Rastkraft: 20 N
Zwangsöffnungsweg: 3,5 mm
Zwangsöffnungskraft: 20 N je Öffnerkontakt
Max. Betätigungsgeschwindigkeit: 0,3 m/s

Mechanische Daten – Anschlusstechnik:

Leitungseinführung: 1 x M20 x 1,5
Anschlussart: Schraubklemmen
Anschlussquerschnitt, min.: 1 x 0,5 mm²
Anschlussquerschnitt, max.: 1 x 1,5 mm²

Mechanische Daten – Abmessungen:

Länge des Sensors: 41 mm
Breite des Sensors: 129 mm
Höhe des Sensors: 92,5 mm

Umgebungsbedingungen:

Schutzart: IP65 / IP65
Umgebungstemperatur: 0 bis +50 °C
Relative Feuchtigkeit: Nicht kondensierend, nicht vereisend

Isolationskennwerte:

Bemessungsisolationsspannung (Ui): 250 VAC
Bemessungsstoßspannungsfestigkeit (Uimp): 2,5 kV

Elektrische Daten:

Thermischer Dauerstrom: 4 A
Bemessungssteuerspeisespannung: 24 VDC
Bedingter Bemessungskurzschlussstrom: 1.000 A
Elektrische Leistungsaufnahme, max.: 8,5 W
Schaltprinzip: Schleichschaltung
Max. Schalthäufigkeit: 1.200 Schaltspiele pro Stunde
Kontaktmaterial: Silber

Elektrische Daten – Sicherheitskontakte:

Spannung, Gebrauchskategorie AC-15: 230 VAC
Strom, Gebrauchskategorie AC-15: 4 A
Spannung, Gebrauchskategorie DC-13: 24 VDC
Strom, Gebrauchskategorie DC-13: 4 A

Elektrische Daten – Hilfskontakte:

Spannung, Gebrauchskategorie AC-15: 230 VAC
Strom, Gebrauchskategorie AC-15: 4 A
Spannung, Gebrauchskategorie DC-13: 24 VDC
Strom, Gebrauchskategorie DC-13: 4 A

Applikationsanwendungen:

Verschiebbare Schutzeinrichtung
Abnehmbare Schutzeinrichtung
Drehbare Schutzeinrichtung

Lieferumfang:

Inklusive Betätiger TZ/CO
Dreikantschlüssel M3 zur manuellen Entriegelung
Typ: TZFS24VDC
