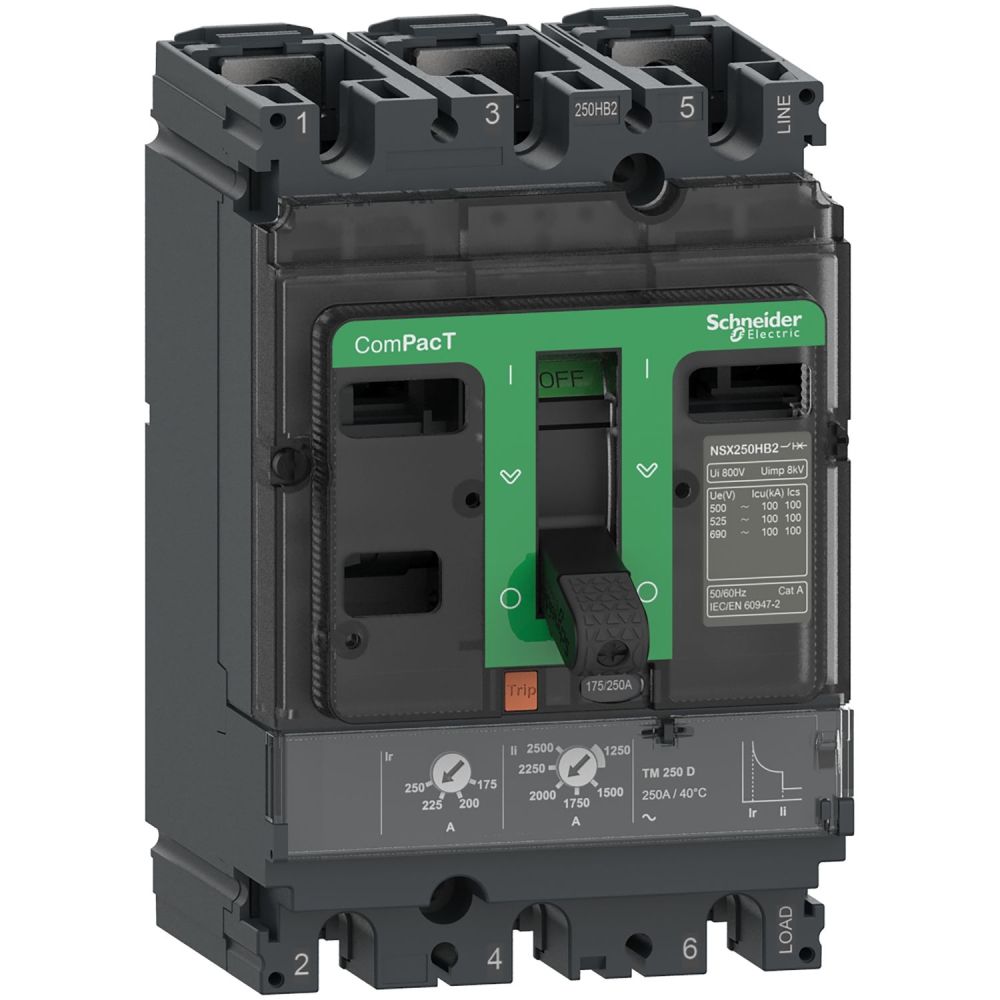

Schneider Electric C25W3TM160 Kompaktleistungsschalter ComPacT NSX250HB2 content_copy

Der ComPacT NSX250HB2 von Schneider Electric ist ein 3-poliger Leistungsschalter in Festeinbau, der für die Verteilung in industriellen und gewerblichen Anlagen konzipiert ist. Er gehört zur Baureihe ComPacT und verfügt über ein thermomagnetisches Auslösegerät vom Typ TM-D, das einen einstellbaren thermischen Überlastschutz (L) und einen festen magnetischen Kurzschlussschutz (I) bietet. Die Schutzfunktionen sind auf die Anforderungen von Verteilungssystemen abgestimmt, wobei der thermische Schutz für Langzeitschutz bei Überlastung und der magnetische Schutz für unverzögerte Abschaltung bei Kurzschluss sorgt. Der Bemessungsstrom beträgt 160 A bei einer Umgebungstemperatur von 40 °C, wobei der Einstellbereich für den thermischen Schutz zwischen 0,7 und 1 x In liegt. Die Verzögerungszeit des thermischen Schutzes ist fest vorgegeben und beträgt 120 bis 400 Sekunden bei 1,5 x In sowie 15 Sekunden bei 6 x Ir. Der unverzögerte Kurzschlussschutz ist auf einen Wert von 1.250 A fest eingestellt. Der Schalter ist für eine Betriebsspannung von 690 V AC bei 50/60 Hz ausgelegt und verfügt über ein Bemessungs-Kurzschlussausschaltvermögen (Icu) von 100 kA bei 500 V, 525 V und 660/690 V AC, was ihn für Anwendungen mit hohen Kurzschlussströmen geeignet macht. Die Bemessungs-Isolationsspannung beträgt 800 V AC, und die Bemessungs-Stoßspannungsfestigkeit liegt bei 8 kV, was eine hohe elektrische Festigkeit gewährleistet. Die mechanische Lebensdauer beträgt 20.000 Zyklen, die elektrische Lebensdauer variiert je nach Betriebsspannung und Last, wobei bei 690 V und Nennlast 5.000 Zyklen erreicht werden. Die Verlustleistung pro Pol beträgt 11,78 W, was für die Wärmeabfuhr und die Betriebssicherheit relevant ist.

Einsatzbereiche
Der Leistungsschalter ist für die Verteilung in industriellen und gewerblichen Elektroanlagen geeignet, insbesondere in Umgebungen, in denen hohe elektrische Belastungen und Sicherheitsanforderungen bestehen. Er ist für die Nutzung in Kategorie A Umgebungen ausgelegt, was auf eine Anwendung in industriellen oder gewerblichen Betrieben hinweist. Die Betriebstemperatur reicht von -25 °C bis 70 °C, und die relative Luftfeuchtigkeit kann bis zu 95 % betragen, wobei keine Kondensation auftreten darf. Die Betriebshöhe beträgt bis zu 2.000 m ohne Leistungsreduzierung, darüber ist eine Leistungsreduzierung erforderlich. Die Schutzart IP40 gemäß IEC 60529 schützt vor Berührung mit festen Objekten größer als 1 mm und vor Spritzwasser, wodurch der Schalter für Innenrauminstallationen geeignet ist. Die Schutzart IK07 gemäß IEC 62262 bietet Schutz gegen mechanische Einwirkungen, wie z. B. Stöße mit einem Hammer von 0,7 J, was ihn für Anlagen mit geringem mechanischen Beanspruchungsrisiko geeignet macht. Die Schutzklasse II auf der Vorderseite bedeutet, dass der Schalter keine Schutzleitungsverbindung erfordert, da er durch doppelte oder verstärkte Isolierung geschützt ist.

Funktionen und Ausstattung im Detail
Der Schalter verfügt über einen Kippschalter als Steuerungstyp, der für die manuelle Betätigung des Schalters vorgesehen ist. Die Montage erfolgt fest auf einer Rückwand, wobei die Montageposition horizontal, vertikal oder auf dem Rücken liegend möglich ist. Die Anschlüsse befinden sich auf der Frontseite, sowohl oben als auch unten, und sind auf ein Anschlussraster von 35 mm ausgelegt, was eine Standardisierung der Montage ermöglicht. Die Abmessungen betragen 105 mm (Breite) x 161 mm (Höhe) x 86 mm (Tiefe), und das Produktgewicht beträgt 2,4 kg. Der Schalter ist für die Nutzung in Überspannungskategorie III ausgelegt, was auf eine Installation in Anlagen mit hoher elektrischer Belastung hinweist. Der Verschmutzungsgrad beträgt 3 gemäß IEC 60664-1, was eine hohe Verschmutzungsanfälligkeit der Umgebung voraussetzt. Der Schalter ist ohne Erdschlussschutz ausgestattet, was bedeutet, dass er keine speziellen Funktionen für den Schutz gegen Erdschluss bietet. Die Anzahl der Steckplätze für elektrische Hilfseinrichtungen beträgt 5, was die Integration von Zusatzmodulen wie Hilfsschaltern, Kommunikationsmodulen oder Messgeräten ermöglicht.

Technik verständlich erklärt
Das thermomagnetische Auslösegerät (TM-D) kombiniert zwei Schutzprinzipien: den thermischen Schutz, der auf der Wärmeentwicklung bei Überlastung basiert, und den magnetischen Schutz, der auf dem magnetischen Feld bei hohen Strömen reagiert. Der thermische Schutz ist einstellbar, sodass er an die spezifischen Anforderungen der Last angepasst werden kann, während der magnetische Schutz fest eingestellt ist, um bei plötzlichen Kurzschlüssen schnell zu reagieren. Die Bemessungs-Kurzschlussausschaltvermögen (Icu) von 100 kA bei verschiedenen Spannungen zeigen, dass der Schalter in der Lage ist, hohe Kurzschlussströme sicher abzuschalten, was für die Sicherheit der Anlage entscheidend ist. Die Bemessungs-Isolationsspannung von 800 V AC und die Stoßspannungsfestigkeit von 8 kV gewährleisten eine hohe elektrische Festigkeit, die für die Zuverlässigkeit in industriellen Umgebungen wichtig ist. Die Lebensdauerangaben (mechanisch 20.000 Zyklen, elektrisch variabel) geben Auskunft über die Haltbarkeit des Schalters unter verschiedenen Betriebsbedingungen.

Kompatibilität und Zubehör
Der ComPacT NSX250HB2 ist mit einer Vielzahl von optionalen Funktionen und Zubehörteilen kompatibel, die die Funktionalität erweitern. Dazu gehören Arbeitsstromauslöser (z. B. LV429387, LV429388), Unterspannungsauslöser (z. B. LV429407, LV429408), Drehantriebe (z. B. LV429338T), Motorantriebe (z. B. LV431541), Hilfsschalter (z. B. 29450, 29452), Klemmenabdeckungen (z. B. LV429515, LV429517), Einsteckplattensätze (z. B. LV429289), Fronttafeldisplaymodule (z. B. TRV00121, LV434128), Messmodule (z. B. LV434020), Kommunikationsmodule (z. B. LV434000, LV434001, LV434002, LV434063) sowie Phasengrenzen (z. B. LV429329). Diese Module können je nach Anwendungsbedarf in die Steckplätze des Schalters eingebaut werden, um Funktionen wie Fernsteuerung, Statusanzeige, Messung oder Kommunikation zu ermöglichen. Die Kompatibilität mit der EcoStruxure Power-Architektur von Schneider Electric ermöglicht die Integration in übergeordnete Energie- und Automatisierungssysteme.

Montage und Installation
Die Montage erfolgt fest auf einer Rückwand, wobei die Position horizontal, vertikal oder auf dem Rücken liegend möglich ist. Die Anschlüsse sind auf der Frontseite angeordnet, was eine einfache Verkabelung ermöglicht. Das Anschlussraster von 35 mm entspricht dem Standard für elektrische Schalttafeln und erleichtert die Integration in bestehende Systeme. Die Montage erfordert keine speziellen Werkzeuge, da die Befestigung über die Standard-Rückwandhalterung erfolgt. Die Abmessungen und das Gewicht des Schalters sind so ausgelegt, dass er in standardisierten Schalttafeln untergebracht werden kann. Die Installation muss von qualifiziertem Fachpersonal erfolgen, um die Sicherheit und Funktion des Geräts zu gewährleisten.

Vorteile im Betrieb
Der ComPacT NSX250HB2 bietet eine hohe Zuverlässigkeit durch sein thermomagnetisches Auslösegerät und ein hohes Ausschaltvermögen von 100 kA. Die einstellbare thermische Schutzfunktion ermöglicht eine Anpassung an unterschiedliche Lastprofile, während der feste magnetische Schutz eine schnelle Reaktion bei Kurzschlüssen gewährleistet. Die hohe elektrische Festigkeit und die robuste Konstruktion sorgen für eine lange Lebensdauer und geringe Wartung. Die Kompatibilität mit verschiedenen Zubehörmodulen erlaubt eine flexible Erweiterung der Funktionen, ohne die Grundfunktion des Schalters zu beeinträchtigen. Die Integration in die EcoStruxure Power-Architektur ermöglicht eine zentrale Steuerung und Überwachung, was die Effizienz und Transparenz der Energieverteilung erhöht. Die Schutzart IP40 und IK07 sorgen für eine ausreichende mechanische und elektrische Schutzfunktion in typischen industriellen Umgebungen.

Hauptmerkmale
Baureihe	ComPacT
Produktname	ComPacT NSX
Kurzbezeichnung des Geräts	NSX250HB2
Produkt- oder Komponententyp	Leistungsschalter
Geräteanwendung	Verteilung
Beschreibung der Pole	3P
Beschreibung der geschützten Pole	3D
[In] Bemessungsstrom	160 A bei 40 °C
[Ue] Bemessungs-Betriebsspannung	690 V AC 50/60 Hz
Netzwerktyp	AC
Netzwerkfrequenz	50/60 Hz
Eignung für Isolation	Ja entspricht EN/IEC 60947-2
Nutzungskategorie	Kategorie A
[Icu] Bemessungs-Kurzschlussausschaltvermögen	100 kA Icu bei 500 V AC 50/60 Hz entspricht IEC 60947-2; 100 kA Icu bei 525 V AC 50/60 Hz entspricht IEC 60947-2; 100 kA Icu bei 660/690 V AC 50/60 Hz entspricht IEC 60947-2
Leistungsstufe	HB2 100 kA 690 V AC
Name des Auslösers	TM-D
Auslöser-Technologie	Thermomagnetisch
Schutzfunktionen des Auslösers	LI
Steuerungstyp	Kippschalter
Montageart des Leistungsschalters	Fest
Montage
Normen	EN/IEC 60947-2
Überspannungskategorie	III
Schutzklasse für Stromschläge	Klasse II auf Vorderseite
Verschmutzungsgrad	3 entspricht IEC 60664-1
Schutzart (IP)	IP40 entspricht IEC 60529
Schutzart (IK)	IK07 entspricht IEC 62262
Umgebungstemperatur bei Betrieb	-25…70 °C
Umgebungstemperatur bei Lagerung	-50…85 °C
Relative Luftfeuchtigkeit	0…95 %
Betriebshöhe	0 - 2.000 m ohne Leistungsreduzierung; 2.000 - 5.000 m mit Leistungsreduzierung
Verpackungseinheiten
VPE 1 Art	PCE
Anzahl der Geräte pro Packung	1
VPE 1 Höhe	11,000 cm
VPE 1 Breite	14,000 cm
VPE 1 Länge	20,000 cm
Verpackungsgewicht (Lbs)	1,960 kg
VPE 2 Art	S03
VPE 2 Menge	4
VPE 2 Höhe	30,000 cm
VPE 2 Breite	30,000 cm
VPE 2 Länge	40,000 cm
VPE 2 Gewicht	8,260 kg
VPE 3 Art	P12
VPE 3 Menge	32
VPE 3 Höhe	45,000 cm
VPE 3 Breite	80,000 cm
VPE 3 Länge	120,000 cm
VPE 3 Gewicht	78,080 kg
Vertragliche Gewährleistung
Garantie (in Monaten)	18
Zusatzmerkmale
[Ui] Bemessungs-Isolationsspannung	800 V AC 50/60 Hz
[Uimp] Bemessungs-Stoßspannungsfestigkeit	8 kV
[Ics] Bemessungsbetriebs-Kurzschlussausschaltvermögen	100 kA bei 500 V AC 50/60 Hz entspricht IEC 60947-2; 100 kA bei 525 V AC 50/60 Hz entspricht IEC 60947-2; 100 kA bei 660/690 V AC 50/60 Hz entspricht IEC 60947-2
Mechanische Lebensdauer	20000 Zyklen
Elektrische Lebensdauer	20000 Zyklen bei 440 V In/2; 10000 Zyklen bei 440 V In; 10000 Zyklen bei 690 V In/2; 5000 Zyklen bei 690 V In
Verlustleistung pro Pol	11,78 W
Montagehalterung	Rückwand
Montageposition	Horizontal und vertikal; Auf dem Rücken liegend
Anschluss auf der Oberseite	Frontseite
Anschluss auf der Unterseite	Frontseite
Anschlussraster	35 mm
Schutzart	L : für Überlastschutz (thermisch); I : für Kurzschlussschutz (magnetisch)
Auslöserleistung	160 A bei 40 °C
[Ir] Typ der Einstellung der Langzeitaufnahme (thermischer Schutz)	Einstellbar
[Ir] Einstellbereich der Langzeitschutzaufnahme	0,7 - 1 x In
[tr] Typ der Einstellung der Langzeitschutzverzögerung	Fest
[tr] Einstellbereich der Langzeitschutzverzögerung	120…400 s bei 1,5 x In; 15 s bei 6 x Ir
[Ii] Typ der Einstellung des unverzögerten Kurzschlussschutzes	Fest
[Ii] Einstellbereich des unverzögerten Kurzschlussschutzes	1.250 A
Erdschlussschutz	Ohne
Anzahl der Steckplätze für elektrische Hilfseinrichtungen	5 Steckplatz (Steckplätze)
Breite (B)	105 mm
Höhe (H)	161 mm
Tiefe (T)	86 mm
Produktgewicht	2,4 kg

---
