Schneider Electric KTB0630DC4 Leergehäuse 630 A für NSX 4p (EDXX03) content_copy

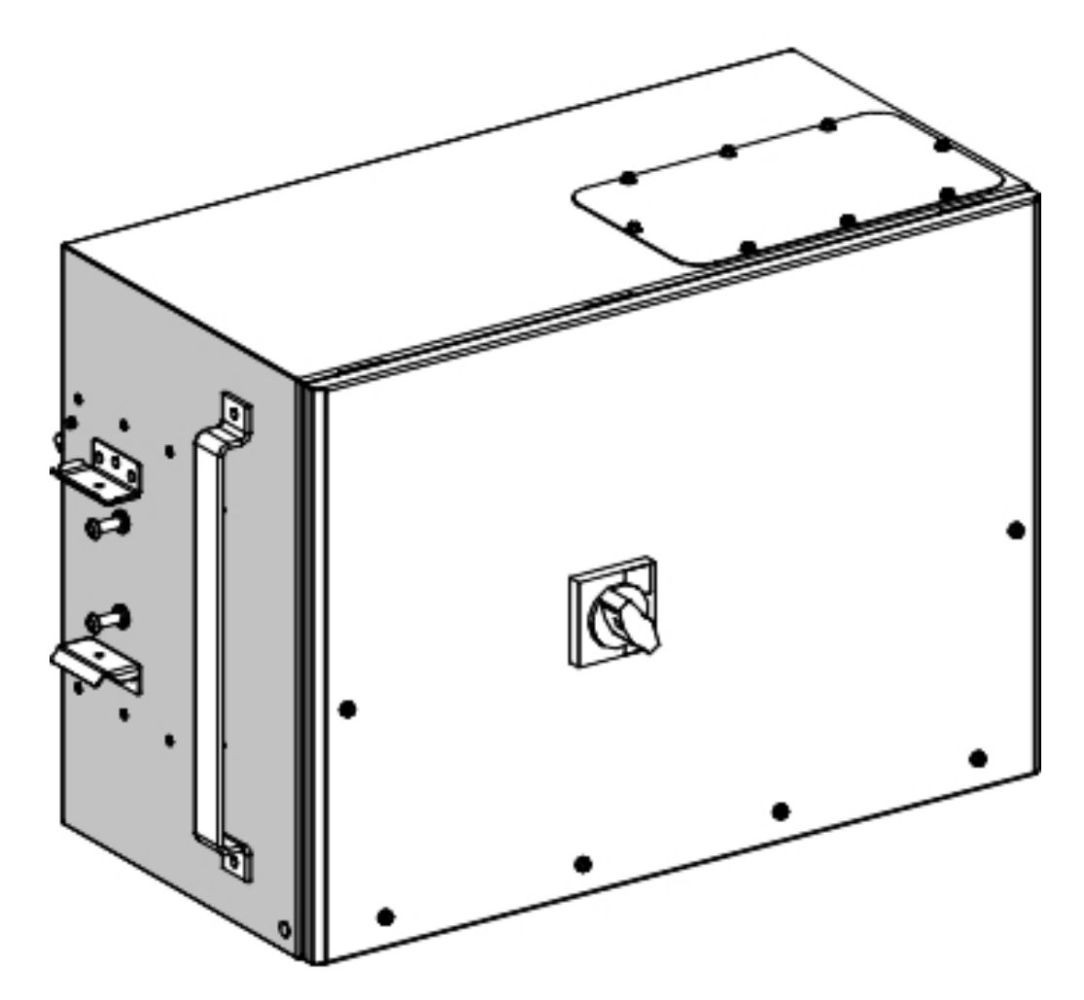

Die Abgangseinheit KTB0630DC4 von Schneider Electric gehört zur Produktreihe Canalis KT und dient als steckbare Abgangskastenlösung für Sammelschienenanlagen. Sie ist speziell für den Einbau eines 4-poligen ComPacT NSX630-Leistungsschalters ausgelegt und ermöglicht die sichere und schnelle Verbindung von Stromverteilungssystemen. Das Gerät ist für eine Bemessungsstromstärke von 630 A und eine Bemessungsbetriebsspannung von 500 V konzipiert, wobei die Polzahl 3L+N+PE umfasst. Die Abgangseinheit wird in weißer Farbe (RAL 9001) geliefert und ist für den Einsatz in industriellen und gewerblichen Elektroinstallationen vorgesehen.

Einsatzbereiche
Die KTB0630DC4 ist für den Einsatz in elektrischen Verteilungssystemen konzipiert, insbesondere in Anlagen, die eine hohe Strombelastbarkeit und Zuverlässigkeit erfordern. Sie wird typischerweise in Produktionsanlagen, Fabriken, Gewerbegebäuden oder bei der Stromverteilung in großen Gebäuden eingesetzt, wo eine flexible und modulare Stromverteilung über Sammelschienen notwendig ist. Die steckbare Montageart ermöglicht eine schnelle Installation und Wartung ohne zusätzliche Werkzeuge.

Funktionen und Ausstattung im Detail
Die Abgangseinheit verfügt über ein automatisches Klemmsystem, das eine sichere und zuverlässige Verbindung zwischen der Sammelschiene und dem eingebauten Leistungsschalter gewährleistet. Das System sorgt für einen stabilen elektrischen Kontakt und minimiert die Gefahr von Kontaktwiderständen oder Lockerungen. Die Einheit ist als leerer Kasten ausgeführt, sodass der Anwender den ComPacT NSX630-Schalter selbst einbaut. Die Montage erfolgt durch Steckverbindung, was eine schnelle und werkzeugfreie Installation ermöglicht.

Technik verständlich erklärt
Die Schutzart IP55 bedeutet, dass das Gerät gegen Staub und spritzendes Wasser geschützt ist, was es für den Einsatz in feuchten oder staubbelasteten Umgebungen geeignet macht. Die Stoßfestigkeit IK08 garantiert, dass die Abgangseinheit mechanischen Einwirkungen wie Stößen oder Erschütterungen standhält, die im industriellen Betrieb auftreten können. Die Bemessungsstromstärke von 630 A und die Betriebsspannung von 500 V sind für Anwendungen mit hoher Leistungsaufnahme ausgelegt. Die 3L+N+PE-Struktur deckt die Anforderungen an eine dreiphasige Wechselspannungsversorgung mit Neutralleiter und Schutzleiter ab.

Kompatibilität und Zubehör
Die KTB0630DC4 ist speziell für den Einbau des ComPacT NSX630 4-poligen Leistungsschalters konzipiert. Es handelt sich um ein leeres Gehäuse, das als Basis für die Installation des Schalters dient. Die Kompatibilität mit dem NSX630-Schalter ist durch die steckbare Montage und das automatische Klemmsystem gewährleistet. Zubehörteile wie zusätzliche Abdeckungen oder Montagehilfen sind nicht im Lieferumfang enthalten, aber im System Canalis KT verfügbar.

Montage und Installation
Die Montage erfolgt durch Steckverbindung an die Sammelschiene. Das automatische Klemmsystem sorgt dafür, dass die Verbindung ohne zusätzliche Werkzeuge und mit geringem Kraftaufwand hergestellt wird. Die Einheit ist so konzipiert, dass sie direkt in das Sammelschienensystem eingesteckt wird, wodurch eine schnelle und sichere Installation gewährleistet ist. Die Installation erfolgt in der Regel durch qualifiziertes Fachpersonal, das die Vorschriften der Elektrotechnik beachtet.

Vorteile im Betrieb
Die steckbare Montage und das automatische Klemmsystem reduzieren die Installationszeit und minimieren Fehlerquellen. Die hohe Schutzart IP55 und die Stoßfestigkeit IK08 erhöhen die Betriebssicherheit und Lebensdauer des Geräts, insbesondere in anspruchsvollen Umgebungen. Die Kompatibilität mit dem ComPacT NSX630-Schalter ermöglicht eine flexible und skalierbare Stromverteilung, die sich an die jeweiligen Anforderungen anpassen lässt.

Allgemein
Bemessungsstrom	630 A
Bemessungsbetriebsspannung	500 V
Polzahl	3L+N+PE
Schutzart	IP55
Stoßfestigkeit	IK08
Farbe	Weiß RAL 9001
Montageart	steckbar mit automatischem Klemmsystem
Produktreihe	Canalis KT
Produkttyp	Abgangseinheit für Sammelschienen
Kompatibilität	ComPacT NSX630 4-polig

---
