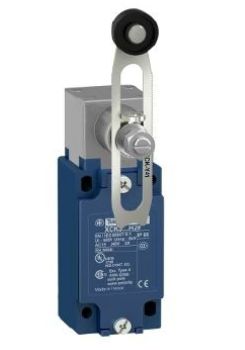

Schneider Electric XCKJ10541 XCK J10541 Positionsschalter IP66 mit Schwenkhebel content_copy

Der Positionsschalter XCKJ10541 von Schneider Electric gehört zur Baureihe XC Standard und ist für den Einsatz in industriellen Anwendungen konzipiert, wo eine zuverlässige mechanische Positionserkennung erforderlich ist. Er verfügt über eine Kontaktbestückung mit 1 Schließer und 1 Öffner, die mit einer Sprungfunktion ausgestattet ist, um ein schnelles und präzises Schalten bei Betätigung zu gewährleisten. Die Betätigung erfolgt über eine Nocke mit einem Winkel von 30°, die über einen Rollenhebel aus Kunststoff realisiert wird. Dieser Hebel ist längenverstellbar, sodass er an unterschiedliche Betätigungsbedingungen angepasst werden kann. Die Rückstellung erfolgt durch eine Federrückstellung, die eine automatische Rückkehr in die Ausgangsposition nach Betätigung ermöglicht. Der Schalter ist für eine seitliche Anfahrrichtung ausgelegt und bietet die Möglichkeit, 1 oder 2 programmierbare Richtungen zu konfigurieren, was die Flexibilität bei der Montage erhöht.

Einsatzbereiche
Der Positionsschalter ist für den Einsatz in Maschinen- und Anlagenbau, insbesondere in Umgebungen mit erhöhten Anforderungen an mechanische Belastbarkeit und Umweltbeständigkeit, geeignet. Er wird beispielsweise in Werkzeugmaschinen, Förderanlagen oder Automatisierungssystemen eingesetzt, um die Position von beweglichen Teilen zu überwachen. Die Schutzart IP66 gewährleistet eine vollständige Staubdichtheit und Schutz gegen starkes Spritzwasser, was ihn auch für den Einsatz im Außenbereich oder in feuchten Industrieumgebungen geeignet macht. Die Schlagfestigkeit IK07 schützt den Schalter vor mechanischen Einwirkungen, wie sie bei Maschinenbetrieb auftreten können.

Funktionen und Ausstattung im Detail
Der Schalter verfügt über ein Metallgehäuse aus Zamak, das eine hohe mechanische Stabilität und Korrosionsbeständigkeit bietet. Die Form A entspricht der Norm CENELEC EN 50041, was die Einhaltung europäischer Standards für Positionsschalter sichert. Die Kabeleinlass-Öffnung ist mit einem Pg13,5-Gewinde ausgestattet, wodurch Kabel mit einem Außendurchmesser von 9 bis 12 mm sicher verschraubt werden können. Die Sprungfunktion sorgt dafür, dass der Kontakt bei Betätigung schnell und eindeutig schaltet, was für sichere Steuerungssignale in Automatisierungssystemen wichtig ist.

Technik verständlich erklärt
Die Sprungfunktion bedeutet, dass der Kontakt bei Betätigung nicht langsam übergeht, sondern abrupt schaltet, was eine klare Signalübertragung gewährleistet. Die längenverstellbare Rollenhebelkonstruktion ermöglicht es, den Betätigungsabstand an die jeweilige Maschinenkonstruktion anzupassen, ohne dass zusätzliche Bauteile benötigt werden. Die Federrückstellung sorgt dafür, dass der Hebel nach der Betätigung automatisch in die Ausgangsposition zurückkehrt, was die Zuverlässigkeit des Schaltvorgangs erhöht. Die IP66-Schutzart schützt den Innenraum des Schalters gegen Staub und Wasser, auch bei starkem Spritzwasser, was ihn für rauen industriellen Einsatz geeignet macht.

Kompatibilität und Zubehör
Zu diesem Positionsschalter sind verschiedene Zubehörteile erhältlich, die die Funktionalität erweitern. Dazu gehören der Betätiger ZCE-05, der eine alternative Betätigungsform ermöglicht, sowie die Anzeigemodule ZCKZ020 und ZCKZ021, die jeweils 1 oder 2 LEDs für visuelle Statusanzeige integrieren. Diese Module sind für eine Betriebsspannung von 24 VDC ausgelegt und werden mit einem Deckel geliefert. Zudem ist der Abstandshalter XCMZ07 verfügbar, der eine abgewinkelte Kopfpositionierung mit einem einstellbaren Hebel ermöglicht. Diese Zubehörteile können je nach Anwendungsbedarf ergänzend montiert werden.

Montage und Installation
Die Montage erfolgt über die seitliche Anfahrrichtung, wobei die programmierbaren Richtungen eine flexible Anpassung an die Maschinenkonstruktion ermöglichen. Der Kabeleinlass mit Pg13,5-Gewinde erlaubt eine sichere und dichte Verbindung zum Anschlusskabel. Die längenverstellbare Rollenhebelkonstruktion erleichtert die Installation, da der Betätigungsabstand individuell angepasst werden kann. Es ist darauf zu achten, dass das Kabel den vorgesehenen Durchmesser von 9 bis 12 mm aufweist, um eine sichere Verschraubung zu gewährleisten.

Vorteile im Betrieb
Der Positionsschalter bietet eine hohe mechanische Lebensdauer von 30.000.000 Schaltspiele, was eine lange Betriebsdauer ohne Wartung ermöglicht. Die Kombination aus Zamak-Gehäuse, IP66-Schutzart und IK07-Schlagfestigkeit sorgt für eine hohe Robustheit in anspruchsvollen Umgebungen. Die Sprungfunktion und die Federrückstellung gewährleisten zuverlässige und präzise Schaltvorgänge. Die längenverstellbare Hebelkonstruktion erhöht die Flexibilität bei der Montage und Anpassung an unterschiedliche Maschinenkonstruktionen.

Lieferumfang
Zum Lieferumfang gehört der Positionsschalter XCKJ10541 in der beschriebenen Ausführung. Zubehörteile wie Betätiger, Anzeigemodule oder Abstandshalter sind nicht enthalten und müssen separat bestellt werden.

Allgemein
Produkttyp	Positionsschalter
Baureihe	XC Standard, XCKJ
Kontaktbestückung	1 Schließer + 1 Öffner
Betätigung	Nocke, 30°
Kabeleinlass	1 × Pg13,5
Kabelaußendurchmesser	9–12 mm
Schutzart	IP66
Schlagfestigkeit	IK07
Gehäusematerial	Zamak
Hebelart	Rollenhebel, Kunststoff
Hebelverstellung	längenverstellbar
Rückstellung	Federrückstellung
Anfahrrichtung	seitlich, 1 oder 2 programmierbare Richtungen
Schaltfunktion	Sprungfunktion
Form	A
Norm	CENELEC EN 50041
Mechanische Lebensdauer	30.000.000 Schaltspiele

---
