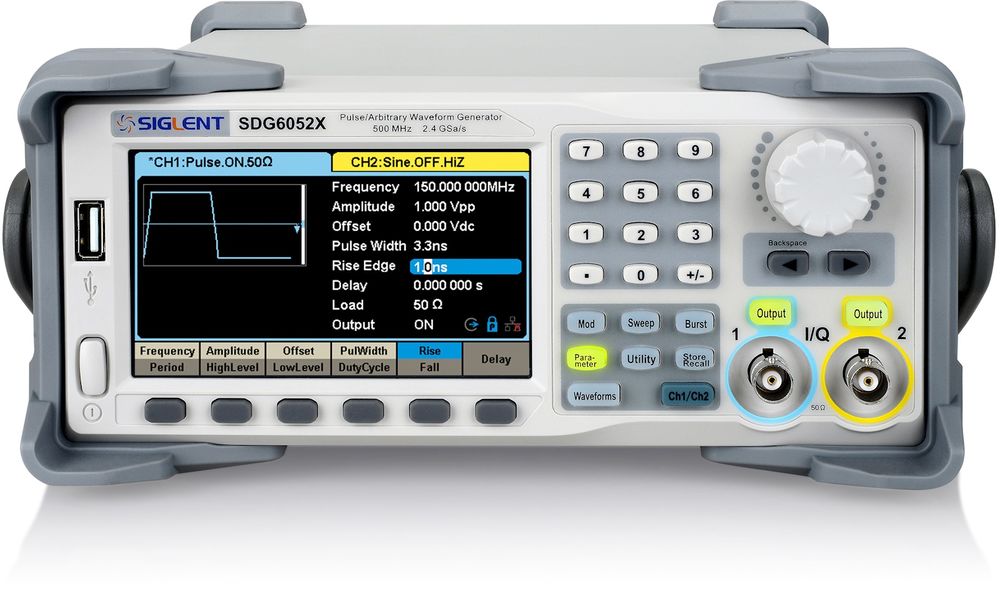

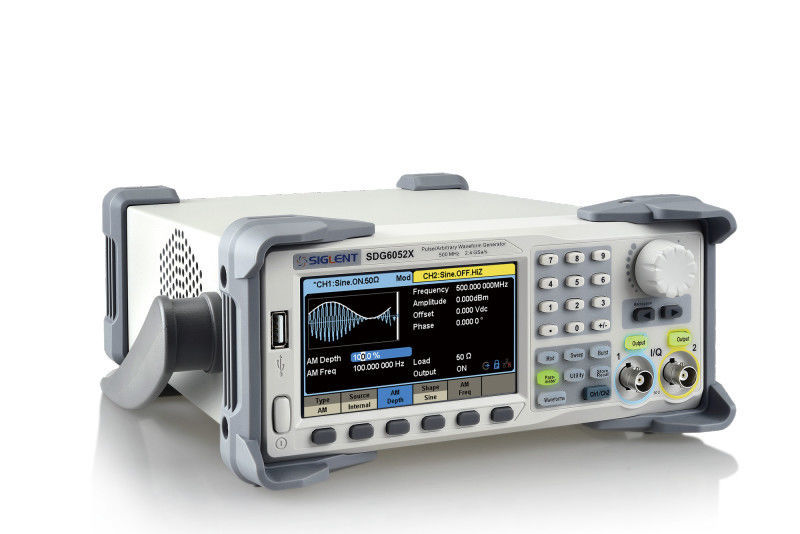

Siglent SDG6022X
200MHz Funktions-/Arbitrary Waveform Generator content_copy

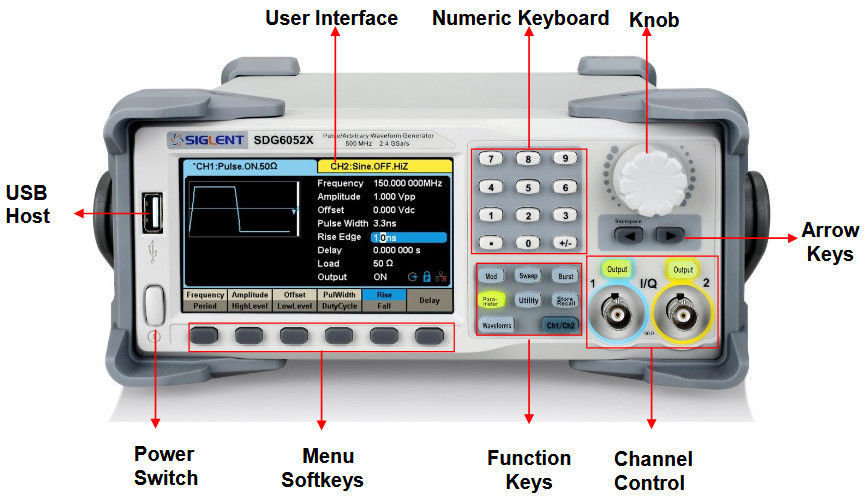

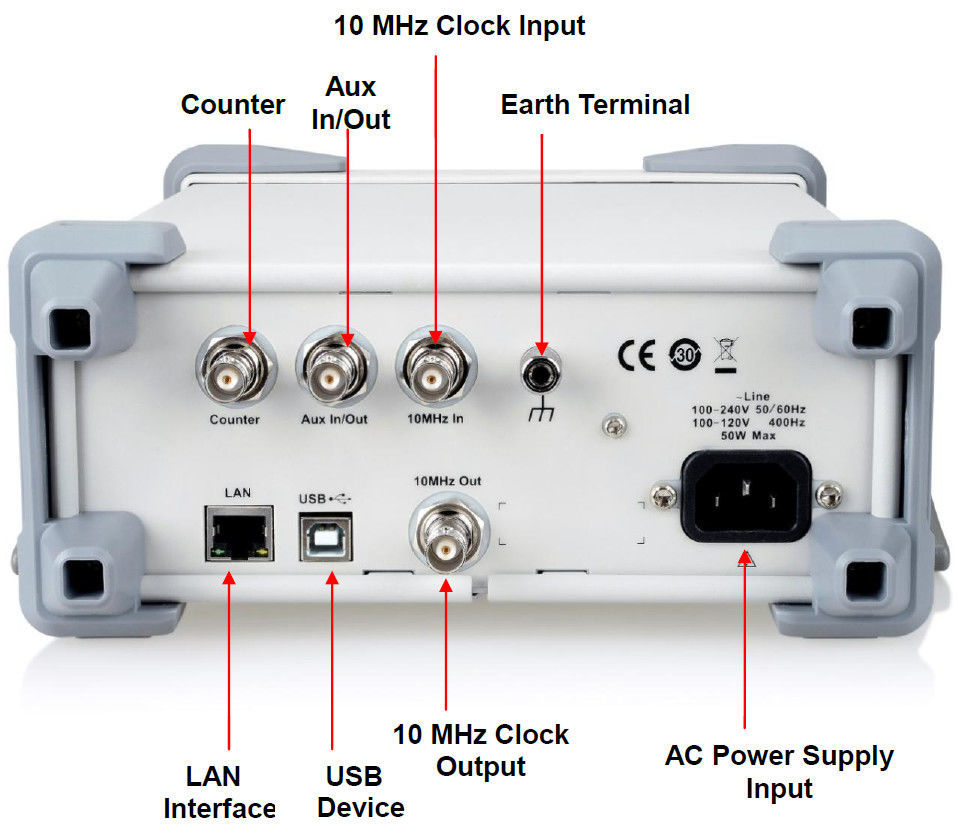

Das SDG6022X von SIGLENT ist ein zweikanaliger Pulse / Arbitrary Waveform Generator mit 200 MHz Bandbreite, einer maximalen Abtastrate von 2,4 GSa/s und einer vertikalen Auflösung von 16 Bit. Es beinhaltet auch die proprietäre TrueArb &amp EasyPulse Technologie, welche die Schwächen herkömmlicher DDS-Generatoren bei der Erzeugung von Arbiträr-, Rechteck- und Pulswellenformen beheben hilft. Darüber hinaus ist der SDG6022X ein Multifunktionsgerät, das Rauschen, IQ-Signale und PRBS-Muster erzeugen kann. Diese Eigenschaften ermöglichen es dem SDG6022X, eine Vielzahl von High-Fidelity- und Low-Jitter-Signalen zu liefern, die den wachsenden Anforderungen komplexer und intensiver Anwendungen gerecht werden. Hauptmerkmale 2 Kanäle 200 MHz maximale Bandbreite 20 Vss maximale Ausgangsamplitude High-Fidelity-Ausgang mit 80 dB Dynamikbereich Leistungsstarkes Abtastsystem mit 2,4 GSa/s Abtastrate und 16 Bit vertikaler Auflösung Oberschwingungsfunktion Wellenform Kombinationsfunktion Kanalkopplungs-, Kopier- und Tracking-Funktionen 196 eingebaute Arbitrary-Wellenformen Hochpräziser Frequenzzähler Standard Schnittstellen: USB Host, USB Device (USBTMC), LAN(VXI-11, Socket, Telnet)GPIB 10,9 cm ( 4,3 Zoll ) Touch Screen Display Kontinuierliche Welle Eine kontinuierliche 500 MHz Sinus-Welle Pulse Einstellbare Puls-Weite Die Puls-Weite kann bis auf ein Minimum von 3,3ns in Schritten ab 100ps bei allen Frequenzen eingestellt werden, Einstellbare Kante Die Rise- und Fall-Zeiten können individuell Die Anstiegs- und Abfallzeiten können unabhängig voneinander auf das Minimum von 1 ns bei jeder Frequenz mit einem minimalen Einstellschritt von nur 100 ps eingestellt werden. Geringer Jitter Wenn eine Rechteck/Puls-Wellenform durch ein traditionelles DDS erzeugt wird, kann es zu zusätzlichem Jitter kommen, wenn die Abtastrate nicht ein genaues Vielfaches der Ausgangsfrequenz ist. Die EasyPulse-Technologie überwindet diese Schwäche im DDS-Design und hilft bei der Erzeugung von Square/Pulse-Wellenformen mit geringem Jitter. Arbiträre Signale Traditionelle DDS-Designs können zu zusätzlichem Jitter und Verzerrungen führen, wenn beliebige Wellenformen erzeugt werden. Das SIGLENT TrueArb Design minimiert Jitter und Verzerrungen und hilft so, beliebige Wellenformen mit hoher Wiedergabetreue zu erzeugen. Point by Point Output TrueArb erzeugt beliebige Wellenformen Punkt für Punkt. Es überspringt nie einen Punkt, so dass es alle Details der Wellenform, wie definiert, rekonstruieren kann. Es stehen zwei Interpolationsmodi zur Verfügung: Linear- und Zero-Order-Hold. Geringer Jitter Wie mit EasyPulse, überwindet TrueArbeff ektiv den Taktjitter, der traditionelle DDS-Generatoren beeinflussen kann. Arbitrary Waveform Software EasyWave EasyWave ist eine Softwareplattform speziell für Arbiträr Wellenformen, welche die Erstellung und Bearbeitung von Wellenformen unterstützt. Sie verfügt über die Modi Manuelles Zeichnen, sowie Linien-, Gleichungs- und Koordinatenbearbeitung. Sie bietet Benutzern auch eine bequeme Möglichkeit, beliebige Wellenformen zu bearbeiten. Rauschen Gaußsches Rauschen mit einer Bandbreite von bis zu 500 MHz. Die Wiederholungsperiode beträgt mehr als 100 Jahre und die Bandbreite ist einstellbar. Breitbandiges Gaußsches Rauschen kann leicht zu anderen Wellenformen hinzugefügt werden, um reale Szenarien zu simulieren, in denen das Signal ein hohes Maß an Rauschen enthält. IQ (optional) Das SDG6022X unterstützt gängige Modulationsarten wie ASK, FSK, PSK und QAM. Die proprietäre Resampling-Technologie bietet hervorragende EVM-Leistung bei beliebigen Symbolraten zwischen 250 Symb/s und 37,5 MSymb/s. Der eingebaute digitale Quadraturmodulator bietet die Möglichkeit, IQ-Signale von Basisband bis 500 MHz Zwischenfrequenz zu erzeugen. IQ-Wellenformen können mit der PC-Software EasyIQ erzeugt werden. PRBS PRBS3 - PRBS32 mit fein einstellbarer 10-6 bps - 300 Mbps Bitrate und 1 ns - 1 us Flanke. Voreinstellung gängiger Logikpegel wie TTL, LVCMOS, LVPECL und LVDS. Ein zusätzlicher Differenzmodus bietet eine einfache Möglichkeit, Differenzsignale über beide Kanäle zu erzeugen. High Fidelity-Ausgang mit 80 dB Dynamikbereich Große Signale bei hohen Frequenzen Zweikanalige Sinuskurve mit 20 Vpp Amplitude garantiert bis zu 40 MHz. Kleine Signale Niedriges Rauschen, verbessert das Signal-Rausch-Verhältnis. Komplexe Signale generieren Modulation Viele Modulationsarten wie AM, FM, PM, FSK, ASK, PSK, DSBAM, PWM werden unterstützt. Die Modulationsquelle kann als Intern" oder "Extern" konfiguriert werden. Sweep und Burst Zu den Sweep-Modi gehören "Linear" und "Log". Die Burst-Modi umfassen "N-Zyklus" und "Gated". Sowohl Sweep als auch Burst können über die Quellen "Intern", "Extern" oder "Manuell" ausgelöst werden. Kombinierung von Wellenformen Die Wellenform-Kombinationsfunktion überlagert CH1- und CH2-Wellenformen intern und stellt die kombinierte Wellenform einem vom Benutzer ausgewählten Ausgang zur Verfügung. Einfache Kombination von Basiswellenformen, Zufallsrauschen, Modulationssignalen, Sweepsignalen, Burstsignalen, EasyPulse-Wellenformen und TrueArb-Wellenformen Harmonische Die Oberwellenfunktion gibt Ihnen die Möglichkeit, Ihrem Signal Elemente höherer Ordnung hinzuzufügen. Zweikanal Funktions-Modus Frequenz Zähler "Der "Phase-Locked"-Modus richtet die Phasen jedes Ausgangs automatisch aus. Im "Independent-Modus können die beiden Kanäle als zwei unabhängige Generatoren verwendet werden. Der unabhängige Modus glättet auch Parameteränderungen (Frequenz, Amplitude) an einem aktiven Kanal. 8-stelliger Hardware-Frequenzzähler mit Statistikfunktion und Eingangsbereich von 0,1 Hz - 400 MHz. **Bestellung nur Auftragsbezogen, NICHT Stornierbar**
