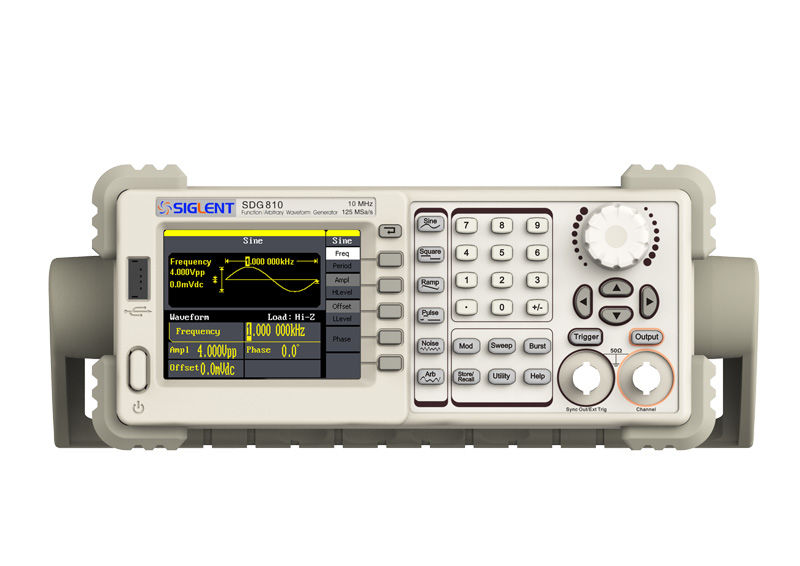

Siglent SDG810 10MHz Funktions-/Arbitrary Waveform Generator

Der SDG810 Funktionsgenerator wird zur Erzeugung hochwertiger Ausgangssignale bis 10 MHz (Sinus) auf einem Kanal verwendet. Neben dem analogen Ausgang enthalten die Geräte eine USB-Host- und eine USB-Device Schnittstelle. Die Siglent Funktionsgeneratoren besitzen eine sehr gut durchdachte und einfach zu benutzende Bedienung, die zugleich umfangreiche Komfortfunktionen für alle Aufgaben bietet. Die Menüführung ist intuitiv zu verwenden und alle Funktionen und Parameter werden durch eine grafische Darstellung einfach bedienbar.Features Fortschrittliche DDS-Technologie, 125 MSa/s Abtastrate, 14 Bit vertikale Auflösung Einzelkanalausgang, 5 Standardwellenformen, 46 integrierte Arbiträrwellenformen (einschließlich DC) Vollständige Modulationsfunktionen: AM, DSB-AM, FM, PM, FSK, ASK, PWM, linearer/logarithmischer Sweep und Burst Innovative EasyPulse-Technologie, kann Impulse mit geringem Jitter und schnellen steigenden/fallenden Flanken ausgeben Standardschnittstellen: USB-Gerät, USB-Host, unterstützt U-Disk-Speicher 10 nichtflüchtige Speicherplätze für beliebige Wellenformen des Benutzers Kann nahtlos mit dem SIGLENT Digitalspeicher-Oszilloskop verbunden werden Beinhaltet EasyWave, die leistungsstarke Bearbeitungssoftware für Arbiträrsignalformen Technische Daten Modellvergleich
SDG810
SDG830 Max. Frequenz (Sinus) 10MHz 30MHz Ausgangskanäle 1 1 Max. Abtastrate 125 MSa/S 125 MSa/S Wellenlänge 16 kpts 16  kpts Frequenzauflösung 1 μHz 1 μHz Vertikale Auflösung 14 bits 14 bits Wellenform Sinus?Quadrat?Rampe?Impuls?Gaußsches weißes Rauschen?Arbiträre Wellenform,46 Arten von eingebauten arbiträren Wellenformen Sinus?Quadrat?Rampe?Impuls?Gaußsches weißes Rauschen?Arbiträre Wellenform,46 Arten von eingebauten arbiträren Wellenformen Sinuswelle 1μHz ~ 10MHz 1μHz ~ 30MHz Gaussian white noise >10MHz
bandwidth(-3dB) >30MHz
bandwidth(-3dB) Beliebige Wellenform 1μHz ~ 5MHz 1μHz ~ 5MHz Modulationsfunktion AM?FM?PM?DSB-AM?FSK?ASK?PWM?Sweep?Burst AM?FM?PM?DSB-AM?FSK?ASK?PWM?Sweep?Burst Standard-Konfiguration USB Host 10MHz) 4mVpp~20Vpp(≤10MHz), 4mVpp~10Vpp(>10MHz) Square wave 1μHz ~ 10MHz 1μHz ~ 10MHz Pulse 500μHz ~ 5MHz
500μHz ~ 5MHz Ramp/Triangular 1μHz ~ 300KHz 1μHz ~ 300KHz
