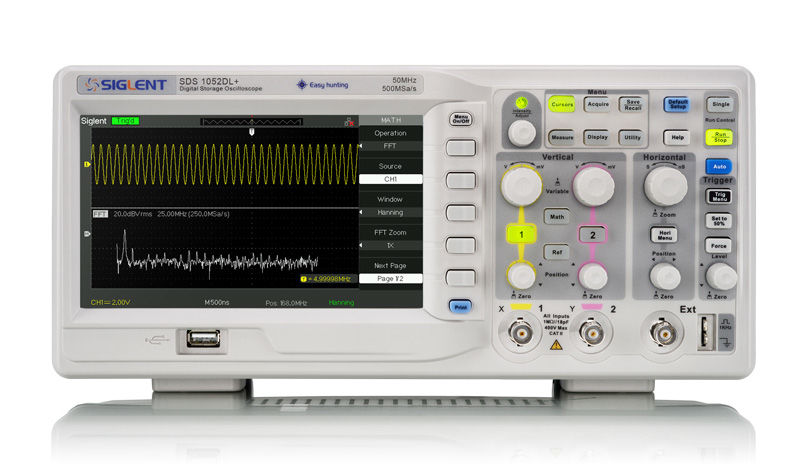

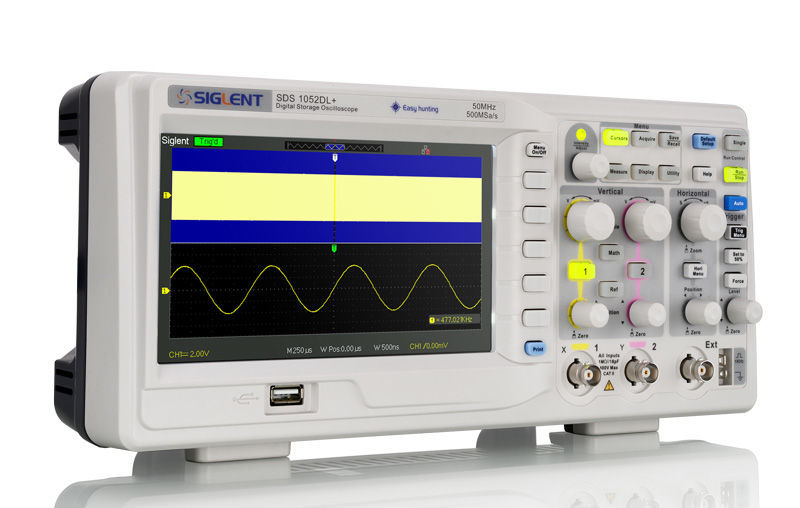

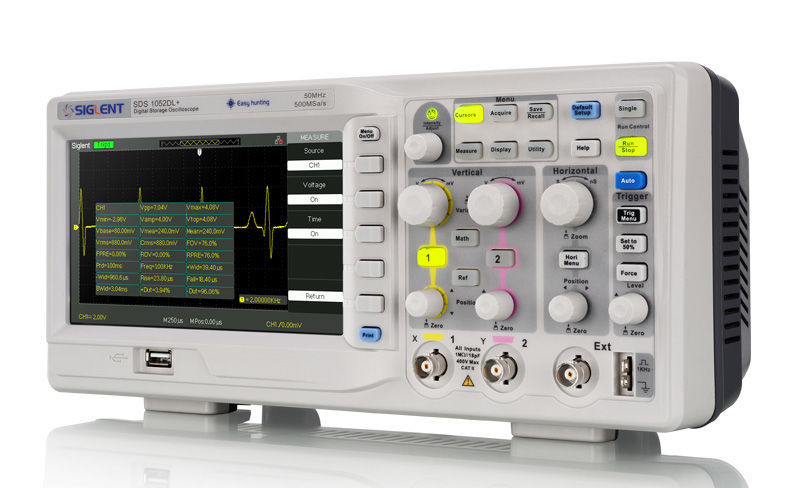

Siglent SDS1052DL
+ 50MHz Zweikanal-Oszilloskop content_copy

Das SDS1052DL + ist ein zweikanaliges digitales Oszilloskop mit einer Bandbreite von 50 MHz, einer Echtzeit-Abtastrate von 500 MSa / S und einer äquivalenten Abtastrate von 50 GSa / s. Das Gerät bietet die Möglichkeit, 2 Kanäle gleichzeitig zu verwenden. Außerdem ist 1 externer Triggerkanal im Gerät integriert. Die Ergebnisse werden auf dem 7-Zoll-Farb-TFT-Bildschirm des SDS1052Dl als klare Wellenformen angezeigt. Das Gerät verfügt auch über beleuchtete Tasten für eine einfache Interpretation bei schlechten Lichtverhältnissen. Im SDS1052DL + sind auch mehrere Trigger-Modi enthalten. Flanken-, Puls-, Slop-, Video- und alternative Trigger-Modi sind verfügbar. Das Gerät verfügt außerdem über eine Speichertiefe von 32 kpts und einen vertikalen Empfindlichkeitsbereich von 2 mV / div - 10 V / div. Der SDS1052DL + verfügt außerdem über einen integrierten Digitalfilter und eine Rekorderfunktion zum Speichern von Testdaten. Es verfügt auch über USB- und RS-232-Anschlüsse zum Herunterladen dieser Daten auf den PC. Die Schnittstelle des Geräts ist in 12 verschiedenen Sprachen verfügbar. Features Unterstützt mehrsprachige Anzeige und eingebettete Hilfe Bildschirmschoner von 1 Minute bis 5 Stunden Digitale Filter- und Wellenformaufzeichnungsfunktion Shortcut-Speicherfunktionstaste 7-Zoll-TFT-LCD-Display mit einer Auflösung von 800 * 480 Mehrere Schnittstellen: USB-Host, USB-Gerät (USBTMC), LAN (VXI-11), Pass/Fail Technische Daten Gerätespezifikation SDS1102CML+ SDS1052DL+ Bandweite 100 MHz 50 MHz Kanäle 2CH +Ext 2CH +Ext Echtzeitabtastrate 1 GSa/s 500 MSa/s Speichertiefe 32 K 2 Mpts Rise Time 3.5 ns 7 ns Imput Impedance 1MΩ?17pF 1MΩ?17pF Time Base Range 2.5ns/div-50s/div 10ns/div-50s/div Vertikale Sensitivity 2mV-10V/div 2mV-10V/div Vertikale Auflösung 8 bit 8 bit Trigger Quelle CH1, CH2, Ext, Ext/5, AC Line CH1, CH2, Ext, Ext/5, AC Line Trigger Typen Edge, Pulse, Video, Slope, Alternative Edge, Pulse, Video, Slope, Alternative Interfaces USB Host, USB Device, LAN, Pass/Fail USB Host, USB Device, LAN, Pass/Fail, RS232 **Bestellung nur Auftragsbezogen, NICHT Stornierbar**
