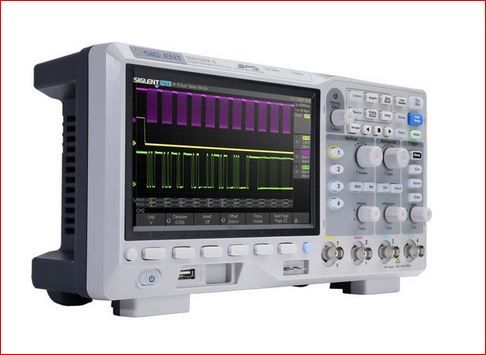

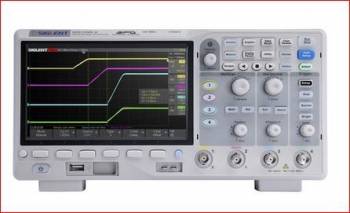

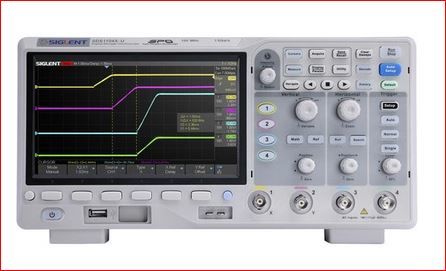

Siglent SDS1104X-U 100MHz Vierkanal-Oszilloskop

Die Serie SDS1104X-U verwendet eine neue Generation der SPO-Technologie (Super-Phosphor-Oszilloskop), die eine ausgezeichnete Signaltreue und Leistung bietet. Das SDS1104X-U Oszilloskop ist in einer Bandbreite von 100 MHz erhältlich. Es hat eine maximale Abtastrate von 1 GSa/s und eine maximale Aufzeichnungslänge von 14 Mpts.Features 100 MHz Bandbreite Echtzeit-Abtastrate bis zu 1 GSa / s 128 kpts FFT, unterstützt Peaks und Marker Die neueste Generation der SPO-Technologie Signalerfassungsraten bis zu 100.000 wfm / s (normaler Modus) und 400.000 wfm / s (Sequenzmodus) Unterstützt 256-Stufen-Intensitätsgradierungs- und Farbtemperatur-Anzeigemodi Rekordlänge bis zu 14Mpts und digitales Triggersystem Intelligenter Auslöser: Kante, Steigung, Impulsbreite, Fenster, Runt, Intervall, Zeitüberschreitung (Dropout), Muster Serielles Bus-Triggern und -Decodieren (Standard), unterstützt die Protokolle IIC, SPI, UART, CAN, LIN inkl. Video-Trigger, unterstützt HDTV 10 Arten von Ein-Tasten-Verknüpfungen, unterstützt Auto-Setup, Standard, Cursor, Messen, Rollen, Verlauf, Anzeigen / Behalten, Sweep löschen, Zoomen. Automatische Messfunktion für 38 Parameter sowie Funktionen für Messstatistik, Zoom, Gating, Mathematik, Verlauf und Referenz Funktion zur Aufzeichnung von Verlaufswellenformen (Verlauf) (die maximale Länge der aufgezeichneten Wellenform beträgt 80.000 Frames) Mathematische Funktionen (FFT, Addition, Subtraktion, Multiplikation, Division, Integration, Differential, Quadrat Wurzel) Großes 7-Zoll-TFT-LCD-Display mit einer Auflösung von 800 * 480T LCD display with 800 * 480 resolution Der Modus Segmentierte Erfassung (Sequenz) unterteilt die maximale Datensatzlänge gemäß den vom Benutzer festgelegten Triggerbedingungen in mehrere Segmente (bis zu 80.000) Umfassende Anzeige und Triggerfunktionen Das SDS1104X-U verfügt außerdem über eine Anzeigefunktion mit 256 Intensitätsstufen und einen Farbtemperatur-Anzeigemodus, der bei anderen Modellen dieser Klasse nicht zu finden ist. SIGLENTs neuestes Oszilloskop-Modell unterstützt mehrere leistungsstarke Triggermodi, einschließlich der Triggerung über den seriellen Bus. Die serielle Dekodierung für IIC-, SPI-, UART-, CAN- und LIN-Bustypen ist standardmäßig enthalten.Leistungsstarke Funktione Die X-U-Modelle umfassen auch History-Wellenformaufzeichnung und sequentielle Triggerung, die erweiterte Wellenformaufzeichnung und -analyse ermöglichen. Eine weitere leistungsstarke Ergänzung ist die neue 128k-Punkt-FFT-Mathematikfunktion, die dem SDS1000X-U bei der Beobachtung von Signalspektren eine sehr hohe Frequenzauflösung verleiht. Das neue digitale Design umfasst einen Hardware-Co-Prozessor, der Messungen schnell und genau liefert, ohne die Erfassung und das Ansprechverhalten der Frontplatte zu verlangsamen. Das SDS1000X-U unterstützt außerdem Such- und Navigationsfunktionen. Der Funktionsumfang und die Leistung des neuen SDS1000X-U von SIGLENT sind in dieser Preisklasse einzigartig.Technische Daten Gerätespezifikation
SDS1104X-U
SDS1104X-E Kanäle 4 4 Bandbreite 100 MHz 100 MHz Abtastrate 1 GSa/s (1 Kanal)
500 MSa/s (2 Kanäle)
250 MSa/s (4 Kanäle) 1 GSa/s (1 Kanal)
500 MSa/s (2 Kanäle)
250 MSa/s (4 Kanäle) Speichertiefe 14 MPts/CH (1 Kanal)
7 MPts/CH (2 Kanäle)
3,5 MPts/CH (4 Kanäle) 14 MPts/CH (1/2 Kanäle)
7 MPts/CH (4 Kanäle) Signalerfassungsrate 100 000 wfm/s (Normal Mode)
400 000 wfm/s (Sequence Mode) 100 000 wfm/s (Normal Mode)
400 000 wfm/s (Sequence Mode) Vertikale Auflösung 8-bit
bis zu 11-bit im ERES-Modus 8-bit
bis zu 11-bit im ERES-Modus Serielle Trigger < Decoder I2C, SPI, UART, CAN, LIN (Standard) I2C, SPI, UART, CAN, LIN (Standard) Bode Plot X ? Web Browser Remote Control X ?
