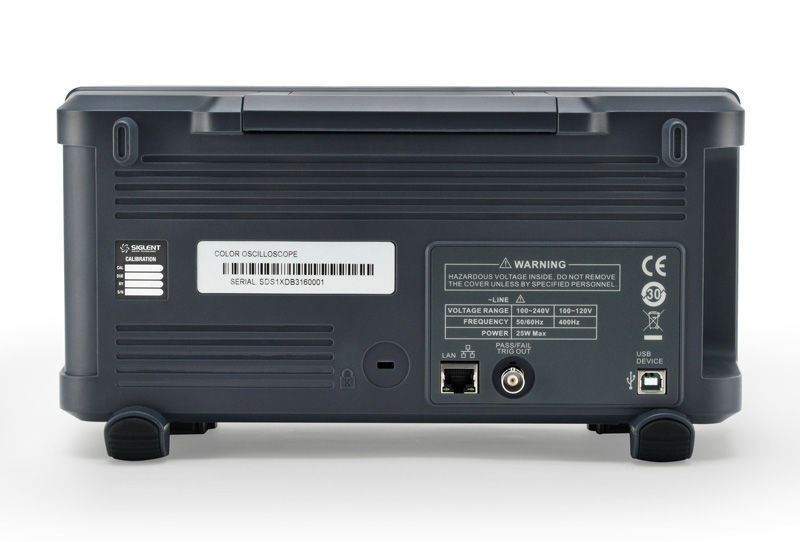

Siglent SDS1204X-E 200MHz Vierkanal-Oszilloskop

Das Siglent SDS1204X-E Speicheroszilloskop besitzt eine Bandbreite von 200 MHz und 4 Kanäle. Es hat eine maximale Abtastrate von 1 GSa/s und eine Standardaufzeichnungslänge von 14 Mpts. Der anwenderfreundliche Aufbau der Steuerungsoberfläche ermöglichen den Zugriff auf die am häufigst benötigten Funktionen.Features 200 MHz Bandbreite 4 Kanäle Intelligenter Trigger: Edge, Slope, Pulse Width, Window, Runt, Interval, Timeout (Dropout), and Pattern Serielle Bus-Triggerung und -Decodierung: IIC, SPI, UART, RS232, CAN und LIN Video Trigger und unterstützt HDTV Geringes Hintergrundrauschen und Spannungsskalen von 500 μV / Div bis 10 V / Div 10 Arten von Ein-Tasten-Tastenkombinationen, unterstützt Auto-Setup, Standard, Cursor, Messen, Rollen, Verlauf, Anzeige / Dauerhaftigkeit, Clear Sweep, Zoom und Drucken Segmentierter Erfassungsmodus (Sequenz), der die maximale Datensatzlänge in mehrere Segmente (bis zu 80.000) unterteilt, je nach den vom Benutzer festgelegten Auslösebedingungen, mit einem sehr kleinen Totzeitsegment zur Erfassung des Qualifizierungsereignisses. History Waveform Record (History) -Funktion, die maximale Länge der aufgezeichneten Signalkurve beträgt 80.000 Frame Automatische Messfunktion für 38 Parameter, unterstützt Statistiken, Gating-Messung, Math-Messung, Historienmessung und Ref-Messung 1 Mpts FFT Echte Messungen und Berechnungen können alle 14 Mpts an Speicher verwenden Der Voreinstellungsschlüssel kann für Benutzereinstellungen oder werksseitige Standardeinstellungen angepasst werden Sicherheitslöschmodus Hardware-basierte Pass / Fail-Funktion mit hoher Geschwindigkeit Großes 7-Zoll-TFT-LCD-Display mit 800 * 480 Auflösung Mehrere Schnittstellentypen: USB-Host, USB-Gerät (USB-TMC), LAN (VXI-11), Pass / Fail, Trigger Out Unterstützt SCPI-Fernbedienungsbefehle Mehrsprachige Anzeige und eingebettete Hilfe Browsersteuerung / Onboard-Webseite für softwarefreies Monitoring Bode-Plotting-Funktion steuert externen Generator (SIGLENT SDG- oder SAG-Generatoren) Technische Daten Modellübersicht
SDS1202X-E
SDS1104X-E
SDS1204X-E Bandbreite 200 MHz 100 MHz 200 MHz Abtastrate (max.) 1 GSa 1 GSa 1 GSa Signalerfassungsrate 100000 wfms/s 100000 wfms/s 100000 wfms/s Speichertiefe 14 MPts 14 MPts 14 MPts Bildschirm 17,78 cm / 7 inch (800x480) 17,78 cm / 7 inch (800x480) 17,78 cm / 7 inch (800x480) Kanäle 2 4 4 FFT Stützstellen 1 MPts 1 MPts 1 MPts Funktionsgenerator  Nein kostenpflichtige Option kostenpflichtige Option Logik Analysator  Nein  kostenpflichtige Option kostenpflichtige Option Serielle Dekoder  Inkludiert  Inkludiert  Inkludiert
