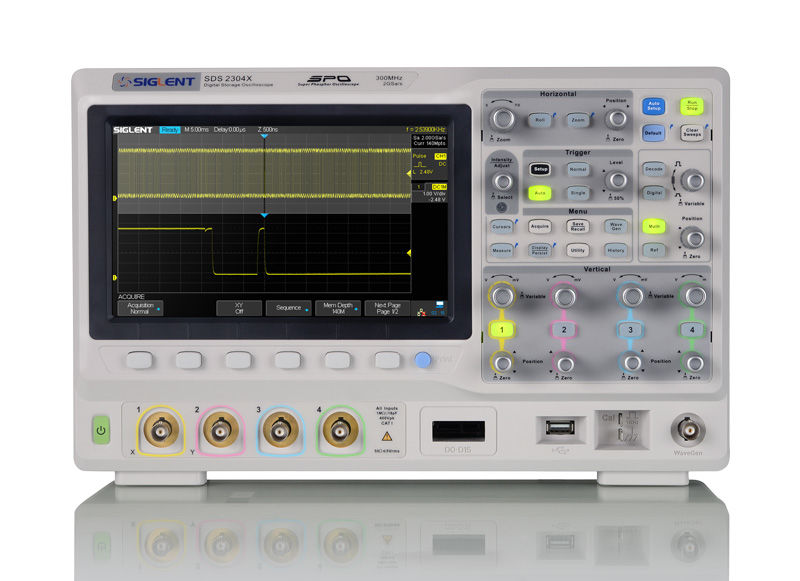

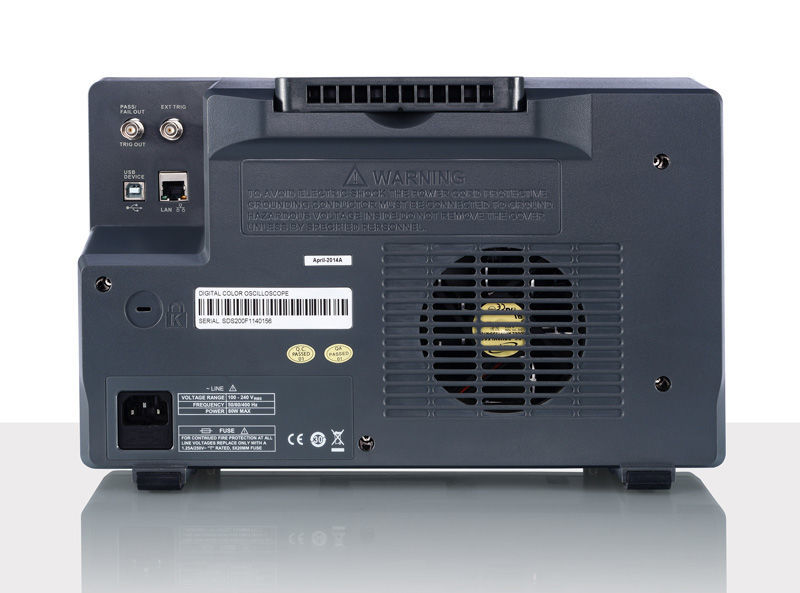

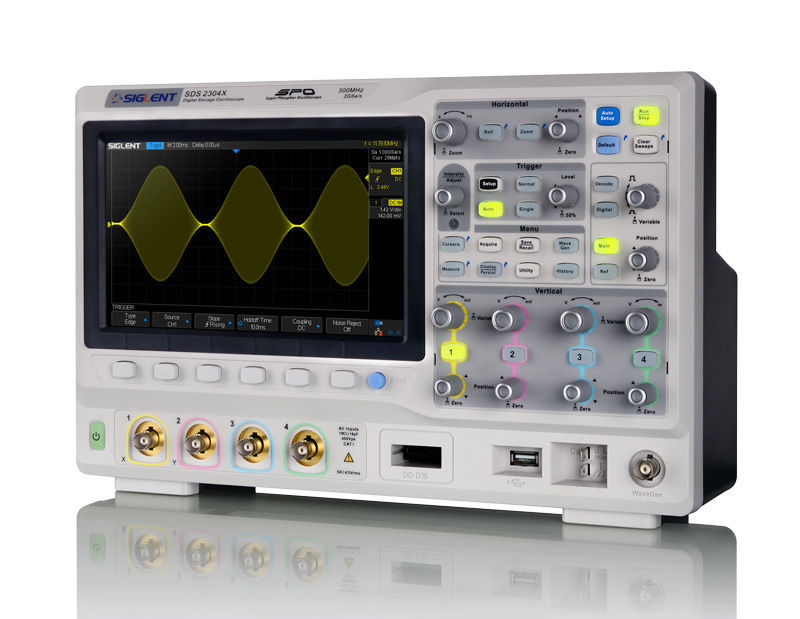

Siglent SDS2354X Plus 4Ch 350MHz 2GSa/s Oszilloskop

Das SDS2354X Plus Oszilloskop von Siglent überzeugt durch leistungsstarke Hardware und einer Vielzahl an Funktionen. Dieses Model bietet eine Bandbreite von 350 MHz, sowie 4 analoge und 16 digitale Kanäle Mixed-Signal-Analysefähigkeit. Das SDS2354X hat eine maximale Abtastrate von 2 GSa/s und eine maximale Aufzeichnungslänge von 200 Mpts/Kanal.Features Verfügbare Bandbreiten: 350 MHz, 200 MHz und 100 MHz Echtzeit-Abtastrate von bis zu 2 GSa / s. Für 350-MHz-Modelle ist eine Upgrade-Option für die Bandbreite von 500 MHz verfügbar. SPO-Technologie Signal-Erfassungsraten bis zu 120.000 wfm / s (normaler Modus) und 500.000 wfm / s (Sequenzmodus) Unterstützt Intensitätsabstufungs- und Farbtemperatur-Anzeigemodi mit 256 Stufen Aufzeichnungslänge bis zu 200 Mpts / Kanal, insgesamt 400 Mpts für alle 4 Kanäle Digitales Triggersystem Intelligenter Auslöser: Edge, Slope, Impuls, Fenster, Runt, Intervall, Ausfall, Muster und Video (HDTV unterstützt). Die Triggerzone vereinfacht die erweiterte Triggerung Serielle Busauslösung und -decoder, unterstützt die Protokolle I 2 C, SPI, UART, CAN, LIN (Standard) und CAN FD, FlexRay, I 2 S und MIL-STD-1553B (optional) Geringes Hintergrundrauschen mit Spannungsskalen von 0,5 mV / Div bis 10 V / Div Der 10-Bit-Modus bietet eine höhere Auflösung und ein geringeres Rauschen Segmentierter Erfassungsmodus (Sequenzmodus), bei dem die maximale Datensatzlänge gemäß den vom Benutzer festgelegten Triggerbedingungen in mehrere Segmente (bis zu 90.000) unterteilt wird, wobei zwischen den Segmenten eine sehr kurze Totzeit für die Erfassung des qualifizierenden Ereignisses liegt Verlaufswellenformaufzeichnungsfunktion (Verlauf) für bis zu 90.000 ausgelöste Wellenformen (Frames) Automatische Messfunktion für mehr als 50 Parameter, unterstützt Statistiken mit Histogramm und Trend Zwei mathematische Spuren unterstützen 2 Mpts FFT, +, -, x, ÷, d / dt, ∫dt, √, Durchschnitt, ERES und Formeleditor Zahlreiche Datenverarbeitungs- und Analysefunktionen wie Suchen, Navigieren, Maskentest, Bode-Plot, Leistungsanalyse (optional) und Zähler 16 digitale Kanäle (optional) Eingebauter 50 MHz Wellenformgenerator (optional) Großes 10,1-Zoll-TFT-LCD-Display mit einer Auflösung von 1024 × 600 Der kapazitive Touchscreen unterstützt Multi-Touch-Gesten Mehrere Schnittstellen: USB-Host, USB-Gerät (USBTMC), LAN (VXI-11 / Telnet / Socket), Pass / Fail, Trigger Out Der integrierte Webserver unterstützt die Fernsteuerung über den LAN-Port mithilfe eines Webbrowsers. Unterstützt SCPI-Fernbedienungsbefehle Technische Daten Gerätespezifikation
SDS2102X Plus
SDS2104X Plus
SDS2204X Plus
SDS2354X Plus Bandbreite 100 MHz 100 MHz 200 MHz 350 MHz Kanäle 2+ EXT 4+ EXT 4+ EXT 4+ EXT Abtastrate (Echtzweit) 2 GSa / s 2 GSa / s 2 GSa / s 2 GSa / s Erfassungsrate 120 wfm/s 120 wfm/s 120 wfm/s 120 wfm/s Speichertiefe 200 Mpts / ch 200 Mpts / ch 200 Mpts / ch 200 Mpts / ch
