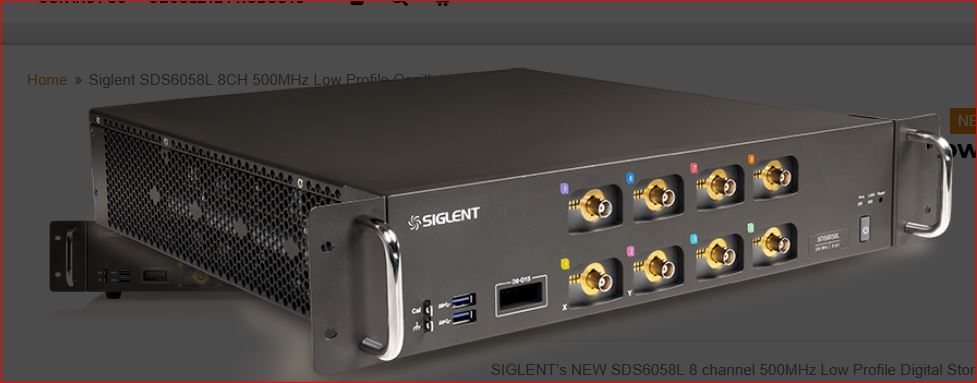

Siglent SDS6058L Digitales Speicheroszilloskop / Das SDS6058L ist ein Speicheroszilloskop bietet eine Bandbreite von 500 MHz, sowie 8 analoge Kanäle u

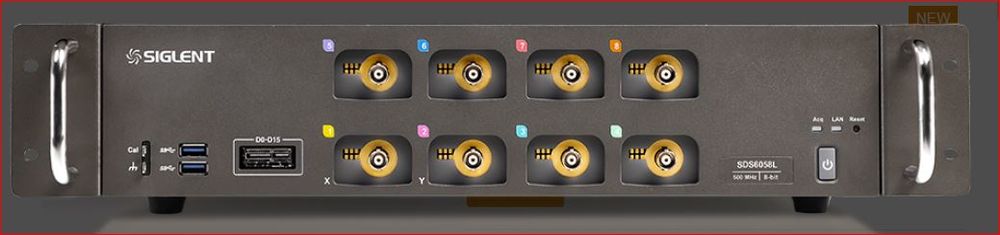

Das digitale Speicheroszilloskope SDS058L von SIGLENT mit niedrigem Profil bietet 8 analoge Kanäle + 16 digitale Kanäle in einer platzsparenden Gehäusegröße. Dieses Modell ist in einer Bandbreiten von 500 MHz erhältlich und verfügt über eine maximale Abtastrate von 5 GSa/s (10 GSa/s ESR) für jeden Kanal, sowie eine maximale Aufzeichnungslänge von 500 Mpts/Kanal.Features 8/4 analoge Kanäle + 1 externer Trigger. Auf Erweiterung ausgelegt. Kombinieren Sie mehrere Einheiten zu einem Hochgeschwindigkeits-Erfassungssystem mit bis zu 512 Kanälen. Bis zu 2 GHz Bandbreite mit 5 GSa/s (10 GSa/s ESR) Abtastrate auf jedem Kanal Geringes Hintergrundrauschen, unterstützt vertikale Skalen von 0,5 mV/div bis 10 V/div SPO-Technologie Signalerfassungsraten von bis zu 170.000 wfm/s (Normalmodus) und 750.000 wfm/s (Sequenzmodus) Unterstützt 256-Stufen-Intensitätsabstufung und Farbtemperatur-Anzeigemodi 500 Mpts Aufzeichnungslänge insgesamt für alle 4 Kanäle Digitales Triggersystem Intelligenter Trigger: Edge, Slope, Pulse, Window, Runt, Interval, Dropout, Pattern, Qualified, Nth edge, Setup/hold, Delay und Video (HDTV unterstützt). Zone Trigger vereinfacht erweitertes Triggern Triggerung und Decoder für seriellen Bus, unterstützt die Protokolle I 2 C, SPI, UART, CAN, LIN, CAN FD, FlexRay, I 2 S, MIL-STD-1553B, SENT und Manchester Segmentierter Erfassungsmodus (Sequenz), der die maximale Aufzeichnungslänge in mehrere Segmente (bis zu 80.000) gemäß den vom Benutzer festgelegten Triggerbedingungen aufteilt, mit einer sehr kurzen Totzeit zwischen den Segmenten, um das qualifizierende Ereignis zu erfassen History Waveform Record (History)-Funktion, die maximale Länge der aufgezeichneten Wellenform beträgt 80.000 Frames Automatische Messungen an über 50 Parametern, unterstützt Statistiken mit Histogramm, Track, Trend, Gating-Messung und Messungen an Mathematik, Geschichte, Speicher und Ref 4 mathematische Spuren (8 Mpts FFT, Addition, Subtraktion, Multiplikation, Division, Integration, Differential, Quadratwurzel usw.), unterstützt den Formeleditor Umfangreiche Datenanalysefunktionen wie Suchen, Navigieren, Digitalvoltmeter, Zähler, Wellenformhistogramm, Leistungsanalyse und Augen-/Jitteranalyse 16 digitale Kanäle (optional) 25-MHz-Funktion / Arbitrary Waveform Generator, eingebaute mehrere vordefinierte Wellenformen Zu den Schnittstellen gehören: 4x USB-Hosts, USB-Gerät (USBTMC), 1000 M LAN (VXI-11/ Telnet/ Socket), Micro-SD-Karte, Pass/Fail, Trigger-Ausgang, HDMI, 10-MHz-Eingang, 10-MHz-Ausgang Der eingebaute Webserver unterstützt die Fernsteuerung über den LAN-Port mit einem Webbrowser. Unterstützt SCPI-Fernsteuerungsbefehle. Unterstützt externe Maus und Tastatur. Technische Daten Modellvergleich
SDS6208L
SDS6204L
SDS6108L
SDS6104L
SDS6058L
SDS6054L Bandbreite 2 GHz 2 GHz 1 GHz 1 GHz 500 MHz 500 MHz Kanäle 8 + ERW 4 + ERW 8 + ERW 4 + ERW 8 + ERW 4 + ERW Abtastrate in Echtzeit 5 GSa/s (10 GSa/s ESR) auf jedem Kanal 5 GSa/s (10 GSa/s ESR) auf jedem Kanal 5 GSa/s (10 GSa/s ESR) auf jedem Kanal 5 GSa/s (10 GSa/s ESR) auf jedem Kanal 5 GSa/s (10 GSa/s ESR) auf jedem Kanal 5 GSa/s (10 GSa/s ESR) auf jedem Kanal Erfassungsrate 170.000 wfm/s (Normalmodus), 750.000 wfm/s (Sequenzmodus) 170.000 wfm/s (Normalmodus), 750.000 wfm/s (Sequenzmodus) 170.000 wfm/s (Normalmodus), 750.000 wfm/s (Sequenzmodus) 170.000 wfm/s (Normalmodus), 750.000 wfm/s (Sequenzmodus) 170.000 wfm/s (Normalmodus), 750.000 wfm/s (Sequenzmodus) 170.000 wfm/s (Normalmodus), 750.000 wfm/s (Sequenzmodus) Speichertiefe 500 Mpts/ch (Einkanal), 250 Mpts/ch (Zweikanal), 125 Mpts/ch (3 oder 4 Kanäle) 500 Mpts/ch (Einkanal), 250 Mpts/ch (Zweikanal), 125 Mpts/ch (3 oder 4 Kanäle) 500 Mpts/ch (Einkanal), 250 Mpts/ch (Zweikanal), 125 Mpts/ch (3 oder 4 Kanäle) 500 Mpts/ch (Einkanal), 250 Mpts/ch (Zweikanal), 125 Mpts/ch (3 oder 4 Kanäle) 500 Mpts/ch (Einkanal), 250 Mpts/ch (Zweikanal), 125 Mpts/ch (3 oder 4 Kanäle) 500 Mpts/ch (Einkanal), 250 Mpts/ch (Zweikanal), 125 Mpts/ch (3 oder 4 Kanäle)
