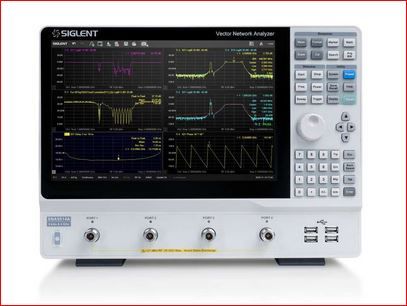

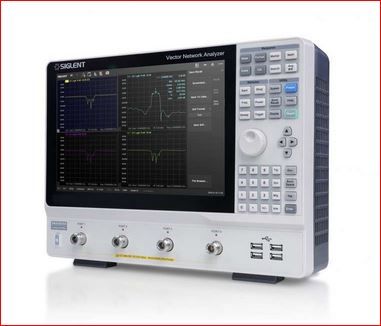

Siglent SNA5004A
Vektor Netzwerkanalyzer / Das SNA5004A ist ein Vektor Netzwerkanalyzer und bietet eine Bandbreite von 8,5 GHz, sowie 4 Kanäle content_copy

Der Vektor-Netzwerkanalysator SNA5004A verfügt über einen Frequenzbereich von 9 kHz bis 8,5 GHz und besitzt 4 Kanäle. Entwickelt, um einen sofortigen Einblick in Streu-, Differenz- und Zeitbereichsmessungen zu geben. Der Vektor Netzwerk Analyzer ist ein effektives Instrument zur Bestimmung des Q-Faktors, der Bandbreite und der Einfügungsdämpfung eines Filters. Das Gerät bietet dabei eine Impedanzwandlung, Bewegung der Messebene, Grenzwertprüfung, Welligkeitsprüfung, Vorrichtungssimulation und Anpassungen beim Entfernen/Einsetzen von Adaptern. Es gibt fünf Sweep-Typen: Linear-Frequency, Log-Frequency, Power-Sweep, CW-Time und Segment-Sweep-Modus. Die VNAs der SNA5000A-Serie unterstützen auch die Streuparameterkorrektur von SOLT, SOLR, TRL, Response und Enhanced Response für mehr Flexibilität in F&ampE- und Fertigungsanwendungen. Die Siglent SNA5000A besitzen eine sehr gut durchdachte und einfach zu benutzende Bedienung, die zugleich umfangreiche Komfortfunktionen für alle Aufgaben bietet. Die Menüführung ist intuitiv zu verwenden und alle Funktionen und Parameter werden durch eine grafische Darstellung einfach bedienbar. Ingesamt werden fünft Sweeptypen werden ermöglicht darunter linearer Frequenzmodus, logarithmischer Frequenzmodus, leistungs-Sweep-Modus, CW-Zeitmodus und Segment-Sweep-Modus. Features Bandbreite 9 KHz bis 8,5 GHz Nennausgangsleistung 180 W, 360 W, 720 W, 1080 W USB Schnittstelle, USB Host Schnittstelle, LAN Steuer Schnittstelle HDMI Video Schnittstelle Eingebetteter Webserver bietet Fernsteuerung über einen Webbrowser, ohne dass Treiber oder Software erforderlich sind Frequenzauflösung: 1 Hz Pegelauflösung: 0,05 dB Bereich der IFBW: 10 Hz ~ 3 MHz Unterstützt Bias-Tees Fernsteuerung über SCPI / Labview / IVI basierend auf USB-TMC / VXI-11 / Socket / Telnet / WebServer 12,1-Zoll-Touchscreen Einstellbereich Ausgangspegel: -55 dBm ~ +10 dBm Dynamikbereich: 125 dB Kalibrierungsarten: ?Response-Kalibrierung, Enhanced Response-Kalibrierung, Full-One-Port Kalibrierung, Voll-Zwei-Port-Kalibrierung, Voll-Drei-Port-Kalibrierung, Voll-Vier-Port Kalibrierung, TRL-Kalibrierung Technische Daten Modellvergleich SNA5002A SNA5004A SNA5012A SNA5014A SNA5022A SNA5032A Kanäle 2 4 2 4 2 2 max. Bandbreite 4,5 GHz 8,5 GHz 4,5 GHz 8,5 GHz 13,5 GHz 26,5 GHz Frequenz Auflösung 1 Hz 1 Hz 1 Hz 1 Hz 1 Hz 1 Hz Dynamik Bereich 125 dB 125 dB 125 dB 125 dB 125 dB 125 dB Bereich des Ausgang Pegels -55 ~ +10dBm -55 ~ +10dBm -55 ~ +10dBm -55 ~ +10dBm -55 dBm ~ +10 dBm -55 dBm ~ +10 dBm Spurrauschen 0,003 dB rms, 0,03° rms 0,003 dB rms, 0,03° rms 0,003 dB rms, 0,03° rms 0,003 dB rms, 0,03° rms 0,003 dB rms, 0,03° rms 0,003 dB rms, 0,03° rms **Bestellung nur Auftragsbezogen, NICHT Stornierbar**
