Softing IT Networks NX_XG2_Plus,226735
Softing NetXpert XG2 PLUS, 226735 content_copy

Der NetXpert XG2 PLUS von Softing IT Networks ist ein professioneller Netzwerk- und Verkabelungs-Qualifizierer, der für die Prüfung von Kupfer- und Glasfaser-Verkabelungen entwickelt wurde. Das Gerät dient der Qualitätsüberprüfung und Fehlerdiagnose in Netzwerkinfrastrukturen, insbesondere in Umgebungen, die hohe Übertragungsraten bis 10 Gbit/s erfordern. Es ermöglicht die Analyse von Verdrahtungsplänen, die Messung von Kabellängen sowie die Bestimmung der Entfernung zu Unterbrechungen oder Kurzschlüssen. Die Geräte sind für den Einsatz in der Installation, Wartung und Instandhaltung von Netzwerken konzipiert, wobei die Funktionen sowohl für Kupfer- als auch für Glasfaser-Verkabelungen ausgelegt sind.

Einsatzbereiche
Der NetXpert XG2 PLUS wird in der professionellen Netzwerkinfrastruktur eingesetzt, insbesondere bei der Installation und Wartung von LAN-Systemen, die Kupfer- und Glasfaserkabel kombinieren. Er ist geeignet für die Qualifizierung von Verkabelungen in Bürogebäuden, Rechenzentren, Industrieanlagen und anderen Umgebungen, in denen eine hohe Zuverlässigkeit der Datenübertragung erforderlich ist. Die Fähigkeit, sowohl Kupfer- als auch Glasfaserkabel zu testen, macht ihn zu einem universellen Werkzeug für Netzwerktechniker, die verschiedene Verkabelungstypen im Einsatz haben.

Funktionen und Ausstattung im Detail
Das Gerät führt aktive Netzwerktests durch, darunter die Erkennung von PoE (Power over Ethernet), Link-Erkennung, Ping-Tests und DHCP-Abfragen. Es kann Netzwerkkomponenten über LLDP (Link Layer Discovery Protocol) identifizieren, was die Netzwerkanalyse und -dokumentation vereinfacht. Die Prüfung auf IEEE-Konformität erfolgt mittels BERT (Bit Error Rate Test), SNR (Signal-to-Noise Ratio) und Delay Skew, wodurch die Qualität der Verkabelung bei hohen Übertragungsraten bis 10 Gbit/s überprüft wird. Die Ergebnisse können direkt auf dem Gerät als PDF-Report generiert werden, was die Dokumentation und Nachverfolgbarkeit der Prüfungen erleichtert.

Technik verständlich erklärt
Die Technik des NetXpert XG2 PLUS basiert auf der Kombination von Kabelanalyse und aktiver Netzwerkdiagnose. Die Messung der Kabellänge und der Entfernung zu Fehlern erfolgt durch Impulsreflexionsmessung (TDR), wobei die Signallaufzeit zur Bestimmung der Position von Unterbrechungen oder Kurzschlüssen genutzt wird. Die BERT-Funktion erfasst die Bitfehlerrate, um die Signalqualität zu bewerten, während SNR die Störabstandsmessung darstellt. Delay Skew misst die Laufzeitunterschiede zwischen den einzelnen Leitern, was besonders bei Hochgeschwindigkeitsverbindungen wichtig ist, um Signalintegrität zu gewährleisten. Die PoE-Unterstützung ermöglicht die Prüfung der Stromversorgung über das Netzwerkkabel, was für die Installation von IP-Kameras, Access-Points und anderen PoE-fähigen Geräten relevant ist.

Kompatibilität und Zubehör
Das Gerät ist für die Verwendung mit Kupferkabeln der Kategorie 6A und Glasfaserkabeln der Typen OM4 (Multimode) und OS2 (Singlemode) ausgelegt. Die kompatiblen Module sind die Softing Artikelnummern 400982, 400984, 400985 und 400986. Diese Module sind für verschiedene Glasfaser-Übertragungsstandards wie 10GBASE-LR/LW, 10GBASE-SR/SW, 1000BASE-LX und 1000BASE-SX ausgelegt. Zusätzlich sind verschiedene Zubehörkits verfügbar, darunter das CableMaster zbh Professional Zubehör Kit, das Industrial Zubehör Kit, das NetXpert zbh Installer Zubehör Kit sowie spezielle SFP-Module für Multimode und Singlemode-Anwendungen. Die Kombination mit diesen Zubehörteilen erweitert die Funktionalität des Geräts für spezifische Einsatzszenarien.

Montage und Installation
Die Installation des NetXpert XG2 PLUS erfolgt ohne spezielle Montageanforderungen. Die Geräte werden direkt an die zu prüfenden Kabel angeschlossen, wobei die Handgeräte über RJ45- und LC-Anschlüsse verfügen. Die Remote Unit wird am anderen Ende des Kabels angeschlossen, um bidirektionale Messungen durchzuführen. Die Geräte sind mit einer 6-Zellen-High-Power-Batterie ausgestattet, die eine mobile Nutzung ermöglicht. Die Stromversorgung kann alternativ über die mitgelieferten Netzteile erfolgen. Die Bedienung erfolgt über die integrierte Benutzeroberfläche, wobei die Ergebnisse direkt am Gerät angezeigt und als PDF-Datei gespeichert werden können.

Vorteile im Betrieb
Der Betrieb des NetXpert XG2 PLUS ist durch die Kombination aus Kabelanalyse und aktiver Netzwerkdiagnose gekennzeichnet. Die Fähigkeit, sowohl Kupfer- als auch Glasfaserkabel zu testen, reduziert die Anzahl der benötigten Geräte und beschleunigt den Prüfprozess. Die PDF-Report-Generierung ermöglicht eine schnelle Dokumentation und Archivierung der Prüfergebnisse. Die Unterstützung von PoE und LLDP erweitert die Funktionalität in modernen Netzwerken, wobei die Prüfung auf IEEE-Konformität die Qualität der Verkabelung sicherstellt. Die mobile Nutzung durch die integrierte Batterie und die Möglichkeit, die Geräte über Netzteile zu betreiben, bietet Flexibilität bei der Arbeit im Feld.

Lieferumfang

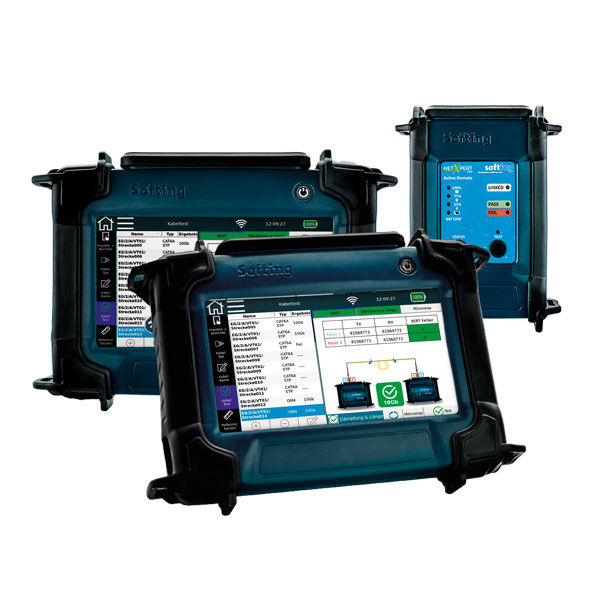

Das Kit enthält 2 x XG Handgeräte für Kupfer und LWL, 1 x Endgerät/Remote Unit (nur Kupfer), 2 x RJ45 Cat 6A Patchkabel, 2 x OM4 LC Duplex Multimode Patchkabel, 2 x OS2 LC Duplex Singlemode Patchkabel, 3 x Netzteile, 1 x USB-Adapter, Kupfer- und LWL-Kupplungen, 1 x Hartschalen-Koffer, 4 x Upgrade-Lizenzen, 1 x 6-Zellen-High-Power-Batterie und ein Handbuch.

Allgemein
Geräteart	Netzwerk- und Verkabelungs-Qualifizierer
Unterstützte Kabeltypen	Kupfer (Cat 6A), Multimode (OM4), Singlemode (OS2)
Maximale Übertragungsrate	10 Gbit/s
Funktionen	Verdrahtungsplan-Anzeige, Kabellängenmessung, Entfernungsmessung zu Fehlern, PoE-Test, Link-Erkennung, Ping, DHCP, LLDP-Erkennung, IEEE-Konformitätsprüfung, BERT, SNR, Delay Skew, PDF-Report-Generierung
Lieferumfang	2 x XG Handgeräte, 1 x Remote Unit (nur Kupfer), 2 x RJ45 Cat 6A Patchkabel, 2 x OM4 LC Duplex Multimode Patchkabel, 2 x OS2 LC Duplex Singlemode Patchkabel, 3 x Netzteile, 1 x USB-Adapter, Kupfer- und LWL-Kupplungen, 1 x Hartschalen-Koffer, 4 x Upgrade-Lizenzen, 1 x 6-Zellen-High-Power-Batterie, Handbuch
Glasfaser-Module	SFP-Module erforderlich, separat zu bestellen (Artikelnummern: 400982, 400984, 400985, 400986)
Batterie	6-Zellen High Power Batterie
Stromversorgung	Netzteile und Batteriebetrieb
Dokumentation	PDF-Report-Generierung am Gerät
Remote Unit	1 x Endgerät (nur Kupfer)
Zubehörkompatibilität	CableMaster zbh Professional Zubehör Kit, Industrial Zubehör Kit, NetXpert zbh Installer Zubehör Kit, SFP-Module für Multimode und Singlemode

---
