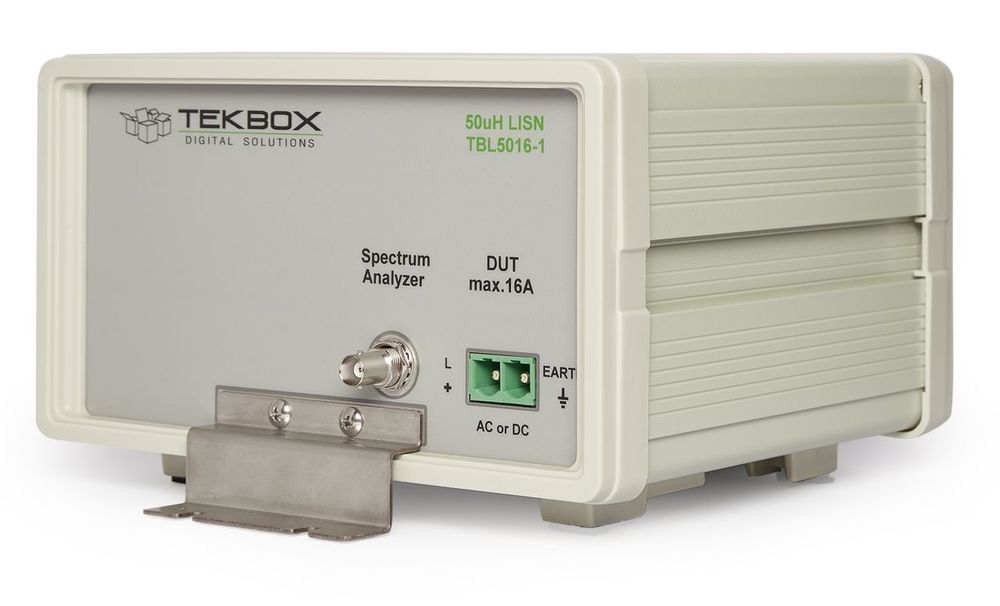

Tekbox TBL5016-1 / 50µH AC/DC-LISN

Die TBL5016-1 50µH LISN ist für die Erfassung von leitungsgeführten Störungen von DC- oder AC Geräten geeignet. Sie wurde gemäß CISPR 16-1-2 und MIL-STD-461F Standard entworfen und im Frequenzbereich von 9kHz bis 100 MHz charakterisiert.
Neben der Messung von leitungsgeführten Störungen werden LISNs auch zur Bestimmung einer definierten Impedanz für verschiedene standardisierte Tests verwendet.
Die LISN ist ein 50Ω/50µH+5 Ω Einzelleitungsdesign mit einem Hochstrom-Jumper, um den 5-Ohm-Widerstand kurzzuschließen und ihn als Ω/50µH LISN gemäß CISPR 16-1-2 zu konfigurieren. Die LISN ist bis zu 100 MHz charakterisiert, was bedeutet, dass der LISN für den kombinierten Bereich von 9 kHz bis 100 MHz verwendet werden kann.

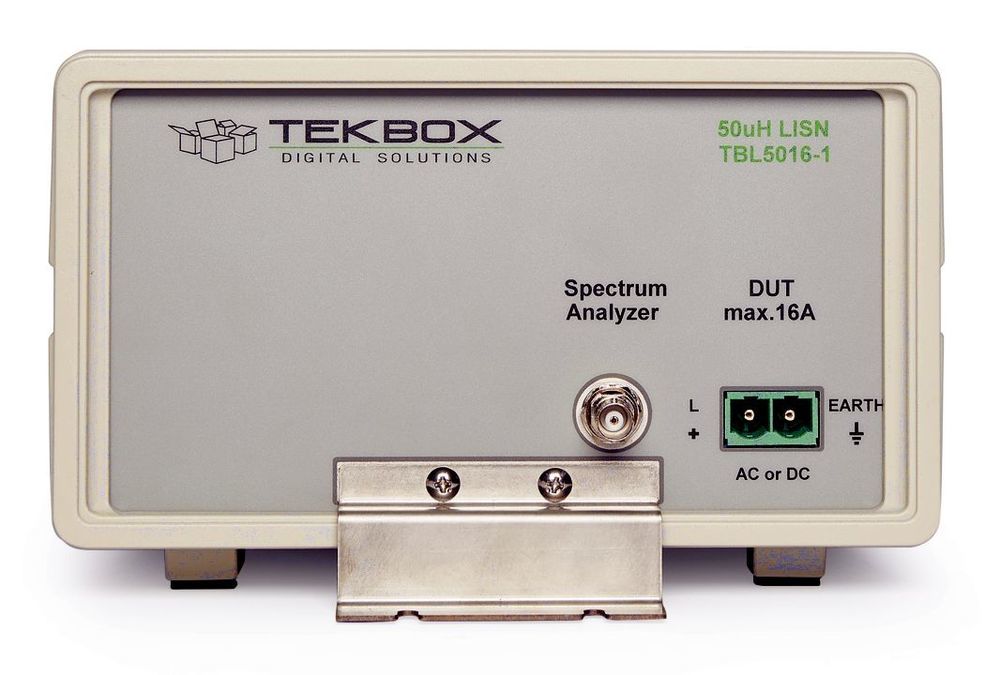

Der LISN wird in die Versorgungsleitung des Prüflings (Device Under Test) eingefügt. Leitungsgebundene Störungen, die an den Versorgungsanschlüssen des Prüflings anliegt, kann an der BNC-Buchse mit einem Spektrumanalysator oder einem Messempfänger gemessen werden. Der Quell-(Versorgungs-)Anschluss und der Anschluss des DUT sind durch eine 50µH-Induktivität entkoppelt. Für DC- oder einphasige Messungen sind in der Regel 2 Stück des TBL5016-1 erforderlich. Die Kombination mit dem Tekbox LISN Mate ermöglicht die getrennte Messung von Gleichtakt- und Differenzmodusrauschen. Für DUTs mit 3-Phasen-Stromversorgung sind drei oder vier Stück TBL5016-1 erforderlich, je nachdem, ob der Prüfling als Delta- oder Sternkonfiguration konfiguriert ist.

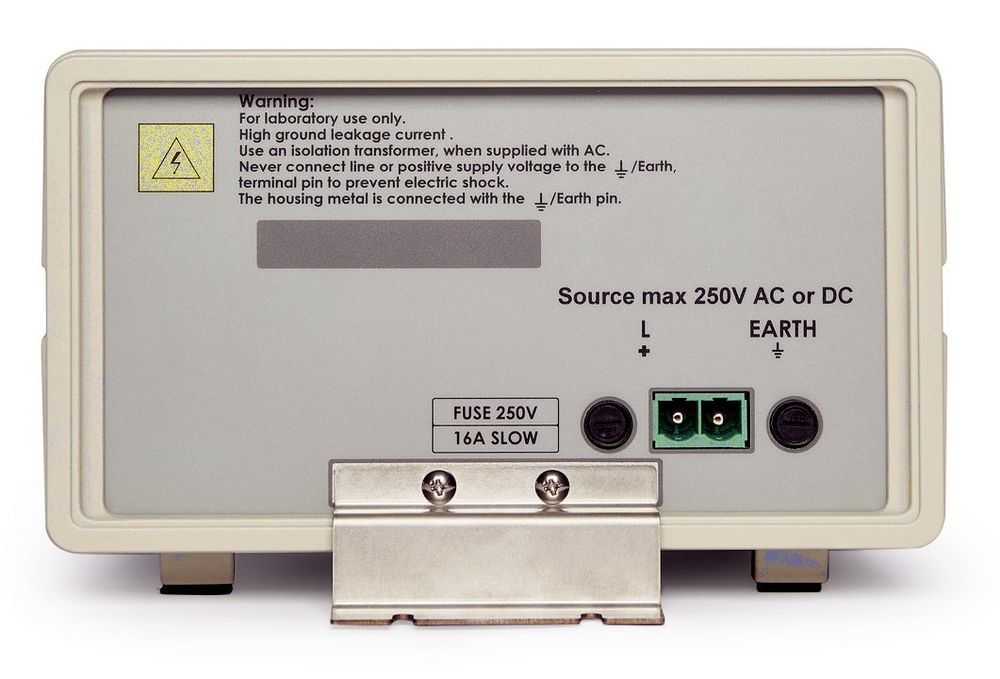

SpezifikationenLISN-Typ: V-AMN, konfigurierbar als Ω/50µH+5 Ω oder Ω/50µH Frequenzbereich: 9 kHz - 100 MHz DC-Widerstand: < 45 mΩ Maximaler Strom: 16A kontinuierlich Betriebsspannungsbereich: 0 - 250V DC 0 - 250V AC (50/60 Hz), 0 - 120V AC (400 Hz) Sicherung: 2 x 16A träge Hochstrom-Steck-/Schraubklemmen - männlich: Phoenix Contact 1998933, weiblich: Phönix Kontakt 1967375
