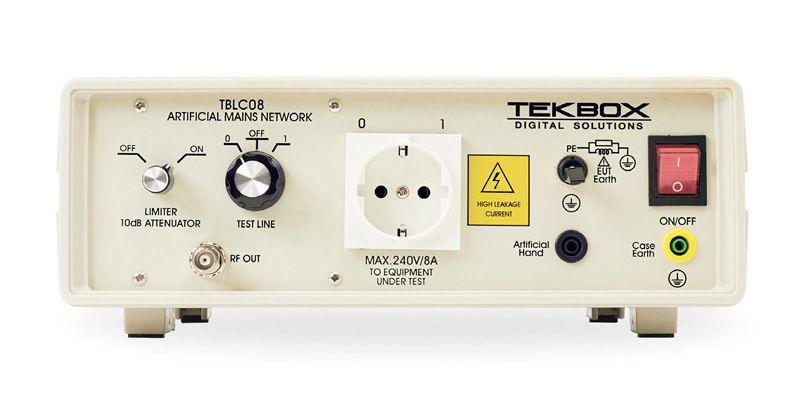

Tekbox TBLC08 / 50 µH Zweileiter-Netznachbildung (V-LISN) bis 240V/8A

Die 50µH LISN TBLC08 ist eine Zweileiter-V-Netznachbildung zur Messung unsymmetrischer Störspannungen auf der Netzversorgungsleitung von Geräten mit einphasiger Wechselspannungsversorgung. Die Störspannung zwischen den beiden Leitern (Phase bzw. Neutralleiter) und dem Erdbezugspunkt wird über einen Umschalter jeweils getrennt gemessen. Der Frequenzbereich für EMV-Precompliance-Tests entsprechend CISPR 16/EN55011 beträgt 9 kHz bis 30 MHz. Die Netznachbildung TBLC08 wird dabei in die Versorgungsleitung des DUT (Device-Under-Test) eingeschleift. Leitungsgebundene Störungen, die auf der Versorgung des DUT anzutreffen sind, können über den BNC-Anschluss in Verbindung mit einem Spektrumanalysator oder Messempfänger gemessen werden. Die Netznachbildung verfügt über einen zuschaltbaren Abschwächer mit Begrenzer und 150 kHz Hochpassfilter. Die Netznachbildung ist für max. 240 V/8 A ausgelegt. Die Netznachbildung ist mit Luftspulen aufgebaut um Messfehler durch Sättigungseffekte zu vermeiden.
FeaturesFrequenzbereich: 9 kHz…30 MHz Nachgebildete Impedanz: 50 Ω || (50 µH+5 Ω) Künstliche Hand / Artificial Hand: 220 pF + 511 Ω Schutzleiter vom DUT schaltbar: entweder direkte Verbindung zum Schutzleiter der LISN oder via 50 Ω || 50 µH Abschwächer/Begrenzer/Filter (schaltbar): Dämpfung: 10 dB, Schottky-Diode und Hochpassfilter: 150 kHz…30 MHz Netzspannung: 240 V 50-60 Hz, CAT II DUT-Anschluss standardmäßig über Schukosteckdose (CE7/3), länderspezifisch auf Anfrage Max. Betriebsstrom: 8 A @ 23°C Sicherung: 2 x 8 A träge (L, N) HF-Ausgang: 50 Ω BNC-Buchse Messpfad schaltbar: 0 (Nullleiter), OFF, 1 (Phase) Betriebstemperatur: +5°C..+40°C Luftfeuchtigkeit relativ: 5%..80% Kalibrierdaten nach CISPR 16-1-2 Anhang 8 anbei Schutzklasse 1: EN61010-1/IEC1010-1
