Tekbox TBMA1 Bikonische Antenne 30 MHz bis 1 GHz content_copy

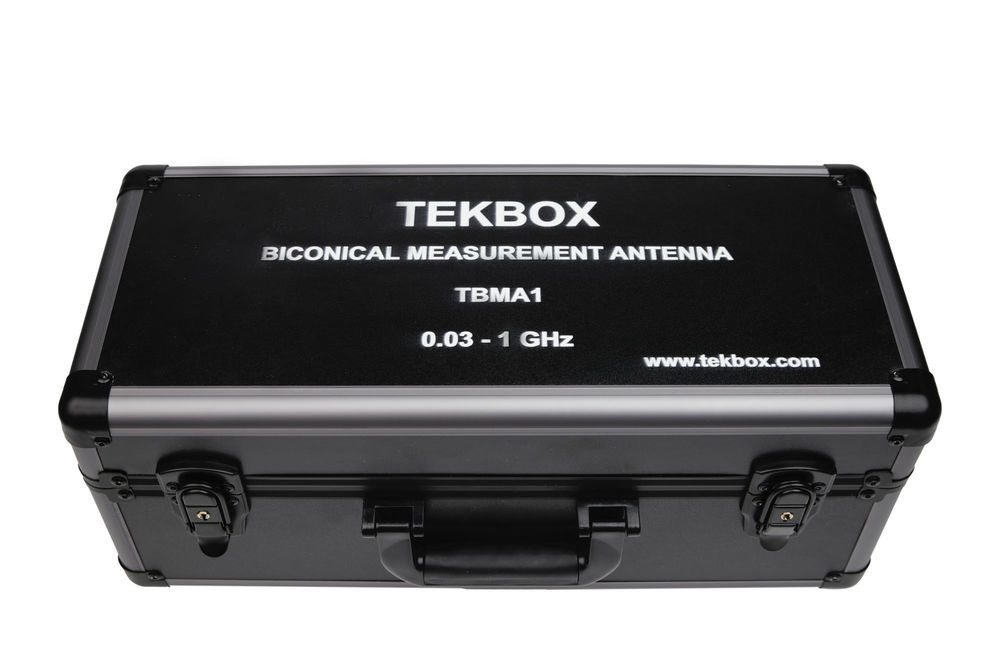

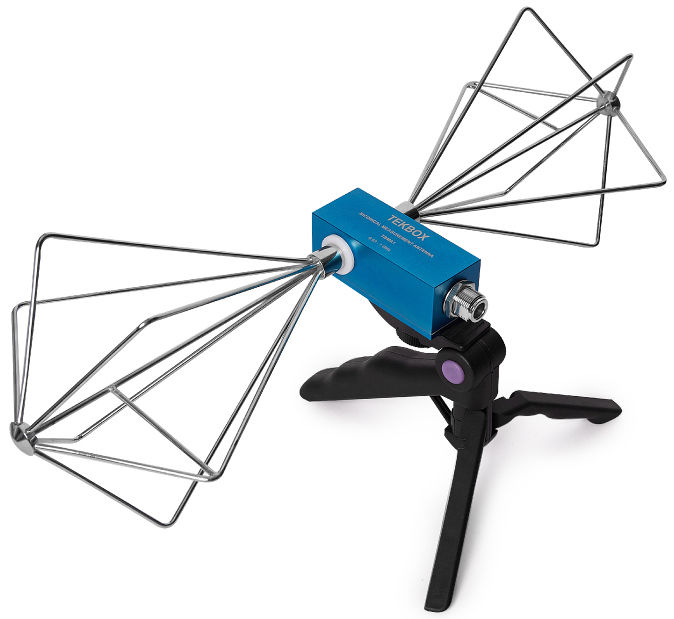

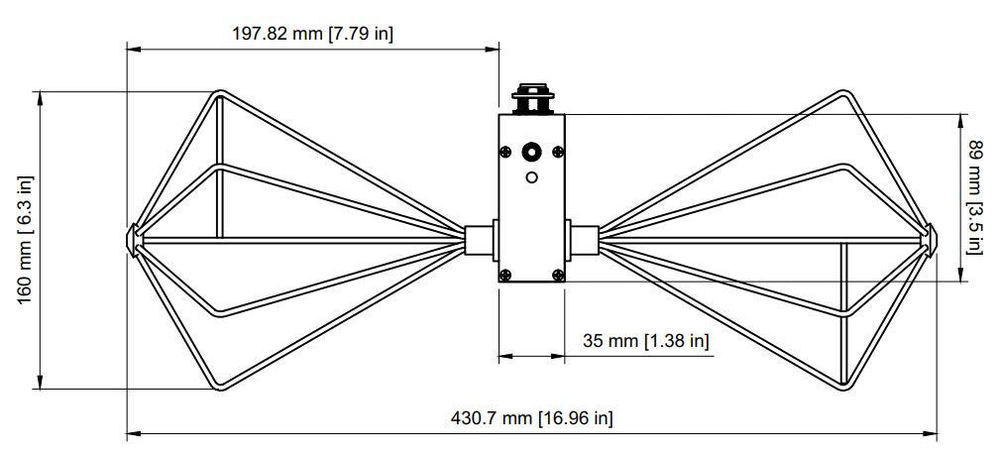

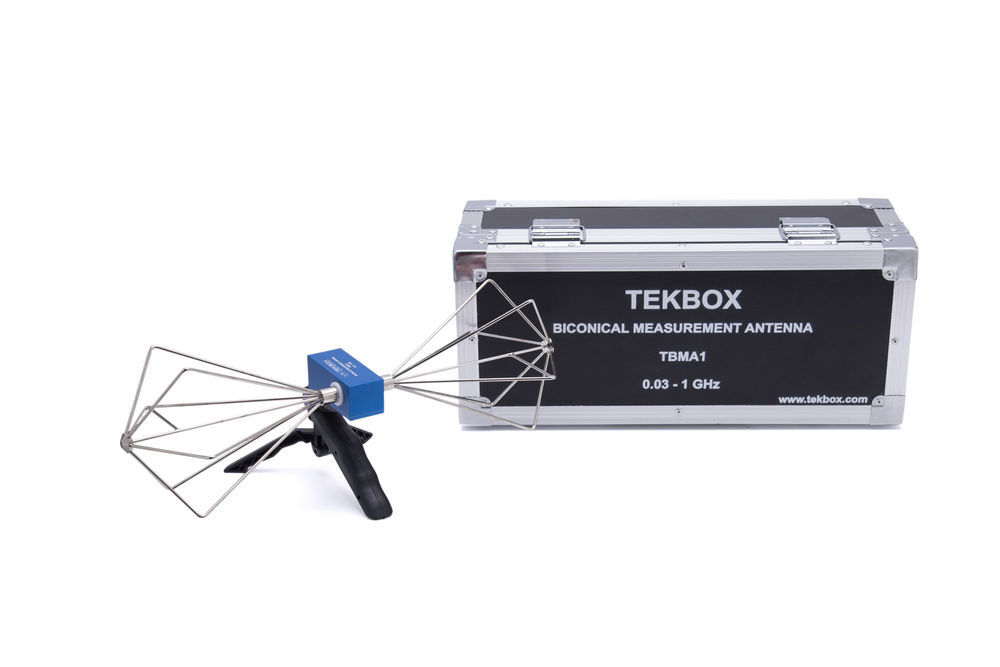

Bikonische Antenne TBMA1 Die TBMA1 ist eine kleine, leichte, breitbandige bikonische Messantenne. Mit ihrem moderaten Preis ist sie ideal für EMV-Vorkonformitätstests mit gestrahltem Rauschen und zur Erzeugung definierter Feldstärken. Sie ist von 30 MHz bis 1 GHz charakterisiert und hat eine Richtcharakteristik ähnlich einem Dipol. Die TBMA1 wird in einem Aluminiumkoffer zusammen mit einem Pistolengriff"-Stativ geliefert. Ein ¼"-Standardgewinde erleichtert den Anschluss an die meisten Standardstative. Die Elemente sind korrosionsbeständig und konstruktiv gegen Verdrehung gesichert. Sie werden über einen Breitband-Balun mit einer Belastbarkeit von 2 W gespeist. Außerdem sind sie gegen statische Aufladung geschützt. SPEZIFIKATIONEN Typ: passiv bikonisch Frequenzbereich: 30 MHz - 1000MHz Nominale Impedanz: 50 Ω Maximale kontinuierliche RF-Eingangsleistung: 2 W Anschluss: N-Typ Buchse Isotroper Gewinn: -42,15 ... 1,78 dBi Antennenfaktor: 16,30 ... 41,91 dB/m Spannungs-Stehwellen-Verhältnis (VSWR) Max &lt 2,8 Länge: 430 mm (43,2 cm ( 17 Zoll )) Spitze-zu-Spitze Durchmesser: 160 mm (16 cm ( 6,3 Zoll )) Tiefe: 163 mm (16,3 cm ( 6,4 Zoll )) einschließlich Gehäuse Gewicht: 0,46 kg (1.01 lbs) Stativadapter Gewindegröße: ¼
