Tekbox TBST200/100/100 EMV Abschirmzelt

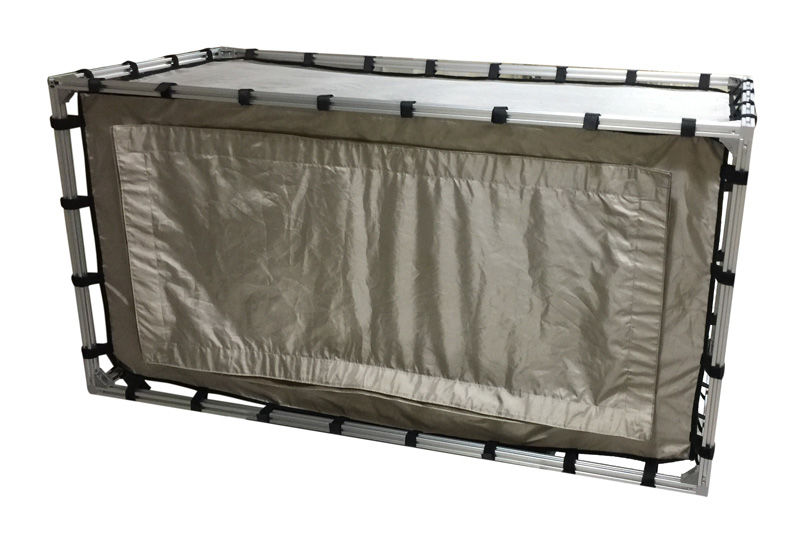

Tekbox TBST Abschirmzelte wurden entwickelt, um Ihren EMV-Messaufbau vor Umgebungsgeräuschen zu schützen, die die Messung beeinflussen könnten. Die TBST-Zelte bestehen aus einem starren Aluminiumrahmen mit einer doppelten Schicht aus leitfähiger Abschirmung und einer Öffnung an der längsten Seite für die Aufstellung von Geräten.

Die Zelte sind in drei Größen erhältlich: 200cm, 124cm und 86cm, wobei die 86cm-Variante Platz für die meisten Tekbox TEM-Zellen wie die TBCT0/1/2 TEM-Zelle und alle Tekbox LISNs bietet. Die 200-cm- und 124-cm-Varianten eignen sich dank ihrer größeren Abmessungen für alle Tekbox-EMV-Geräte.
An der Seite des Zeltes befinden sich ein Netzfilter (optional für die 86cm-Variante), zwei AC/DC-Filter und vier Koaxialanschlüsse. Die Öffnung des Zeltes wird mit einem leitfähigen Klettverschluss verschlossen.

Suchen Sie nach einer preiswerteren Lösung, bei der kein starrer Rahmen erforderlich ist? Dann werfen Sie einen Blick auf die Tekbox Shielded Bags.
Modell-ÜbersichtModell TBST86/49/45/1-B TBST86/49/45/2-B TBST120/60/2-B TBST200/100 Äußere Abmessungen 86 x 48 x 48 cm 86 x 48 x 48 cm 120 x 60 x 60 cm 204 x 104 x 100 cm Abmessungen der Öffnung 40 x 22 cm 40 x 22 cm 85 x 35 cm 130 x 46 cm Abschwächung 50 - 70 dB (DC bis zu 6 GHz) 50 - 70 dB (Gleichstrom bis 6 GHz) 50 - 70 dB (Gleichstrom bis 6 GHz) ~50 dB (10 MHz bis 6 GHz) Netzfilter Nein Ja Ja Ja
Gewicht 6,7 kg 8,7 kg 10,8 kg 17,0 kg Spezifikationen Abschirmung 2 Lagen leitfähiges Gewebe Dichtung Leitfähiger Klettverschluss Rahmen Ja
Anschlüsse 3x N-Buchse, 1x BNC-Buchse
