Tekbox TBTC0 / TEM-Zelle mini

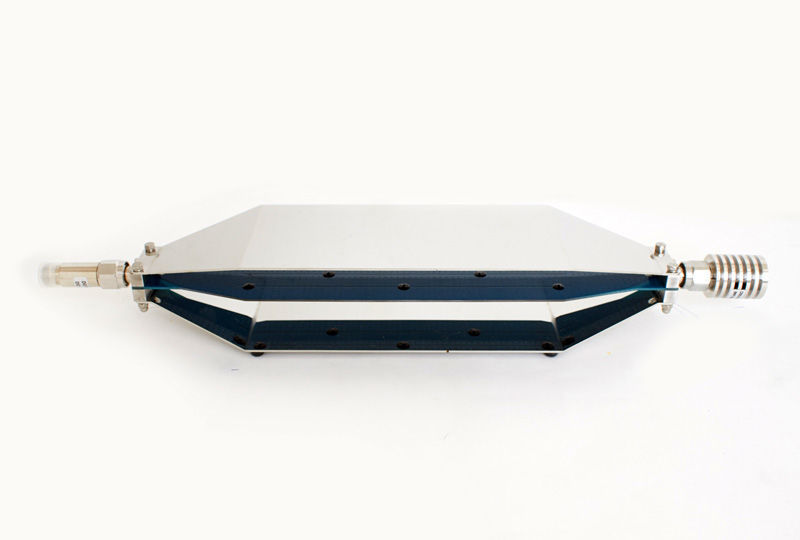

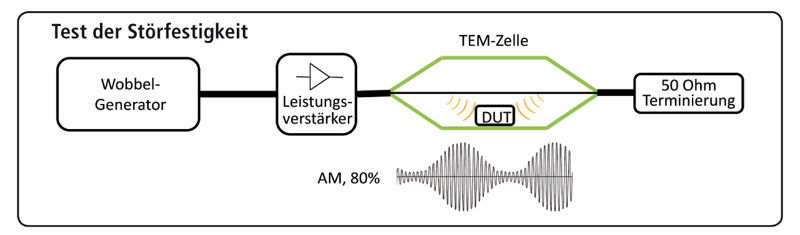

TEM-Zelle mini zur einfachen und kostengünstigen Messung von Störabstrahlung und Störfestigkeit Wozu eine TEM-Zelle? Eine TEM-Zelle (Transverse ElectroMagnetic Cell) dient der Aufnahme von Prüfobjekten zur Messung und Prüfung der Störabstrahlung bzw. Störfestigkeit elektronischer Geräte. Üblicherweise wird die Störabstrahlung in reflexionsfreien Räumen gemessen und die Störsignale mit Hilfe von Antennen aufgefangen. Aufgrund von Bandbreiten-Begrenzungen werden verschiedene Antennen benötigt um den kompletten Frequenzbereich abzudecken. Desweiteren braucht man viel Platz und die Kosten der Ausrüstung für einen standardkonformen Aufbau sind enorm.

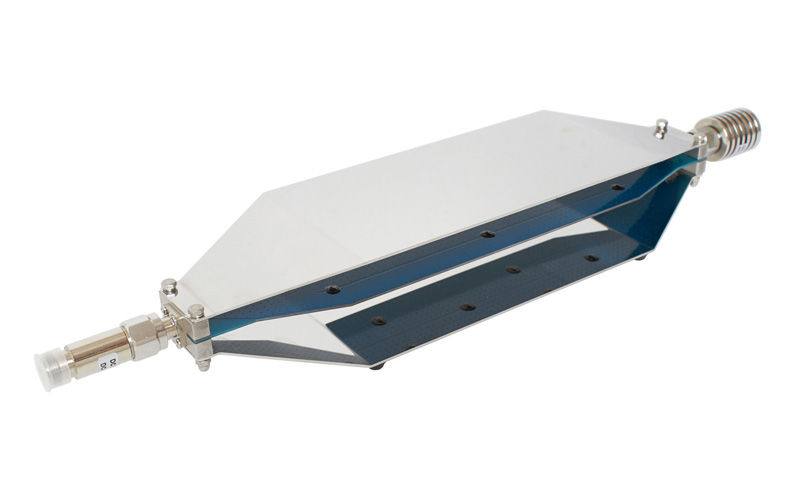

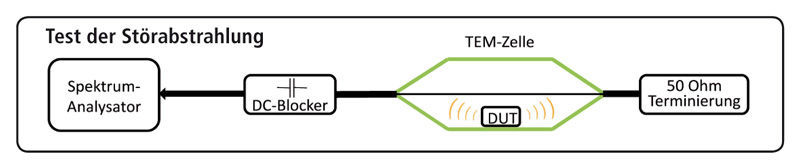

Nötig ist ein bezahlbarer Laboraufbau zur Messung der Störabstrahlung im eigenen Labor vor der Abnahme im EMV-Testhaus. Die TEM-Zellen von Tekbox in nunmehr vier verschiedenen Größen decken einen sehr großen Frequenzbereich ab. Die neue Mini-TEM-Zelle TBTC0 ist für Frequenzen bis 6 GHz einsetzbar. In Verbindung mit einem Spektrumanalysator können Produkte vor und nach EMV-relevanten Modifikationen getestet werden. Der Testaufbau mit einer TEM-Zelle liefert wertvolle Hinweise, ob das Design grobe Mängel im Hinblick auf abgestrahlte Störsignale hat. Der Ingenieur kann deutlich erkennen ob seine Änderungen das EMV-Verhalten verschlechtert oder verbessert haben.Vorteile der TEM-Zelle von Tekbox: Die TBTC0 ist eine sog. „offene TEM-Zelle“, da sie keine Seitenwände hat um das Platzieren des DUT (Device-Under-Test) zu erleichtern. Störstrahlung von außen kann zwar in die Zelle eindringen, ist aber durch eine Messung des Ausgangssignals der Zelle bei ausgeschaltetem DUT leicht identifizierbar und kann so im Messergebnis berücksichtigt werden. Eine TEM-Zelle besteht aus einem Septum, der leitenden Ebene in der Mitte und Außenwänden, die mit Masse verbunden sind. Die Geometrie ist so bemessen, dass sich eine Impedanz von 50 Ω ergibt. Das DUT wird zwischen die untere Wand (Boden) und Septum gelegt.
Die TBTC0 von Tekbox bietet einen besseren Frequenzgang als Standard-TEM-Zellen gleicher Größe. TEM-Zellen leiden bei höheren Frequenzen an unerwünschten Schwingungsmoden, welche die nutzbare Bandbreite einschränken. Ein herausragendes Design-Feature der Tekbox TEM-Zellen ist die Implementierung eines Widerstandes normal zur Ausbreitungsrichtung der Welle. Moden höherer Ordnung und Resonanzen werden wirkungsvoll unterdrückt. Die TEM-Zelle wird zusammen mit einem 50Ω/10W HF-Abschlusswiderstand und einem DC-Blocker geliefert um den Eingang des Spektrumanalysators oder HF-Empfängers zu schützen.

Technische Daten: TEM-Zelle TBTC1Abmessung (L x B x H): 390 x 100 x 62 mm Rechteckige Fläche unter dem Septum: 190 x 70 mm Septumhöhe: 28 mm Maximal-Volumen des Prüflings (L x B x H): 114 mm x 42 mm x 15 mm Anschlüsse TEM-Zelle: N-Buchsen Nominelle Zellenimpedanz: 50 Ω Wellenwiderstand: 377 Ω Maximale HF-Eingangsleistung: 10 W (begrenzt durch 50 Ω Abschlusswiderstand, 50Ω-6GHz-10W-N) Rückflussdämpfung* S: bis zu 3,15 GHz: Frequenz [MHz] 0,3 0,7 1 10 100 1000 3000 Einfügedämpfung [dB] 7,5 3 1,5 0,02 0,02 0,06 0,2 HF-Abschlusswiderstand 50Ω-6GHz-10W-NAnschluss: N-Stecker Nominelle Impedanz: 50 Ω Max. HF-Dauer-Leistung: 10 W Frequenz: DC bis 6 GHz Stehwellenverhältnis: ≤1,2 Intermodulationsprodukt 3. Ordnung : ≤120 dBc Lieferumfang:
TEM-Zelle inkl. DC-Blocker (N-Stecker/N-Buchse), 10W HF-Abschlusswiderstand (N-Stecker), 1 m Koaxial-Kabel (N-Stecker/N-Stecker).
* Jeder TEM-Zelle liegt ein Messprotokoll (Plot) für Rückflussdämpfung S und Einfügedämpfung S bei.
