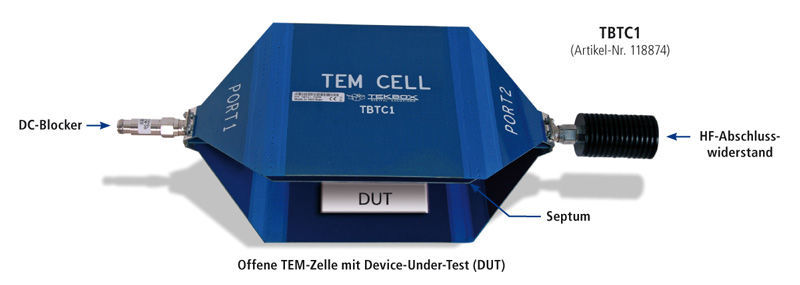

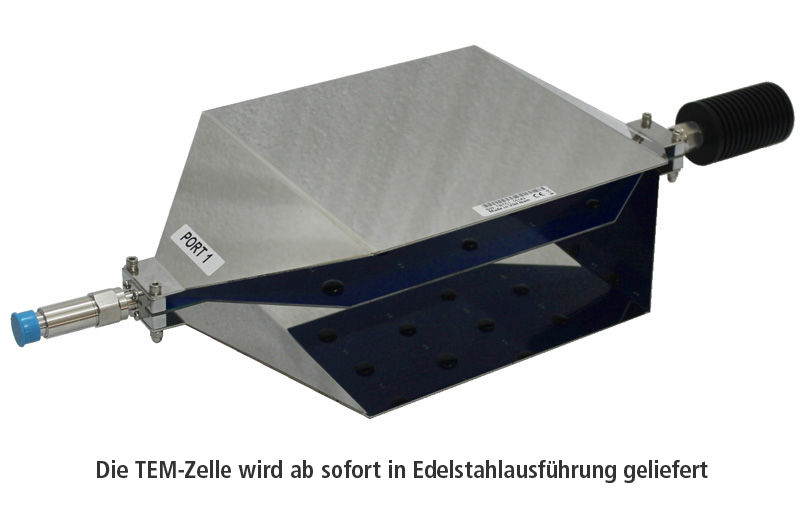

Tekbox TBTC1 / TEM-Zelle klein content_copy

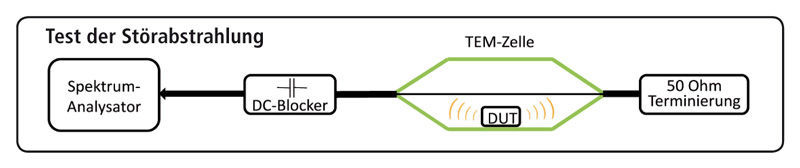

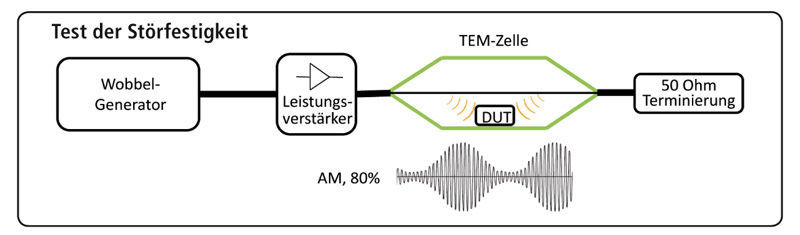

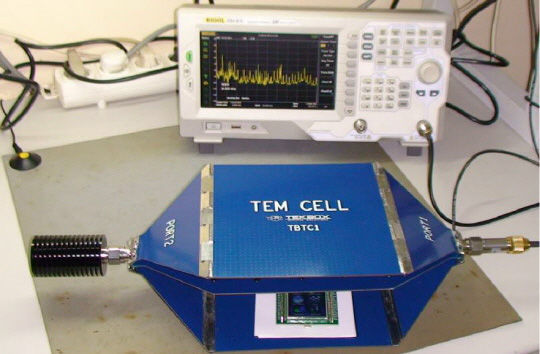

TEM-Zelle zur einfachen und kostengünstigen Messung von Störabstrahlung und Störfestigkeit Wozu eine TEM-Zelle? Eine TEM-Zelle (Transverse ElectroMagnetic Cell) dient der Aufnahme von Prüfobjekten zur Messung und Prüfung der Störabstrahlung bzw. Störfestigkeit elektronischer Geräte. Üblicherweise wird die Störabstrahlung in reflexionsfreien Räumen gemessen und die Störsignale mit Hilfe von Antennen aufgefangen. Aufgrund von Bandbreiten-Begrenzungen werden verschiedene Antennen benötigt um den kompletten Frequenzbereich abzudecken. Desweiteren braucht man viel Platz und die Kosten der Ausrüstung für einen standardkonformen Aufbau sind enorm. Nötig ist ein bezahlbarer Laboraufbau zur Messung der Störabstrahlung im eigenen Labor vor der Abnahme im EMV-Testhaus. Die handlichen TEM-Zellen von Tekbox decken den gesamten Frequenzbereich bis 2 GHz ab und sind auch für Frequenzen darüberhinaus geeignet. In Verbindung mit einem Spektrumanalysator können Produkte vor und nach EMV-relevanten Modifikationen getestet werden. Der Testaufbau mit einer TEM-Zelle liefert wertvolle Hinweise, ob das Design grobe Mängel im Hinblick auf abgestrahlte Störsignale hat. Der Ingenieur kann deutlich erkennen ob seine Änderungen das EMV-Verhalten verschlechtert oder verbessert haben. Vorteile der TEM-Zelle von Tekbox: Die TBTC1 ist eine sog. „offene TEM-Zelle“, da sie keine Seitenwände hat um das Platzieren des DUT (Device-Under-Test) zu erleichtern. Störstrahlung von außen kann zwar in die Zelle eindringen, ist aber durch eine Messung des Ausgangssignals der Zelle bei ausgeschaltetem DUT leicht identifizierbar und kann so im Messergebnis berücksichtigt werden. Eine TEM-Zelle besteht aus einem Septum, der leitenden Ebene in der Mitte und Außenwänden, die mit Masse verbunden sind. Die Geometrie ist so bemessen, dass sich eine Impedanz von 50 Ω ergibt. Das DUT wird zwischen die untere Wand (Boden) und Septum gelegt. Die TBTC1 von Tekbox bietet einAbmen besseren Frequenzgang als Standard-TEM-Zellen gleicher Größe. TEM-Zellen leiden bei höheren Frequenzen an unerwünschten Schwingungsmoden, welche die nutzbare Bandbreite einschränken. Ein herausragendes Design-Feature der Tekbox TEM-Zellen ist die Implementierung eines Widerstandes senkrecht zur Ausbreitungsrichtung der Welle. Moden höherer Ordnung und Resonanzen werden wirkungsvoll unterdrückt. Die TEM-Zelle wird zusammen mit einem 50Ω/25W HF-Abschlusswiderstand und einem DC-Blocker geliefert um den Eingang des Spektrumanalysators oder HF-Empfängers zu schützen. Technische Daten: TEM-Zelle TBTC1 Abmessung (L x B x H): 390 x 200 x 108 mm Rechteckige Fläche unter dem Septum: 190 x 130 mm Septumhöhe: 50 mm Maximal-Volumen des Prüflings (L x B x H): 120 x 120 x 40 mm Anschlüsse TEM-Zelle: N-Buchsen Nominelle Zellenimpedanz: 50 Ω Wellenwiderstand: 377 Ω Maximale HF-Eingangsleistung: 25 W Rückflussdämpfung* S11: bis zu 1,2 GHz: &lt -20 dB, bis zu 2,1 GHz: &lt -17 dB, bis zu 3 GHz: &lt -14 dB Einfügedämpfung* S21: bis zu 1,4 GHz: &lt 1 dB, bis zu 2,1 GHz: &lt 3 dB, bis zu 3 GHz: &lt 6 dB DC-Blocker 50V-6GHz-N Anschlüsse: N-Stecker/Buchse Nominelle Impedanz: 50 Ω Max. HF-Dauer-Leistung: 2 W Max. HF-Dauer-Spannung: 50 VRMS Frequenz: 500 kHz bis 6 GHz Stehwellenverhältnis: ≤1,2 Einfügedämpfung DC-Blocker: Frequenz [MHz] 0,3 0,7 1 10 100 1000 3000 Einfügedämpfung [dB] 7,5 3 1,5 0,02 0,02 0,06 0,2 HF-Abschlusswiderstand 50Ω-3GHz-25W-N Anschluss: N-Stecker Nominelle Impedanz: 50 Ω Max. HF-Dauer-Leistung: 25 W Frequenz: DC bis 3 GHz Stehwellenverhältnis: ≤1,2 Intermodulationsprodukt 3. Ordnung : ≤120 dBc Inkl.: DC-Blocker (N-Stecker/Buchse), HF-Abschlusswiderstand (N-Stecker), Koaxial-Kabel N-Stecker auf N-Stecker (1 m). * Jeder TEM-Zelle liegt ein Messprotokoll (Plot) für Rückflussdämpfung S11 und Einfügedämpfung S21 bei.
