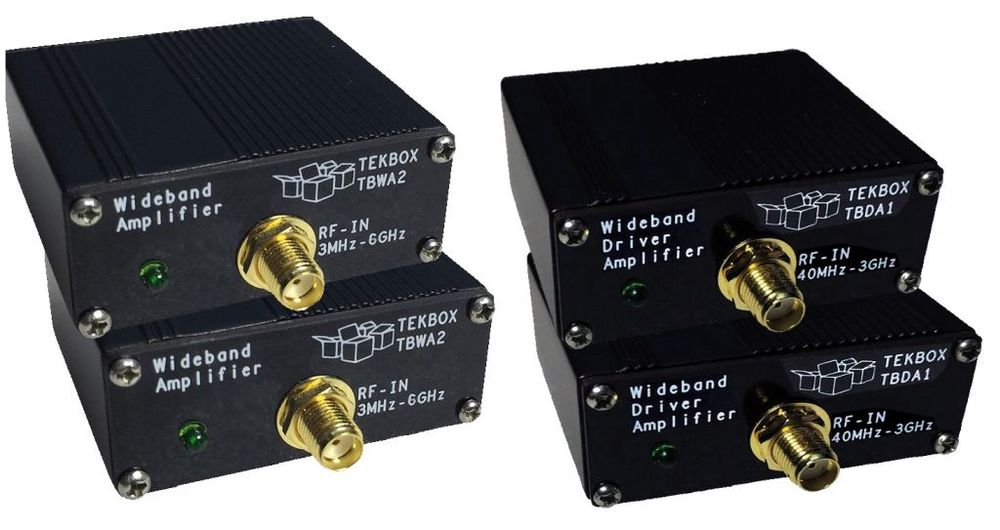

Tekbox TBWADA/bundle TBxA-Bundle / Bundle aus TBWA 20- und 40dB und TBDA 14- und 28dB Breitband-Verstärker content_copy

Bundle aus den gängigsten Breitbandverstärkern: TBWA2-20dB und -40dB Verstärkung zum Anschluss von Nahfeldsonden - jetzt bis 6 GHz! TBDA1/14dB und -28dB zur Verstärkung von Signalen aus HF-Funktionsgeneratoren für Verträglichkeitsmessuzngen. Diese Breitband-Verstärker werden typischerweise zwischen Nahfeldsonde und Spektrumanalyser geschaltet um den Dynamikbereich der Messung zu vergrößern. Die Verstärker sind jetzt bis 6 GHz spezifiziert (siehe Kennlinien im Datenblatt). TBWA2/20dB Eingang: 50 Ohm, SMA Ausgang: 50 Ohm, SMA Nominale Versorgungsspannung: 4,5 - 5V, typ. 110mA, Mini-USB-B Anschluss Maximale Versorgungsspannung: 5,5V Maximale Eingangsleistung: +10dBm 1dB Ausgangskompressionspunkt @ 2GHz: +20dBm Ausgangsschnittpunkt 3. Ordnung @ 2GHz, Pin = 0dBm/Ton, Δf = 10MHz: +35dBm Rückwärts-Isolation S12, 0,1 ...6GHz: 23dB Rauschzahl @ 2GHz: 4,5 ... 5 dB TBWA2/40dB Eingang: 50 Ohm, SMA Ausgang: 50 Ohm, SMA Nominale Versorgungsspannung: 4,5 - 5V, typ. 210mA, Mini-USB-B Anschluss Maximale Versorgungsspannung: 5.5V Maximale Eingangsleistung: -10dBm 1dB Ausgangskompressionspunkt @ 2GHz: +20dBm Rückwärts-Isolierung S12, 0.1 ...6GHz: 40dB Rauschzahl bei 2GHz: 5 dB TBDA1/14dB Input: 50 Ohm, SMA female Output: 50 Ohm, SMA female Nominal supply Voltage: 5V, typ. 115mA, Mini-USB-B connector Maximum supply voltage: 5.5V Maximum input power: +20dBm 1dB output compression point @ 40MHz: +21.5dBm 1dB output compression point @ 2 GHz: +22.5dBm 3rd order output intercept point @ 40 MHz: +40dBm 3rd order output intercept point @ 2 GHz: +43dBm Reverse isolation S12: -20dB Noise Figure: 3 … 4 dB TBDA1/28dB Input: 50 Ohm, SMA female Output: 50 Ohm, SMA female Nominal supply Voltage: 5V, typ. 225mA, Mini-USB-B connector Maximum supply voltage: 5.5V Maximum input power: +6 dBm 1dB output compression point @ 40MHz: +21.5dBm 1dB output compression point @ 2 GHz: +22.5dBm 3rd order output intercept point @ 40 MHz: +39.8dBm 3rd order output intercept point @ 2 GHz: +42.8dBm Reverse isolation S12: &lt -40dB Noise Figure: 3.1 … 4.1 dB .
